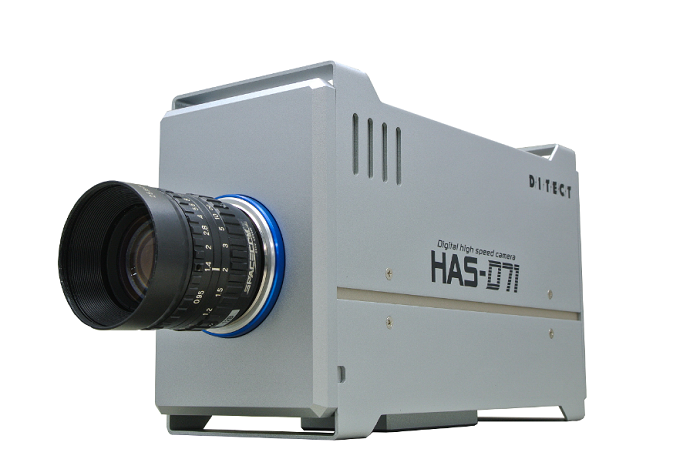

高感度ハイスピードカメラ HAS-D71

D71 の特徴

D71は640×480ピクセルの撮影で、8,000コマ/秒を撮影でき、最速120,000コマ/秒も可能です。新型高感度センサを搭載したことで、照明が厳しい環境下でも鮮明な高速撮影が可能になりました。USB3.0のケーブルとPCを接続します。





D71を用いた撮影動画

生産現場

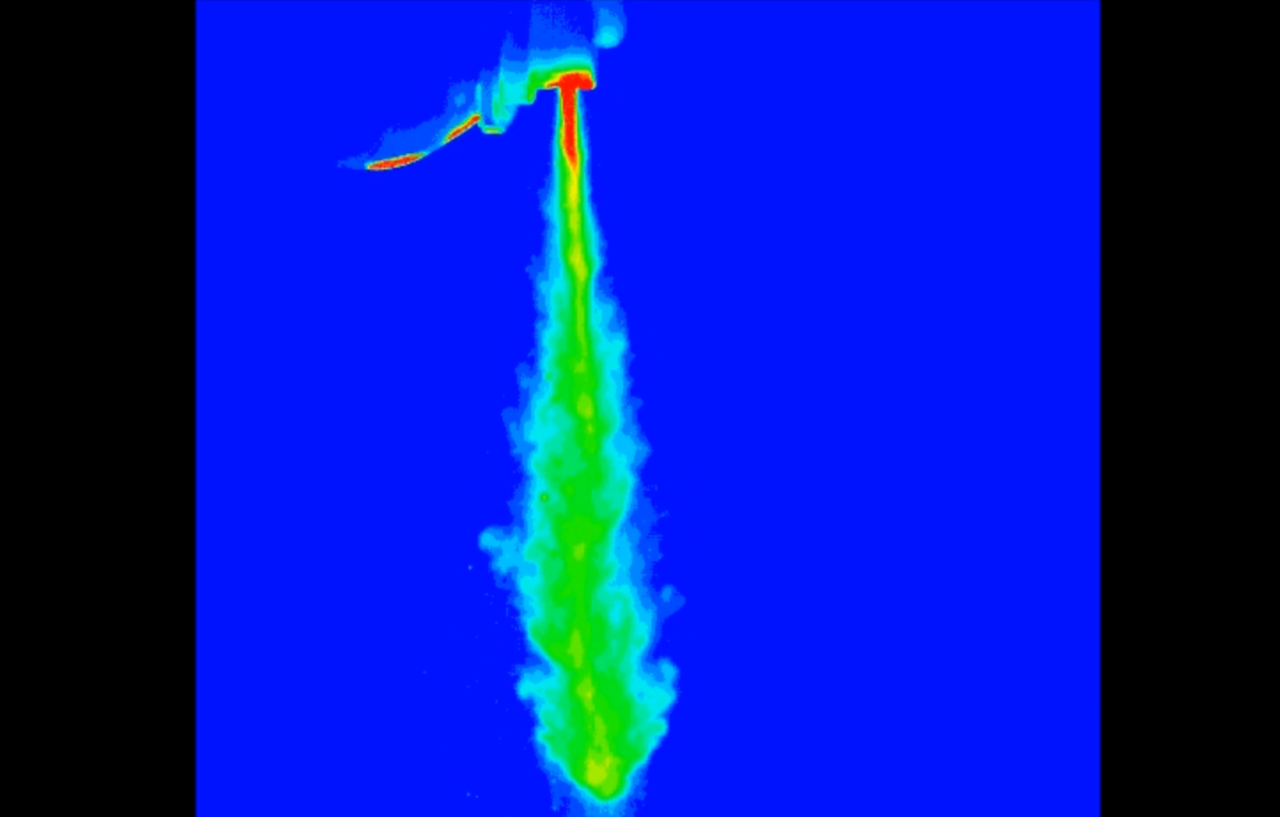

  • トナー・インクジェット噴霧
  • コイル巻き取りの銅線のブレ挙動
  • 液晶フィルムの挙動

開発・設計現場

  • ジェットエンジンタービン
  • コンクリート破壊時の亀裂
  • 撥水性評価時の液滴落下
  • ベビーカーや車椅子の衝突安全試験
  • 風洞実験、水槽実験における流速計測

拡大撮影・その他

  • 顕微鏡やマイクロスコープでの微細現象撮影

(マイクロ流路やMEMS撮影)

製品特長

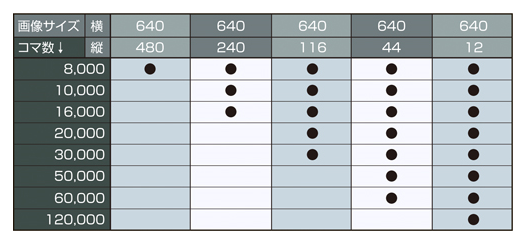

640×480画素で、8,000コマ/秒の撮影が可能

高速I/Fによりセッティング中、遅延のないライブ映像確認が可能

1テイクに対し、複数の動画ファイルの切り出し保存が可能

録画後、即時確認が可能、パソコンのアプリで快適操作

外部同期、外部トリガ入力によりマルチカメラ同期撮影対応

ステレオ3次元計測や、ステレオPIVにも最適

標準のアプリで、マルチカメラの映像確認や制御も簡単

ノートPCで機動性の高い現場運用が可能

USB3.0対応し、ホストPCを選ばない使用が可能

ホットスワップに対応、PC切り離して録画し、後でPCに動画を転送させることが可能

画素単位での輝度値読み取り、輝度値ヒストグラムに対応

またバッテリーユニット(オプション)で、使用できる環境がさらに拡張

製品スペック

カメラタイプ

モノクロ(HAS-D71M)/カラー(HAS-D71C)

センサー CMOS
有効画素数 640×480(VGAタイプ)
センサーサイズ 1/1.8インチ
レンズマウント Cマウント
データ出力 USB3.0 カメラリンク
シャッタースピード 1usec~
感度 モノクロ:38V/lx・s/カラー:20V/lx・s
カメラ電源入力 DC12V
サイズ 73mm×118mm×187.4mm
電源供給方法 12ピン電源コネクタ(ACアダプタ付属)
消費電力 24W
重量(カメラヘッドのみ) 約1.2kg
メモリ 8GB(標準モデル)16GB(増設モデル)
※総容量16GBを超えるメモリ増設は別途ご相談

コントロールソフト

表示モード ライブ、静止、再生、コマ送り、コマ戻し
トリガー スタート、エンド、バリアブル、モーショントリガ
画像ファイル AVI,BMP/JPEG(連番),RAW
対応OS Windows7,Windows8.1,Windows10

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

(例:530-xxxx)

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください

解析ソフトウェア一覧

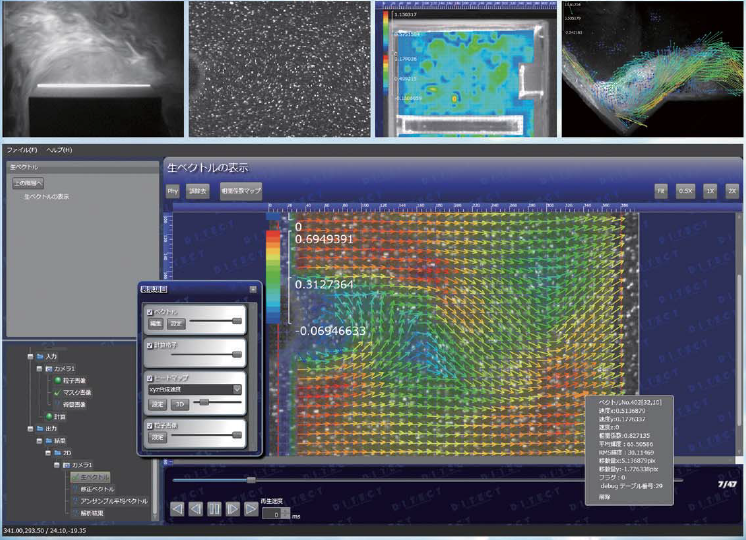

流体物の流れを可視化、計測できるソフトウェア

粒径や個数を計算するソフトウェア

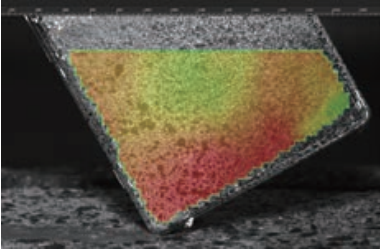

画像相関による「ひずみ値」を計測するソフトウェア

人やものの画像内の特長点から、座標や変位を算出できるソフトウェア

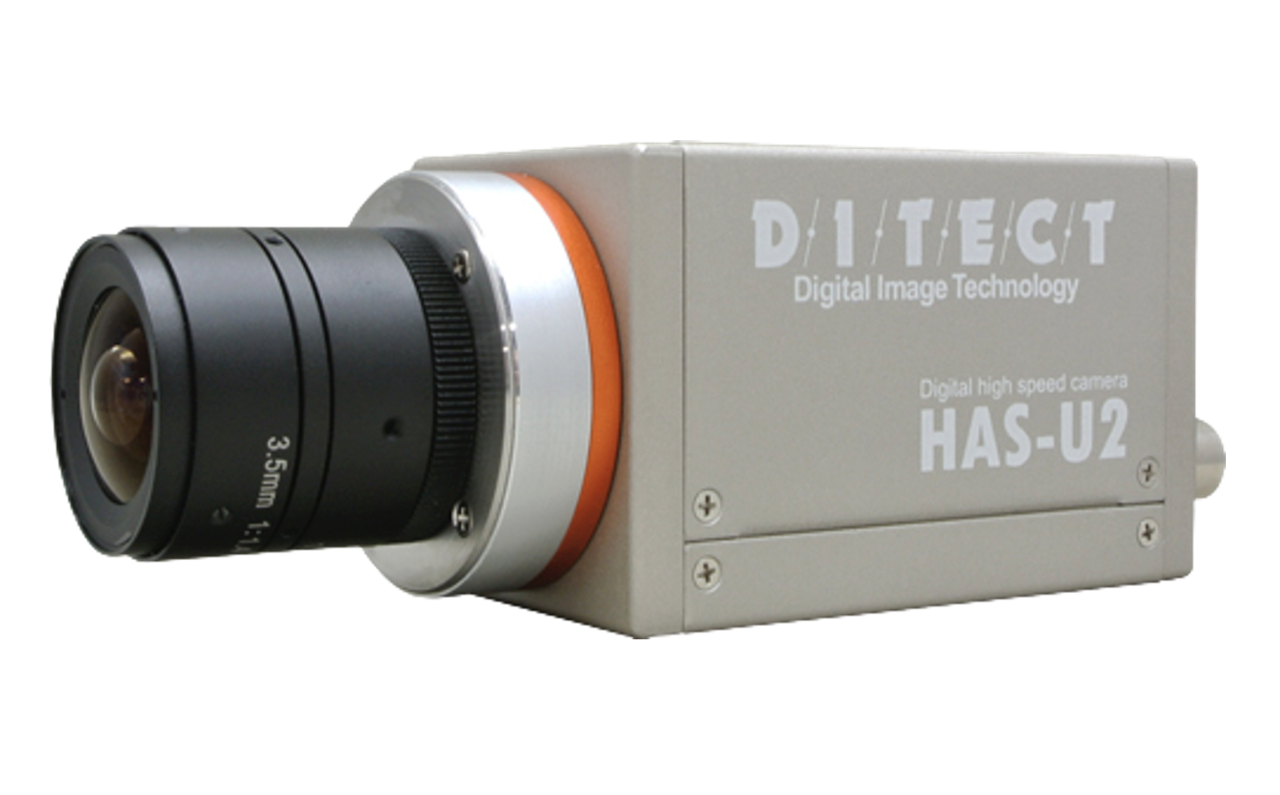

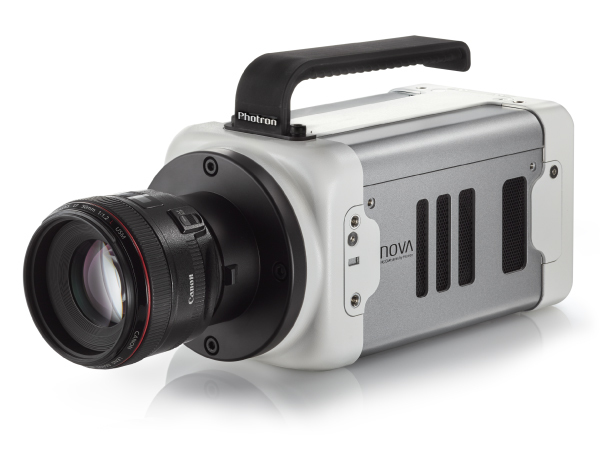

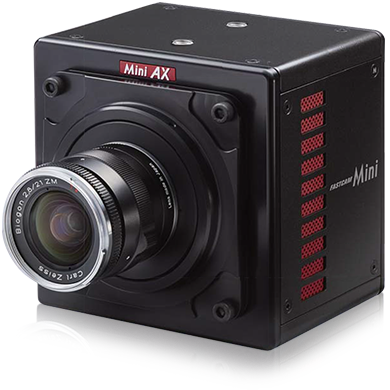

ハイスピードカメラ一覧
