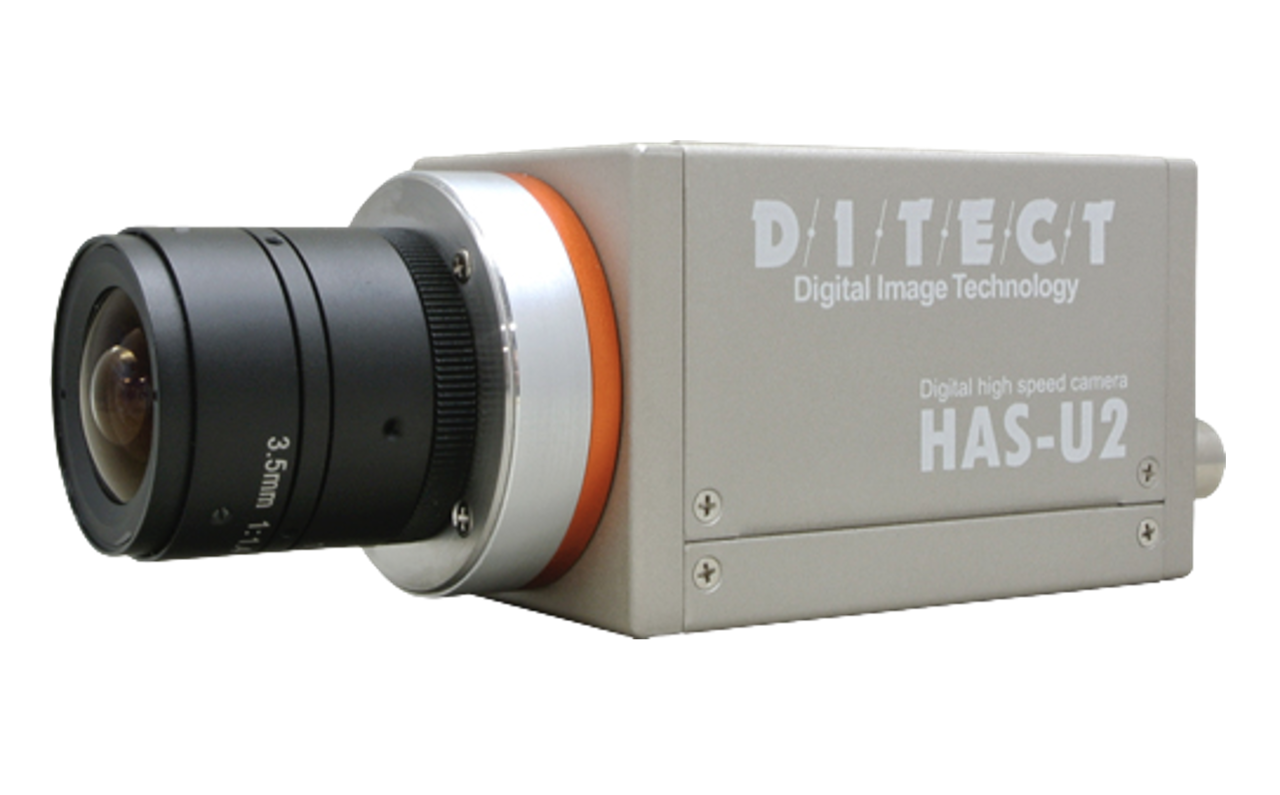

小型ハイスピードカメラ HAS-U2

U2 の特徴

U2はUSB3.0高速インターフェース”に完全対応した手のひらサイズで高精細な530万画素のハイスピードカメラです。内蔵2GBの録画用メモリを使った"メモリーカメラ"と、実転送速度300MB超の高速シリアルバスを使った"フレームグラバーカメラ"としての2通りの使い方を実現しました。

単価もリーズナブルの為、2台同期しての3次元解析でも導入が多くございます。





製品特長

高解像度で多様な撮影速度を選択可能

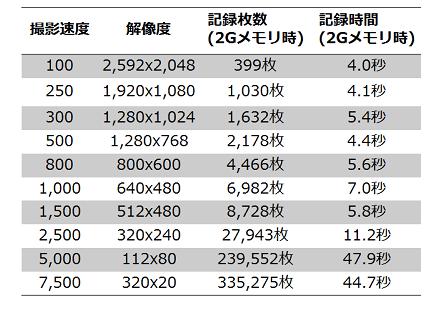

最大530万画素(2,592 x 2,048)で100コマ/秒、また最高速度7,500コマ/秒で撮影が可能です。主要撮影速度、解像度と参考記録時間は下図を参照してください。

記録方式がUSB3.0による直接転送と内蔵メモリー記録のハイブリッドタイプ

実転送速度300MB超の高速シリアルバスを使った“フレームグラバーカメラ”と、内蔵2GBの録画用メモリーを使った“メモリーカメラ”としての2つの使い方を実現しました。

64bitOSによる大容量のメモリを利用可能です。(DMA転送モードのみ)

USB3.0の有効速度を超えてセンサーのフルスペック運用が可能です。(カメラメモリ記録モードのみ)

軽量でコンパクトな筐体

記録用メモリを内蔵しているカメラとしては小型軽量な44x44x81.5mm、重さ210gの手のひらサイズの筐体です。

制御用ソフトも付属

製品構成にUSB3.0ケーブル、コントロールソフトウェアが含まれています。

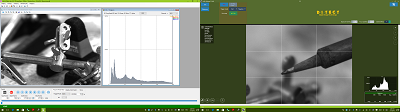

使いやすさを重視したコントロールソフトウェアでヒストグラム、グリッド、ライブ画像回転、フォーカスピーキングなどの補助機能を搭載しています。

リアルタイムの処理用センシングデバイスとしての活用も可能

DMA転送モードでは64bitOSによる大容量メモリを使った直接記録撮影のほか、リアルタイム処理用センシングデバイスとしての活用も考えられます。

制御用ライブラリなどオプション提案が可能です。

製品スペック

カメラタイプ

A/D10bitモノクロ(HAS-U2M)/カラー(HAS-U2C)

センサー 1インチCMOS
有効画素数 2,592 x 2,048(530万画素)
レンズマウント Cマウント
記録モード 内蔵メモリ/DMA転送
シャッタースピード 最高1/100,000(10μ秒)
データ出力 USB3.0 (Micro-Bコネクタ)
センサー感度(550nm時) 7.7V/lux.s
カメラ電源入力 5V
電源供給方法 USBバスパワー、12ピン電源コネクタ
消費電力 4.5W以下
重量(カメラヘッドのみ) 約210g
サイズ 44x44x81.5mm(突起物を除く)

コントロールソフト スペック

補助機能 ヒストグラム、補助線表示、フォーカスピーキング、 ライブ画像回転、フレーム時間書き込み、トリミング、情報テキスト出力
トリガー スタート、エンド、バリアブル(3.3V TTLまたは接点)
モーショントリガー(画像変化検知)
画像ファイル AVI、WMV、BMP/Jpeg、RAW
対応OS Windows7,Windows8.1,Windows10

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

(例:530-xxxx)

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください

解析ソフトウェア一覧

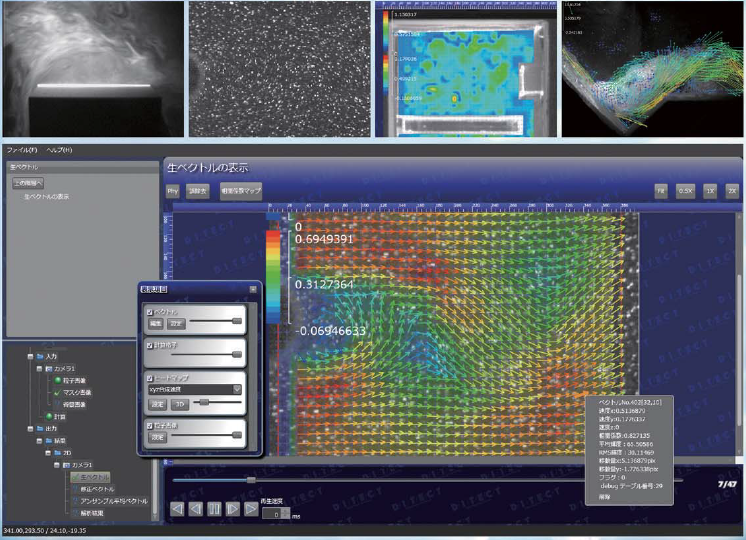

流体物の流れを可視化、計測できるソフトウェア
