挙動計測ソフトウェア Dipp-MotionV

MotionVの概要

市販のビデオカメラから、スマホ動画、ハイスピードカメラ(高速度カメラ)、エコー画像、顕微鏡画像などの業務用カメラまで、あらゆるカメラで得られる動画像から画像処理を行い、物理量(変位・加速度・距離・角度など)を計算できるソフトウェアです。2次元・3次元双方に対応いたします。

なぜDipp-Motionを選ぶのか?

  • ソフトウェア単体で購入できる
  • 安心の国内サポート
  • 多くの研究機関や大学で多数実績あり
  • 海外製が多い中、日本語表記
  • 計算の速度が速い
  • リーズナブルな価格帯

活用事例

医学
リハビリステーションの歩行解析、嚥下造影画像での関節可動域などの動作解析



スポーツ
自転車、野球ピッチング、ゴルフのフォーム解析



学術・工学
バイオメカニクス、人間工学、心理学での動作計測、眼球運動解析
弾丸、飛翔体モデルの運動計測



自動車

エンジン振動
サスペンション、建機の動きの検証などメカニカルな動きの解析
衝突実験での人体ダミーの挙動計測



生物・農業
昆虫の羽ばたき解析・顕微鏡映像で 線虫・バクテリア・精子の運動解析



土木・建築

振動台での構造試験、静的試験
引っ張り試験での材料の2点間距離
遠心場での土砂計測
水槽試験での砂の挙動

ボデーなどの変位計測

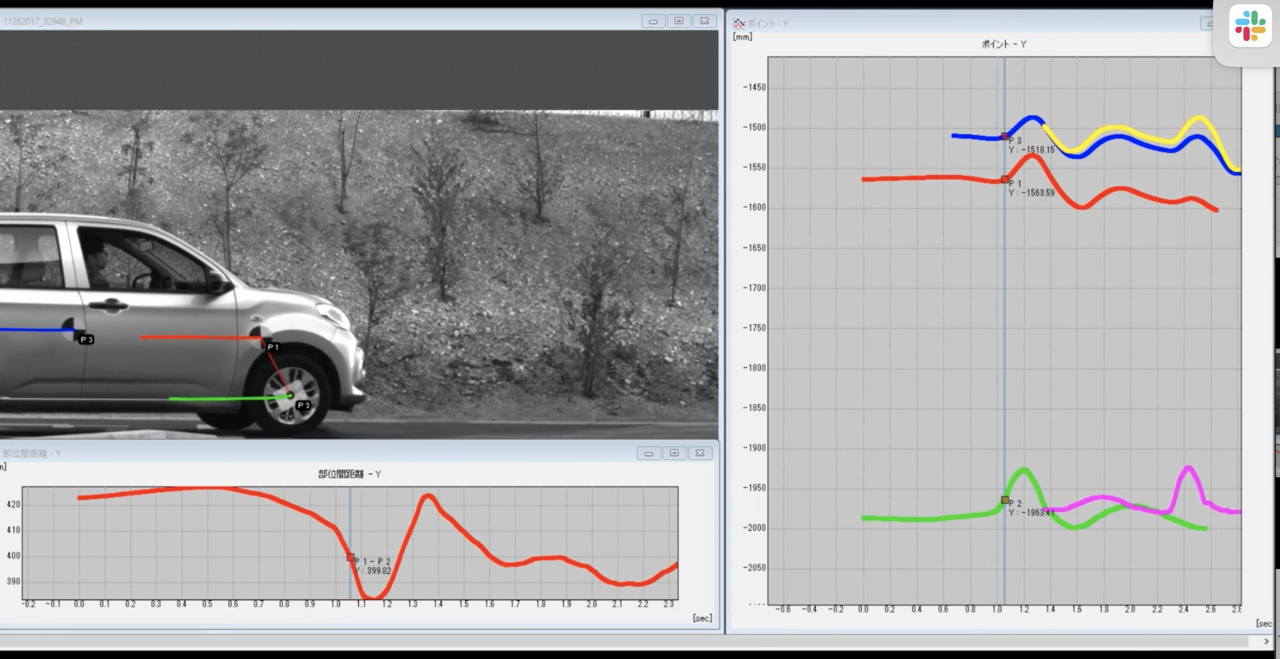

自動車業界

特徴点を自動で追尾

動画像の情報から、車に貼ったマーカーの位置座標を計測可能です。センサでは測定できない外的要因による車の挙動計測に適しております。2D/3D対応。

【他用途】ワイパーの振動解析、ハーネスの揺れ、タイヤの振動、ドア窓の挙動など

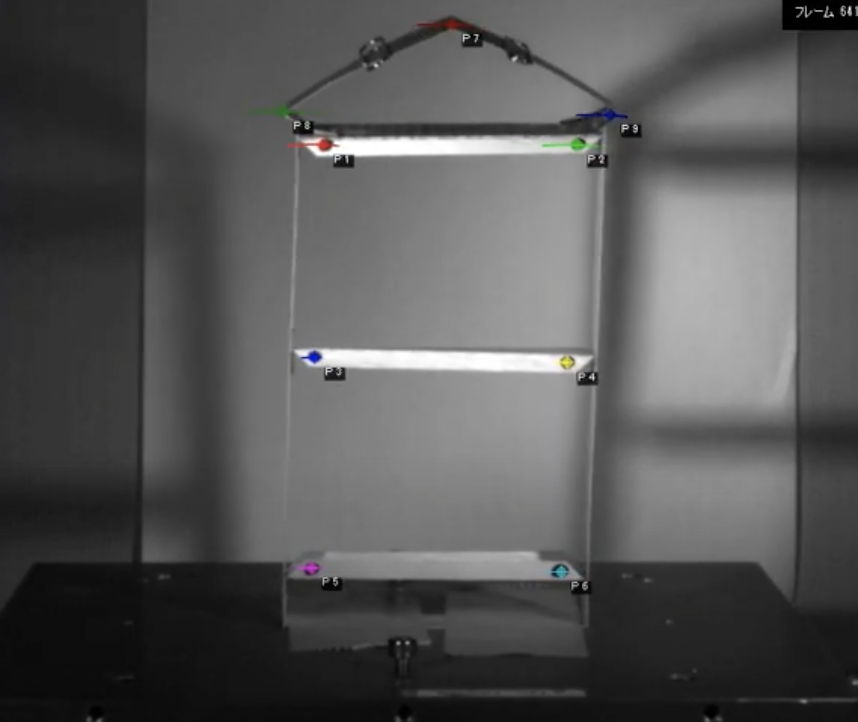

構造物の計測

大学研究室

構造物挙動を非接触で計測

動画、画像の情報と特徴もしくは、マーカーがあれば、自動追尾を行い、座標や変位、速度を計算できます。カメラしばりはなく過去に撮影した動画でも解析可。特徴点を追尾できるので、後からchを足すことも可能です。

【他用途】構造物の動的静的試験、材料の変形、コンクリートの変位



ソフト特長

多様な入力デバイス
市販のムービービデオの動画から業務用の高性能カメラで得られた動画まで、多くの動画素材について対応します。
(高速度カメラ、顕微鏡画像、サーモグラフィー、X線造影画像、超音波画像、内視鏡画像、タイムラプスビデオ)

高機能画像処理
オートデジタイズの機能が“より使いやすく”なりました。
相関追尾、2値化追尾、多値加重重心計算追尾、色相追尾、チェッカーマーカーなど、多くの追尾ロジックに対応しています。
計測対象毎に詳細なパラメータ設定が可能です。時間と労力の負担の大きいデジタイズの作業の効率を大幅に改善しました。

3Dキャリブレーション
3次元キャリブレーションは座標系を指示するキューブ(直方体の)フレームを用います。
校正用マーカーの自動認識機能を使えば、キャリブレーションポイントをひとつひとつ指定せずに設定可能です。空間内での座標が指定できる任意の8ポイントがあれば、キューブに限らず校正が可能です。
大きな計測空間の場合、多数のカメラを空間に配置し校正空間を合成することが可能です。
DLT法だけでなくダイナミックキャリブレーションにも対応します。キャリブレーションポイントを設定しづらい環境での運用で効果的です。

校正

多彩な校正・補正機能で、“精度アップ”を実現しました。
2次元のキャリブレーションは計測対象の平面を規定するものですが、その平面がカメラに対して斜めに設定される場合でも角度を補正したデータを出力可能です。
カメラと平面に位置関係が変化する場合は、各時刻ごとにダイナミックにキャリブレーションすることが可能です。

歪み補正

レンズの歪みは計測精度に大きく影響します。この歪みによる誤差を補正する機能を搭載しました。
チェッカーボードを3次元的に動かして画像を収録するだけです。
2D/3Dのいずれの計測でも適用可能です。


追尾機能
従来運動解析ソフトでは困難とされた計測空間内に次々に飛び込んでくる計測対象に対し、新しいIDを自動でつけて追尾することができるようになりました。

この機能により、液中、気中のトレーサーを追尾することができます。

結果の表示
元動画と得られた数値、解析結果を”より分かり易く”表現します。
得られたグラフデータ、アニメーション(元動画、スティックピクチャー)、他の計測機器の波形データを同期再生が可能です。
見えない部位のデータを推定計算する機能を搭載しました。

結果の出力

グラフデータのCSVファイル出力、アプリ内再生アニメーションの動画ファイル出力が可能です。
指定した計測対象の一つを固定原点として計測結果全体を変換可能です。変換した結果のアニメーション動画作成や解析が可能です。

推奨動作環境

OS Windows7 Windows8.1 Windows10 32bit/64bit
CPU Intel Core i5以上のプロセッサ(マルチコア推奨)
HDD 10GB以上の空きが必要
メモリ 4GBのRAM(8GB以上を推奨)
モニタ 解像度1,366*768以上の画像解像度をサポートするディスプレイ
グラフィックカード OpenGL2.0以上対応のグラフィックカード

お客様からの声

操作性がよく安価でした

建築業界

動画や画像から座標を取得できるソフトを探しておりました。こちらのソフトは、マーカーがなくとも特徴点を追尾して計算してくれるので、材料にマーカーや印することなく、計測ができます。写真や動画をとっておけさえすれば後からでも測定ポイントを足せるのもよかったです。思っていたより安価で導入できました。

処理が簡単

大学教員

土砂の挙動を計測する為に導入しました。従来は研究室で独自でプログラムしたソフトで処理を行っておりましたが、プロが作成されたものは完成度が違いました。処理時間も早く、追尾性能も大変満足しております。

別メーカーのカメラでも読み込みOK

自動車業界

他社のカメラで撮影した動画も読み込みできるのが有難い。変換ソフトも提供いただき、問題なく読み込んで座標データを取得できています。国内で開発、サポートを受けることができるのもよかったです。

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

(例:530-xxxx)

必須

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください


解析ソフトウェア一覧

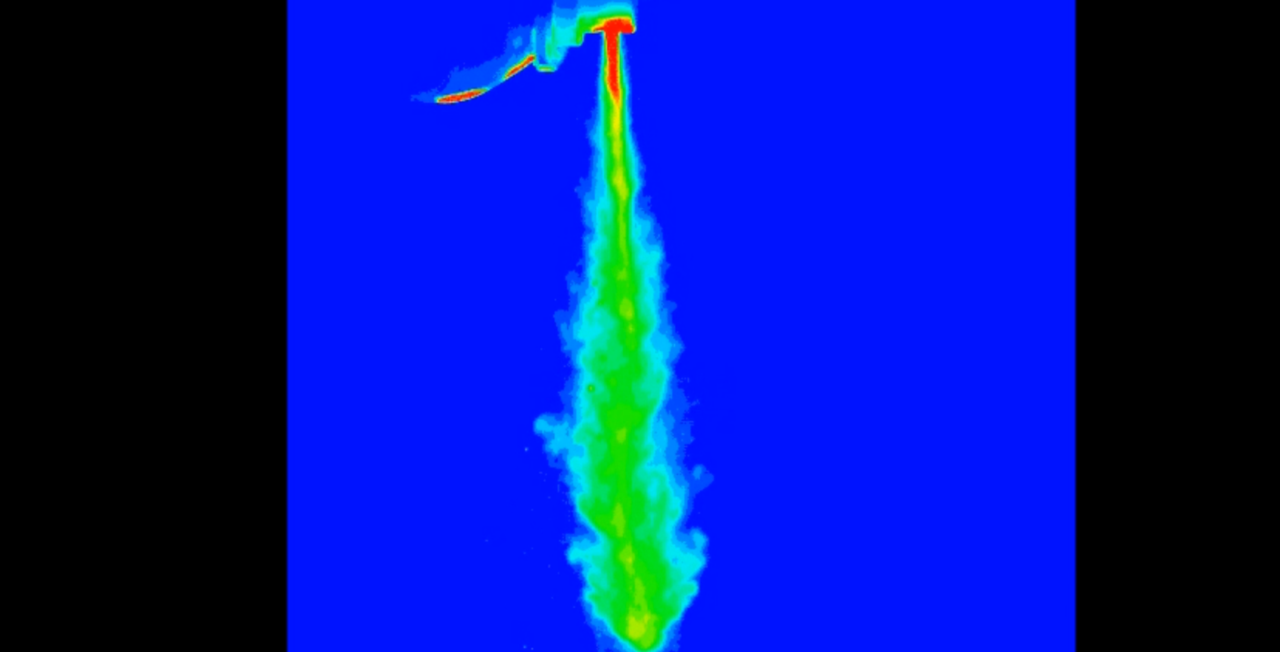

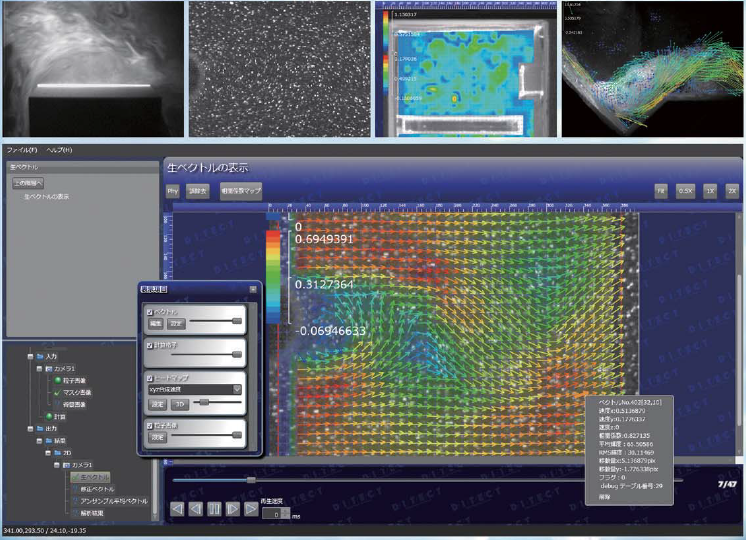

流体物の流れを可視化、計測できるソフトウェア

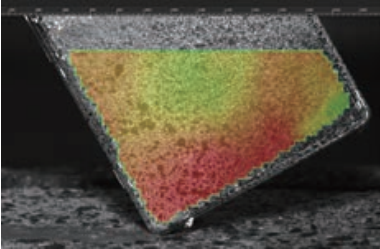

画像相関法による、ひずみ解析のソフトウェア

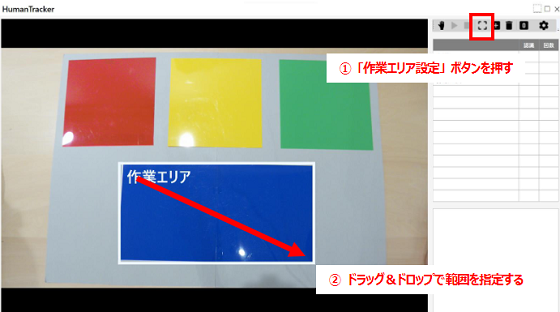

AI機械学習による人や手の検知アプリ

粒径や個数を計算するソフトウェア

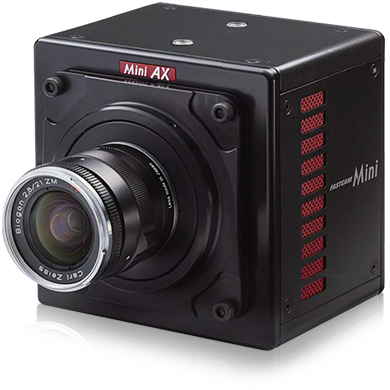

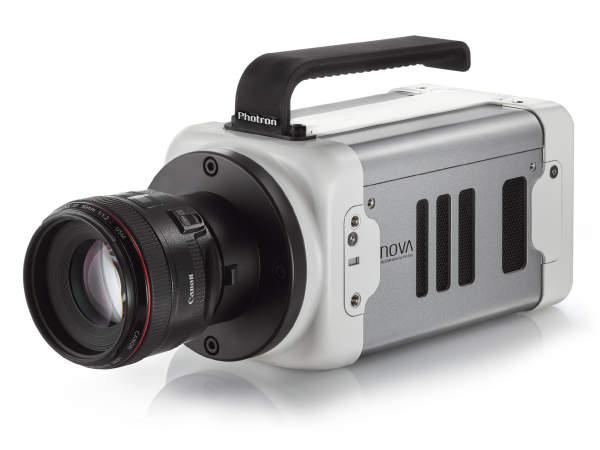

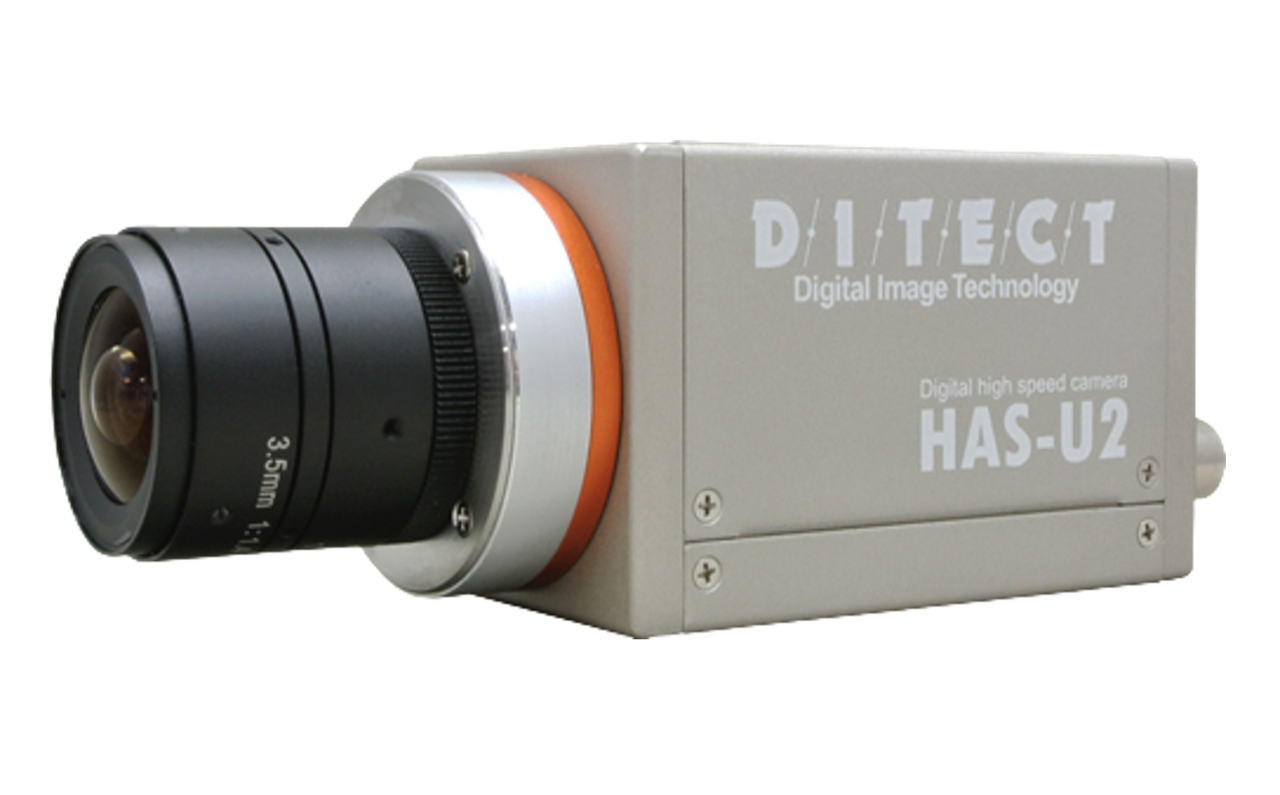

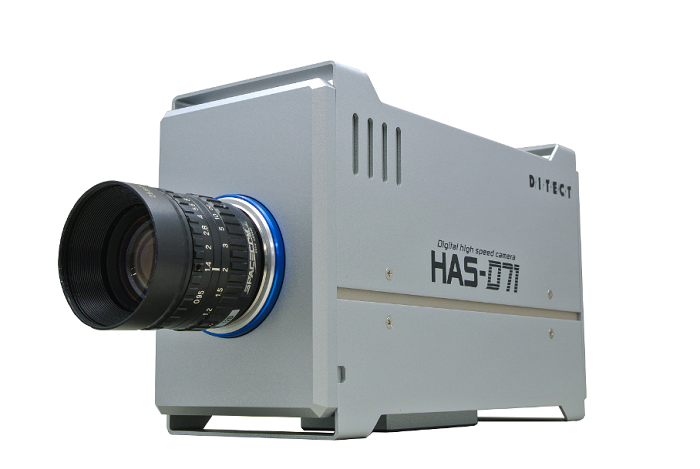

ハイスピードカメラ一覧
