3次元測定器
-3次元測定器システムの概要-



一般的な三次元測定器は、対象の形状を立体的にとらえて色々な計測を行えるシステムです。対象物に接触子(プローブ)を当て、xyzの三次元座標を取得します。その座標を元に、距離•高さ•幅•円中心•面•面などの寸法や位置情報、輪郭形状などを計測することができます。仕上がった部品/部材を計測し、CADとの比較計測やリバースエンジニアリングなどにも多く使用されています。



3次元測定器の種類

  光学式 門型 アーム式 レーザートラッカー 3Dスキャナー
精度
コスト
計測手法 接触式 接触式 接触式 非接触 非接触

光学式

モーションキャプチャーカメラを複数台設置し、ワイヤレスプローブのターゲットマーカーの位置からプローブ先端の座標を計測できる3次元測定器です。カメラレイアウトが自由で、広範囲でも一度に計測できます。又、同ソフトで座標から瞬時に、距離や幅、円などの寸法計測が行えます。

門型

基本はステージ上の対象物に接触子を当て、縦、横、高さから三次元の座標を取得し、対象物の寸法・位置関係・輪郭形状などを高精度に測定できる据え置き型の測定機です。高精度で計測できますが、装置の移動は不可です。

アーム型

測定者が任意の場所に自由にアームを動かすことができる3次元測定器です。有接触プローブ・非接触レーザーを使いわけることで、高精度に色々な対象が測定できます。

レーザートラッカー式

レーザートラッカーは測定対象物に接触させたターゲット(リフレクター)にレーザー光を照射し、ターゲットから反射されたレーザー光がその光路をたどり、トラッカーの発光位置に戻ることでターゲットであるリフレクターの三次元位置を計測できる3次元測定器です。レーザーの為、100mでも計測可能。

スキャナー型

対象をスキャニングしてデジタルデータとして取り込むことができるシステムです。レーザースキャンを用いており一度に広範囲の点群データを大量に取得することができるシステムです。

当社の3次元測定器システム SKYCOM TOUCH

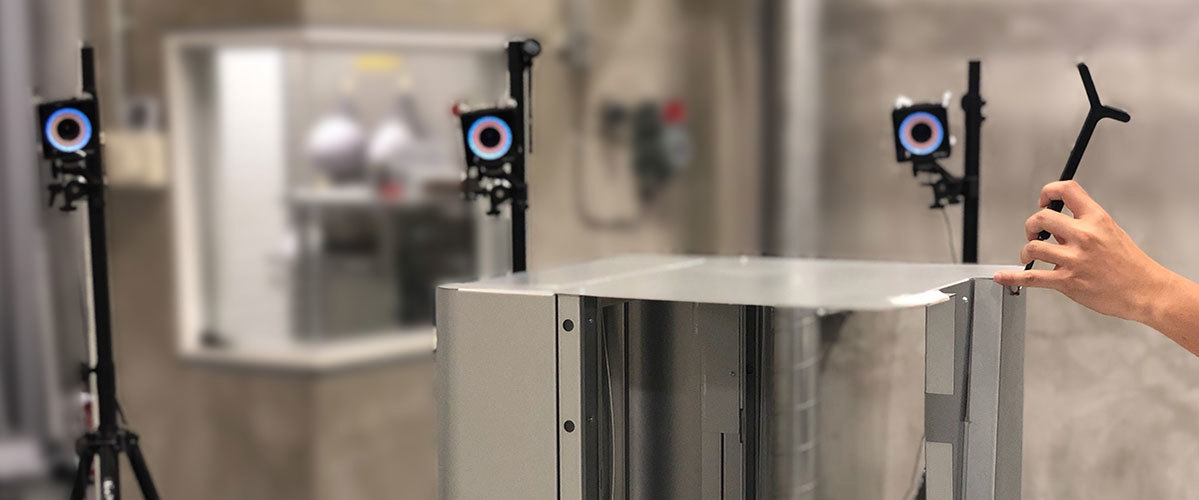

3次元測定器システム「SKYCOM TOUCH」は、光学式です。複数台のカメラで測定対象を囲い、ワイヤレスなプローブで自由に動き回ってリアルタイムに測定できる新しい3次元測定を実現するシステムです。タッチした箇所の座標から距離・角度・穴径等を瞬時に計測ができるシステムです。又、様々な素材の形状の測定、さらに幾何交差、CADデータと実測値との比較も可能です。

オンラインデモ

設置から、キャリブレーション、計測までご覧いただけます。

音が出ますのでボリューム注意下さい。



当社の3次元測定器の原理

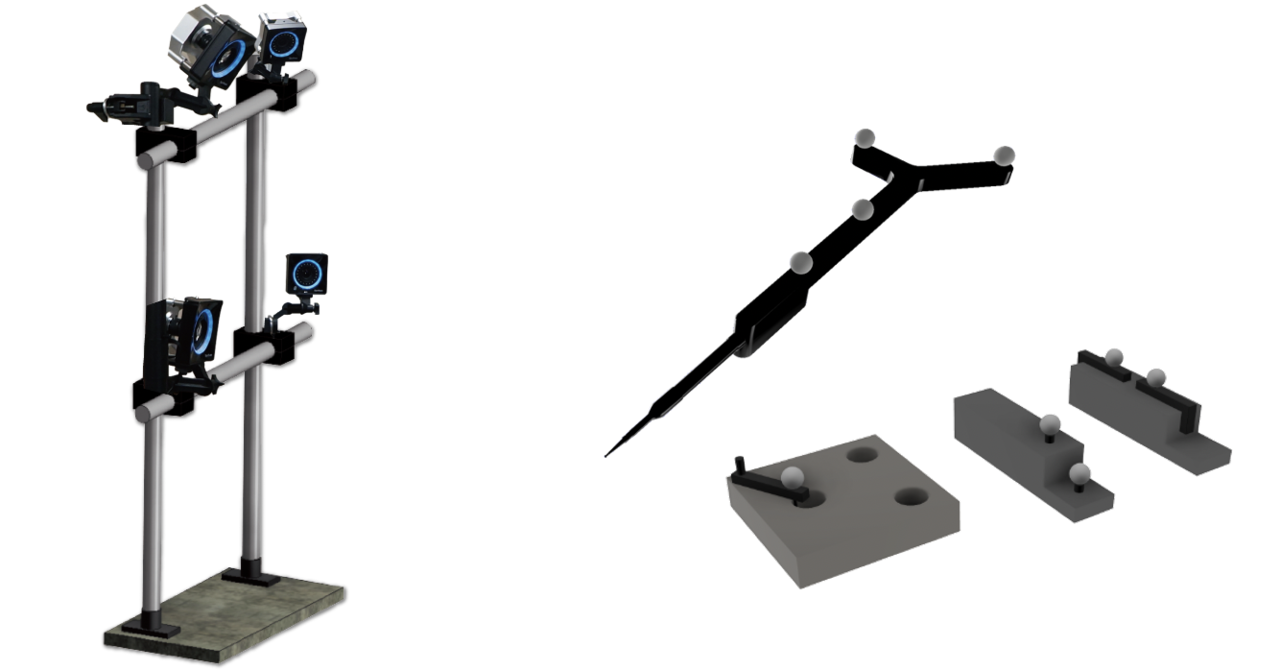

モーションキャプチャーを使用し、3次元の静的寸法を計測できるシステムです。モーションキャプチャーカメラ(OptiTrack)を複数台配置し、ワイヤレスプローブについある、反射マーカーをとらえてプローブの先端位置を割り出しているシステムです。カメラのレイアウトも自由で、対象を360°を一度に計測できます。

3次元測定器システムの用途

弊社の3次元測定器は、ワイヤレスプローブを使いますので、入り組んだ場所や大きい測定対象物に適しております。

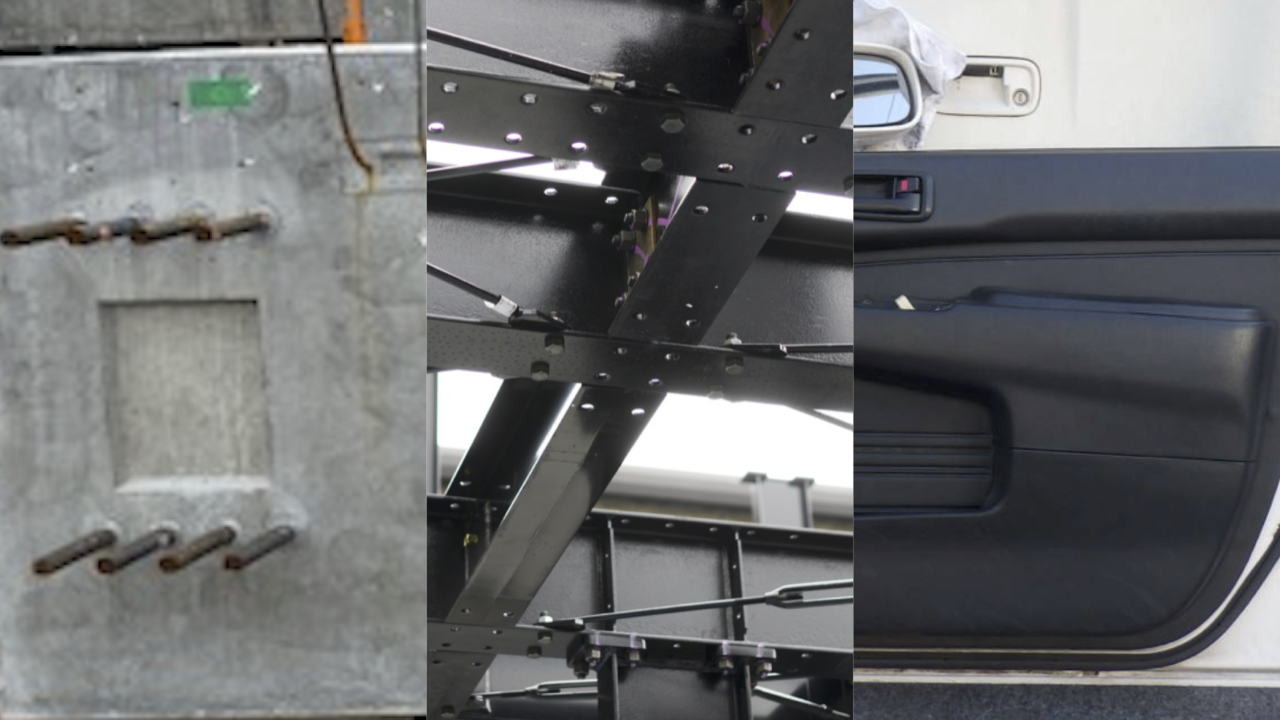

用途•事例:定盤での穴位置計測、大型部品の出荷前検査

      組立設備における取り付け箇所測定

      T桁やコンクリートブレキャスト部品などの寸法

      建材などの長物の寸法測定

ご相談から導入までの流れ

お問合せから導入までの流れをご説明します。

お問合せ

まずは弊社の受付窓口までご連絡ください。

無料相談

ご来社、ご訪問、Webにて直接お話を伺います

デモ計測

実際の現場で出張デモを行い、ご評価いただけます。

見積もりご制約

サービス内容、価格にご納得いただけたら、契約となります。
