作業分析評価システムの導入事例・メリット

システム概要

モーションキャプチャーと視線装置で作業者の体の動きと視線を数値化するシステムです。熟練工と非熟練工との動きの差を感覚だけでの違いではなく、データ化することで可視化できます。例えばAさん、Bさんで同じ作業を行い、比較して解析することもできるシステムです。



システム構成例

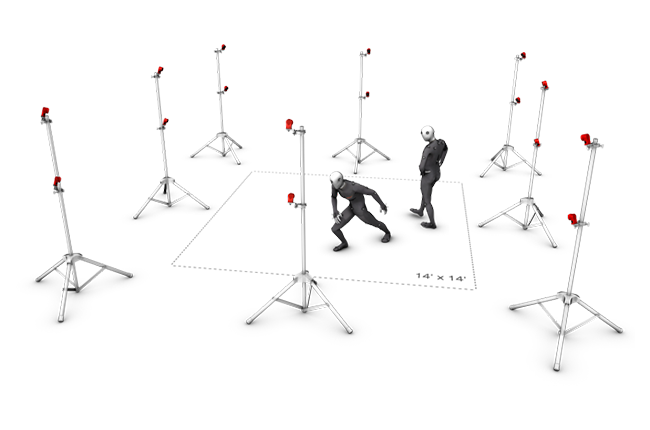

  • カメラ8台システム(全身骨格モデル作成例)

- Prime 13カメラ

- Prime 13Wカメラ
- カメラケーブル
- コンパクトハブ
- ハブケーブル
- キャリブレーションワンド
- キャリブレーションスクエア
- 反射マーカー(10個セット)
- マーカーベース(10個セット)
- スタンド
- クランプ
- ソフトウェア Motive Body
- ソフトウェアドングル
- 解析ソフトウェア SKYCOM
- PC
- 設置調整料
- 年間サポート料


解析できる項目

  • モーションキャプチャーで取得した座標より、下記解析が行えます。
3次元座標、速度、加速度、相対変位、相対速度、相対加速度
直線 角度(平面になす角度、OptiTrackの座標系の確実が構成する面への投影角度)
角速度、角加速度
2直線 角度(相対角、OptiTrackの座標系の確実が構成する面への投影角度)、角速度、角加速度
剛体 3次元姿勢角度(オイラー角)、相対角度、関節角度、角速度、角加速度
全身運動の
逆動力学解析
関節モーメント、関節パワー、関節角度、身体重心、COP、床反力 等

※逆動力学はオプションです。

導入メリット

  • 1
    熟練工の技をデジタル化し、後世に残すことが可能
  • 作業効率の見える化ができ、作業効率改善が可能
  • Aさん、Bさんで比較したデータを目視可能
  • 新人教育の教材としても利用可能

計測までの流れ

計測までの流れ

設置から計測までの流れをご説明します。

カメラと三脚を測定空間に設置いたします。

所要時間約20-30分

校正ツールを使い、カメラの相対位置と原点をキャリブレーションいたします。

所要時間約4分

測定したい部位(全身なのか、上肢、下肢など)に反射マーカーを張り付けて、計測を行います。

取得した3次元座標から、各解析を行います。

例:腕の角度、重心位置など

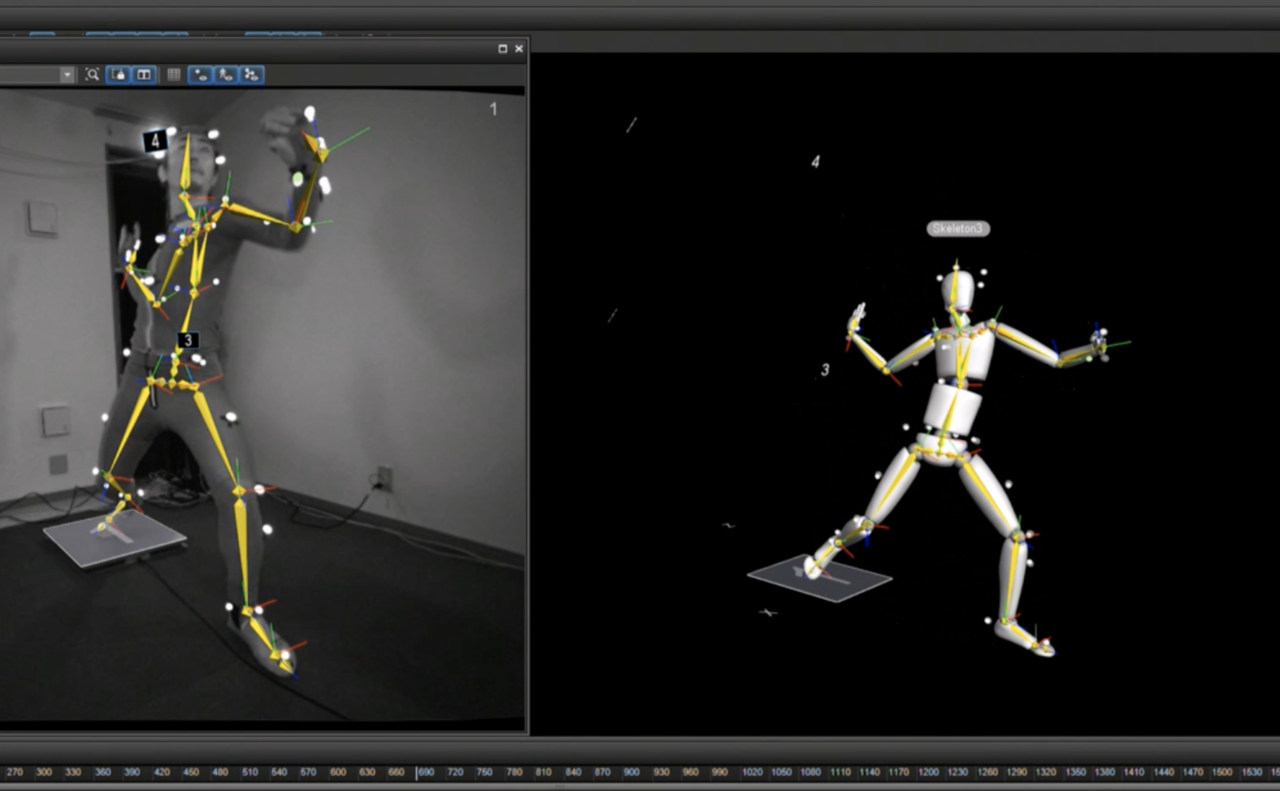

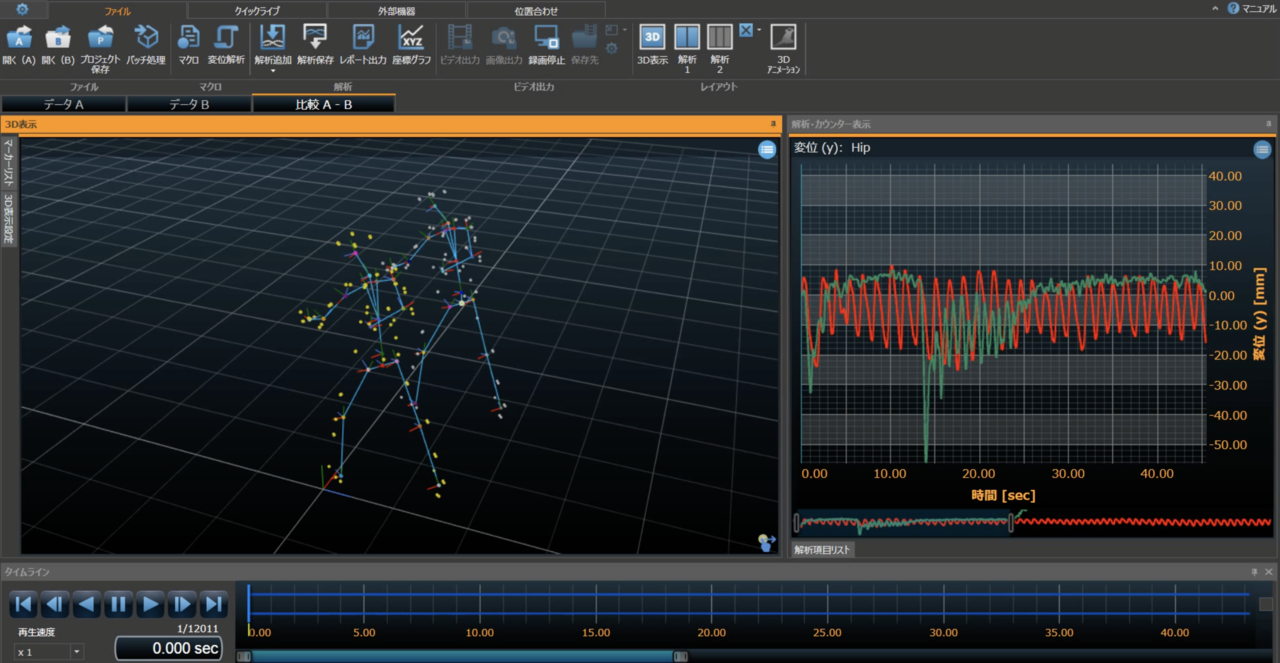

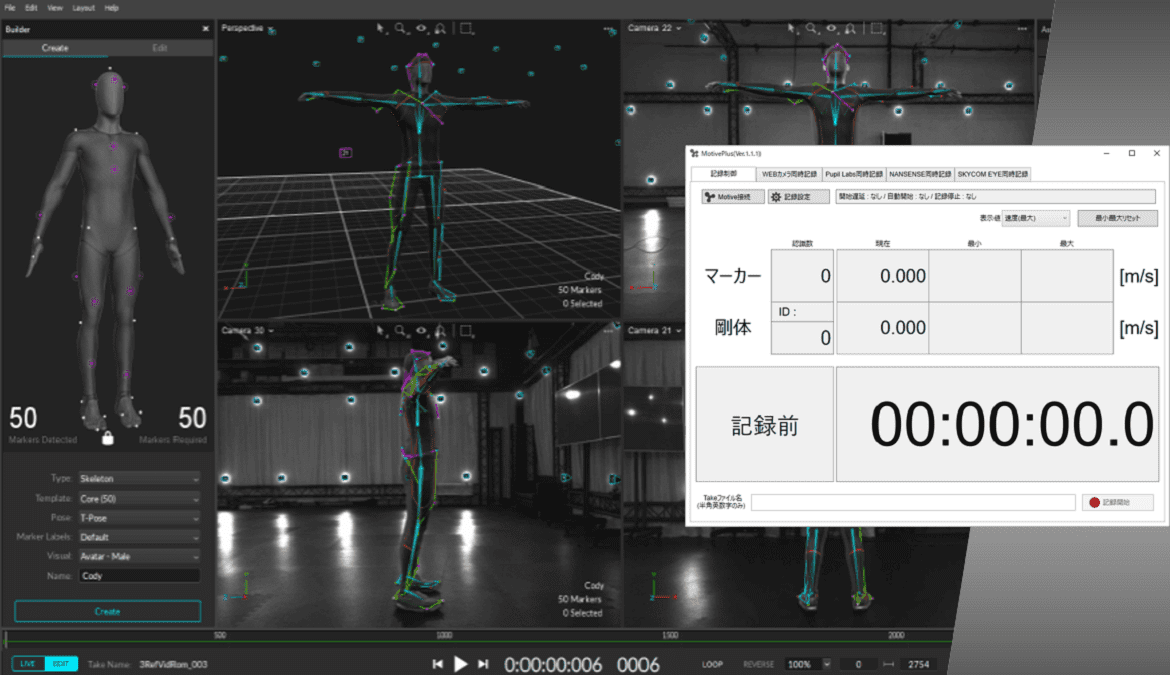

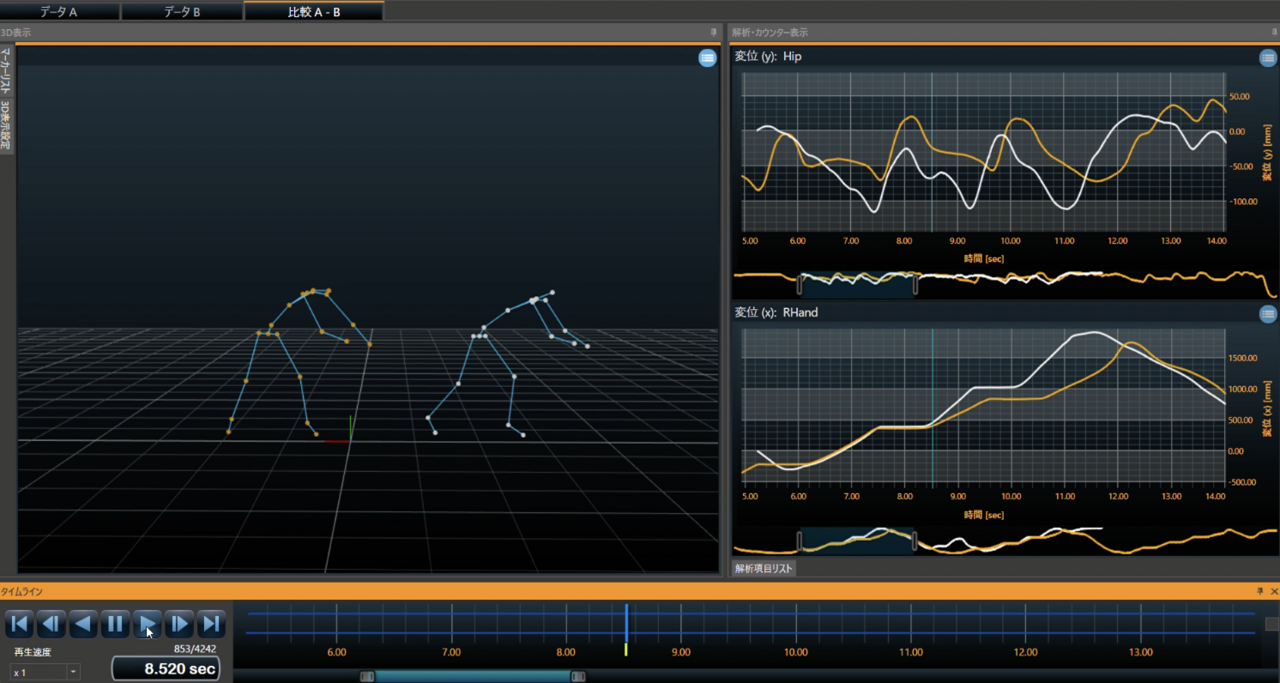

解析イメージ

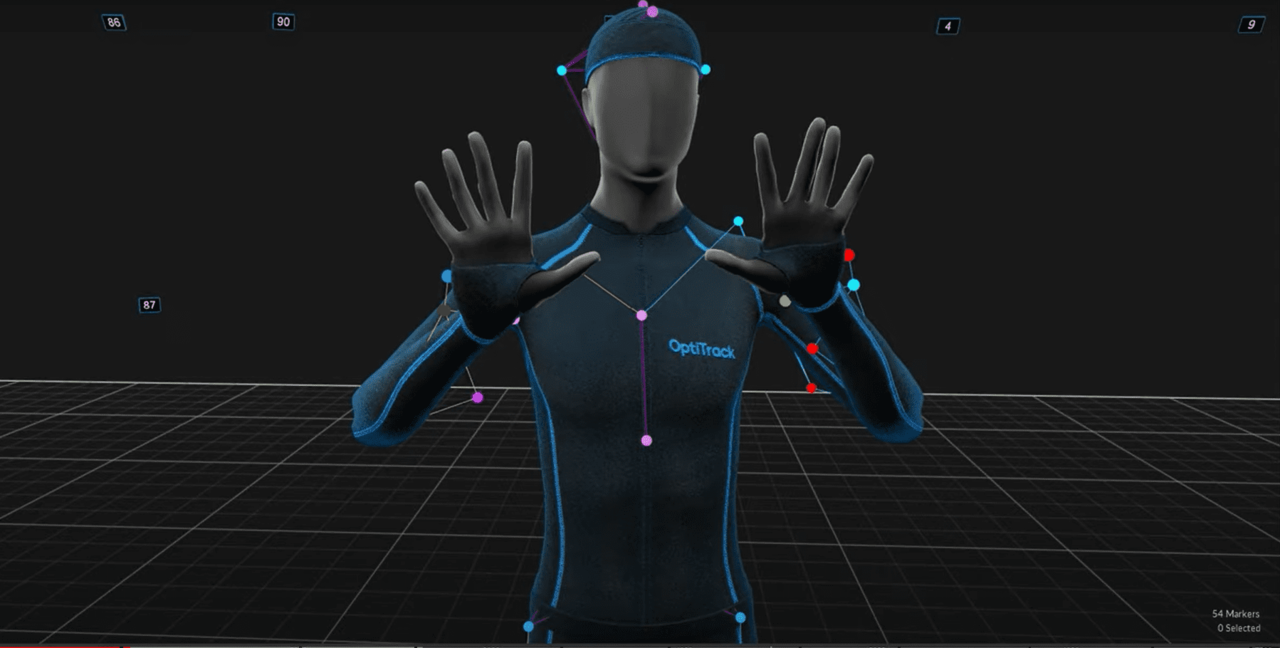

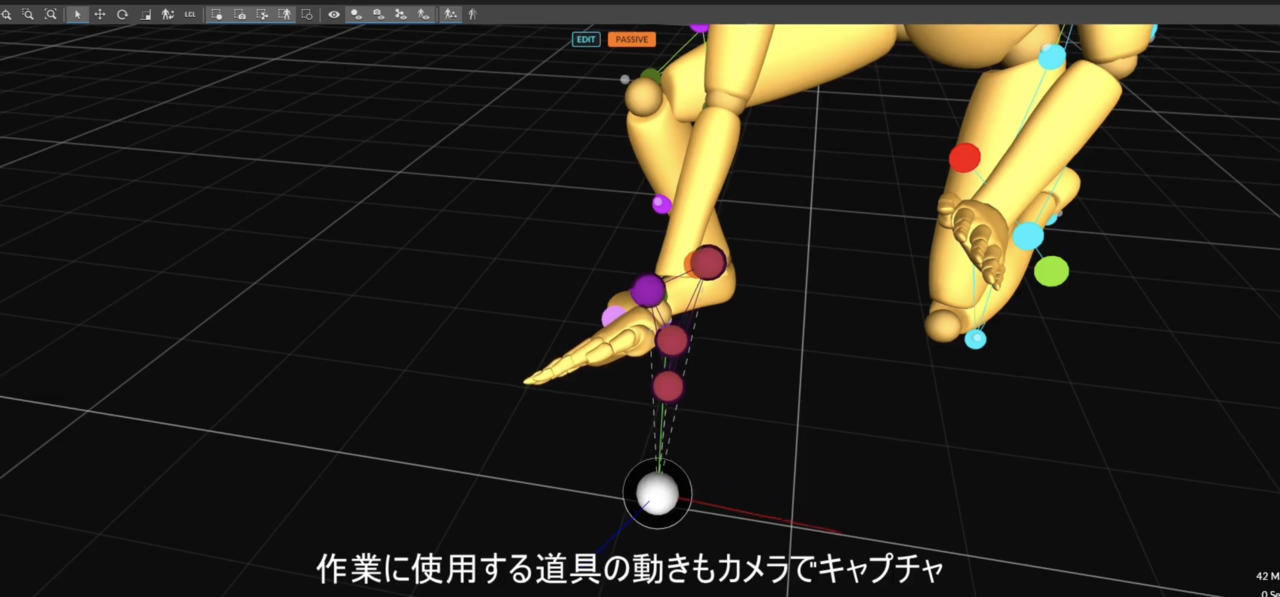

※骨格モデル、スケルトンに変換可能

導入事例

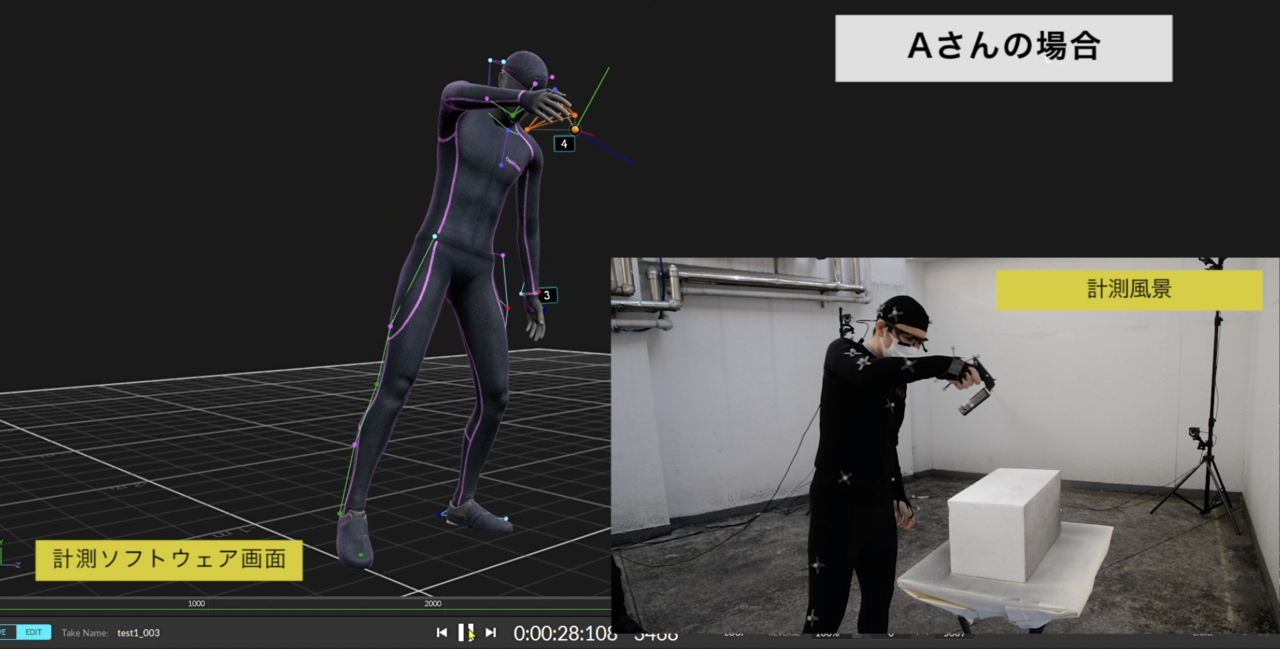

作業分析評価用-全身骨格モデル作成例-

カメラ8台システム

作業効率の見える化・技術伝承ツールとして実績がございます。

動画だけでは分からない、人のモーションを数値化することで定量的にデータを取得し、作業効率の改善や傾向チェック、熟練工との比較にご利用いただけます。また、視線計測装置を組合すことで、被験者様の視線も同期して計測を行なうことが可能です。

【用途】

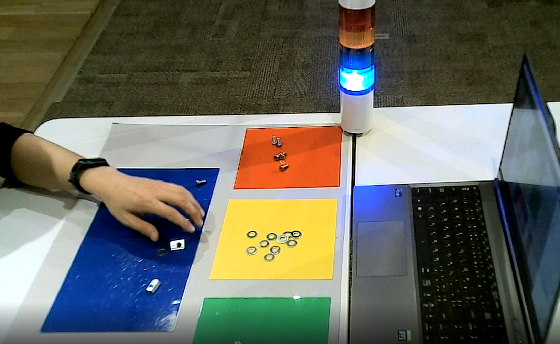

検品作業の評価、研磨時の姿勢、教育用ツールなど

バイオメカニクス用途

大学研究室、病院、装具メーカー様

大学や病院などの、バイオメカニクスで多く採用いただいております。

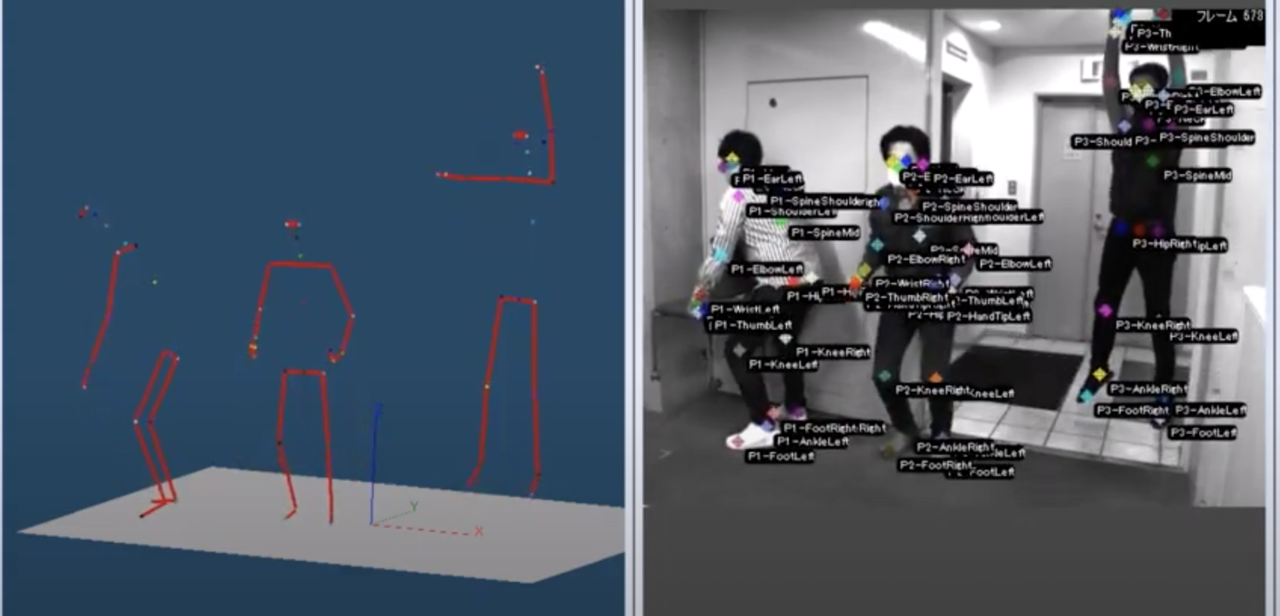

バイオメカニクス分野の学術的用途から、スポーツパフォーマンス、リハビリ分野などで人体計測では多く実績がございます。

【用途】

歩行解析・刺激時の指の挙動・頭と腕の相対解析など

運転姿勢と視線

某自動車メーカー様 カメラ5台システム

運転動作の評価でご使用いただいております。

車内にカメラをセッティングし、頭の動きや腕、足元のアクセルワークなど、実際の道路を走行しながら解析することが可能です。オプションで、視線も同期ができ、視線情報に+頭の位置と向きが追加され、視線だけでは判断が難しい奥行視線もカバーいたします。

設置方法は、車内に突っ張り棒を立てるか、吸盤式のカメラ雲台を設置し、エリアを確保します。

筋電図などの生体信号や床反力計との同期も可能

応用例

フォースプレート同期時イメージ

脳波、筋電、フォースプレートと同期計測ができ、ソフトウェア上に波形を表示し、モニタリング・解析を行えます。フォースプレートはテック技販社製・AMTI社製・Bertec社製のフォースプレートが動作確認できており、これらのフォースプレートですと、遅延なく同期測定ができます。筋電なども推奨がありますので、是非ご相談ください。

導入までの流れ

お問合せからサービスをご提供するまでの流れをご紹介します。
※ステップが5つない場合は、部品を選択>不要なステップを右パネルで非表示にしてください。

お問合せ

・弊社問い合わせフォームorお電話にてご用途お知らせください。その後、弊社担当者より、ご連絡させていただきます。




お問合せの次のステップを記入

後日、現地にて営業担当がご訪問し、詳細ご説明と事例紹介をさせていただきます。実際の現場環境も確認お願いしております。

ステップ2の次のステップを記入

デモの日程を調整させていただき、実機でのデモを行わせていただきます。

現場環境によりますが、設置・測定・解析含めまして2時間程となります。

ステップ3の次のステップを記入

計測内容にご満足いただけますと、見積書を弊社から送付させていただきます。

見積書にご納得いただければ、契約→納品という流れとなります。

いかがでしょうか。

このように、弊社の3次元寸法計測システムがあれば、複雑な形状対象や大型対象の寸法がフレキシブルに計測でき、手作業の工程がデジタル化することができます。
3次元寸法計測について興味をお持ちの方は、ぜひお気軽にお問合せ・ご相談ください。

最後までお読みいただき、誠にありがとうございました。今まではアナログばかりでデジタルは・・・というお客様も問題ございません。弊社が一からお手伝いさせていただき、その後のご運用までお付き合いいたします。まずは話だけでもということがあれば、下記よりお問合せお願いいたします。

皆さまからのご連絡お待ちしております。
