次元寸法測定システム

選ばれる理由

  • メジャーやコンベックスをDX化したい
  • 10m級の大きい対象でも対応可能
  • ワイヤレスで計測できるので1人で計測可能
  • 透明な対象・黒い対象・濡れた対象など様々な形状が計測可能。
  • 空間のレイアウトが自由自在
  • 形状に合わせたプローブもご提案可能

導入メリット

大きな対象でも計測可能

橋梁部品の「桁」や「床版」などの長くて大きいものにも対応可能です。カメラを複数台並べることで20m以上も計測できます。

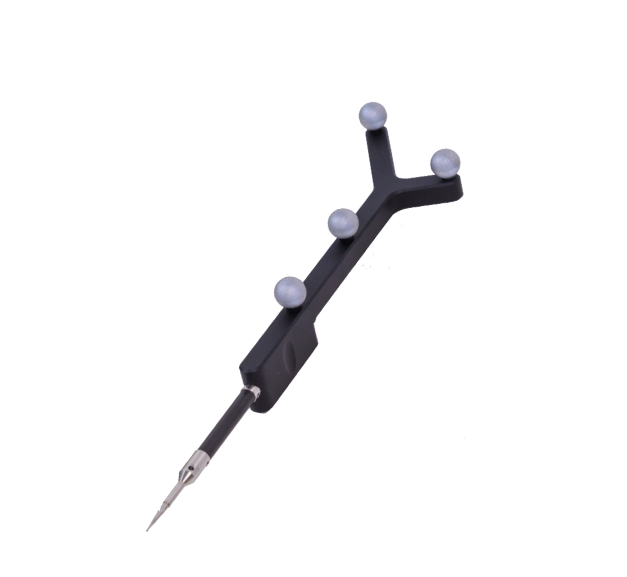

プローブ特注やカスタマイズも可

プローブ、ソフトウェアは国内で制作しております。お客様の対象に合わせた、プローブ開発、治具制作等もお手伝いいたします。帳票登録など、御社のフォーマットに合わした出力も対応します。

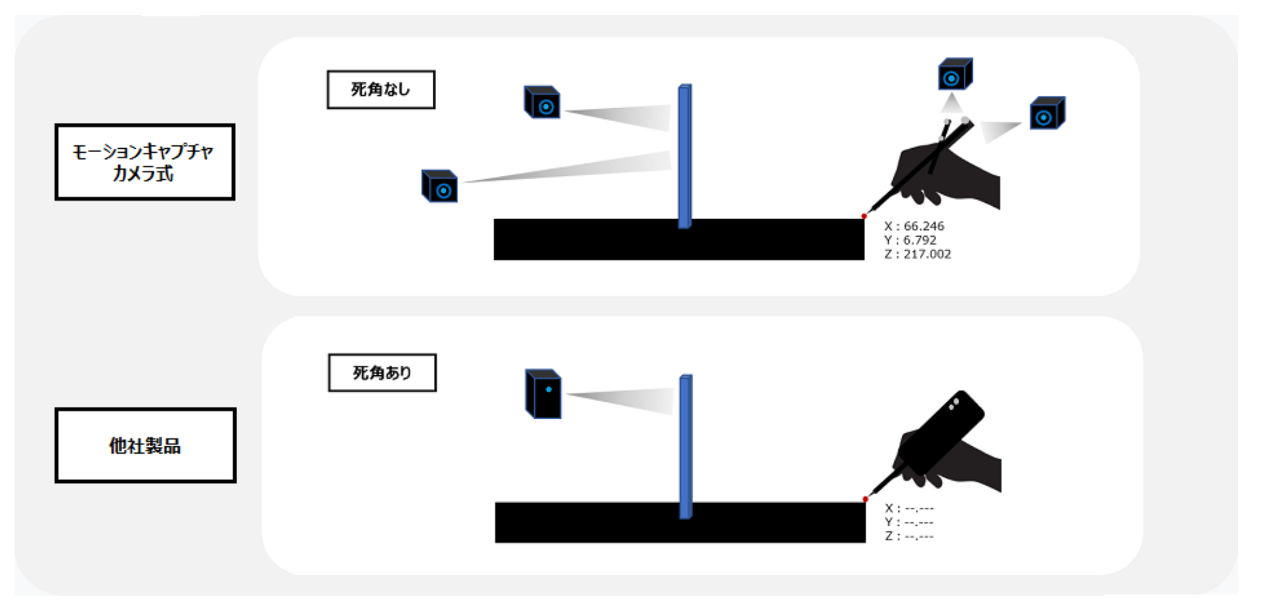

計測空間も自由度が高い

他社製品と比べると、一度に計測できるエリアが大きいのが特長です。カメラ複数台で広域をカバーできるので、盛り変え不要で、盛り変え時の誤差なども心配する必要がありません。製品の裏もプローブ次第で計測可能。



CAD,BIMなどの連携

製品のCAD,BIMをインプット可能です。設計値に対してどれくらい誤差があるのかなど、製品を測定しながらフィードバックできます。





システムの概要

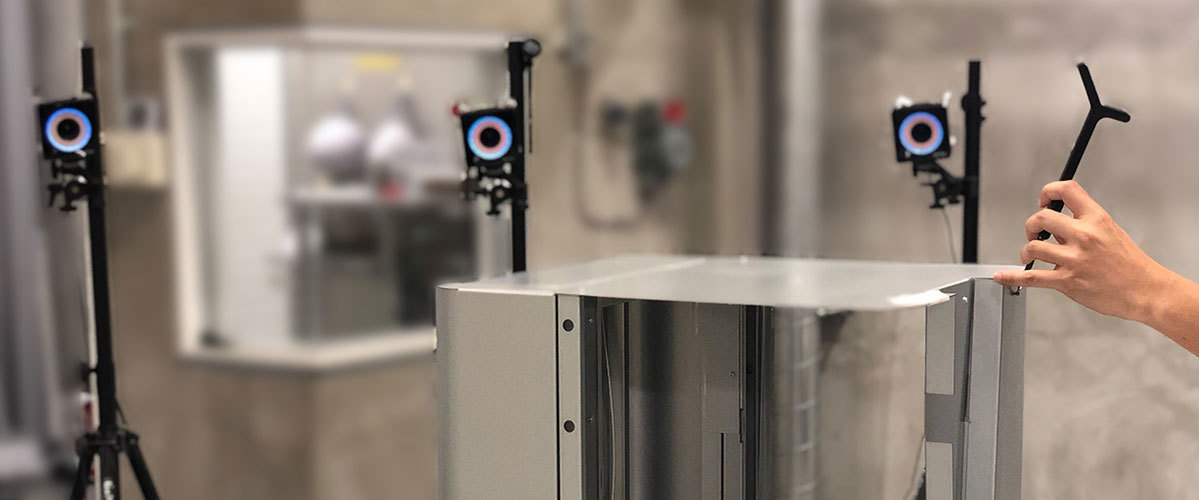

計測したい範囲を複数台の赤外線カメラで測定対象を囲み、ワイヤレスプローブで任意のポイントを触ることで点群を作成できる3次元寸法計測システムです。座標はもちろん、倣い測定・穴径・距離・角度・なぞった軌跡を面化することができます。またCADデータとの比較も可能です。

計測までのSTEP

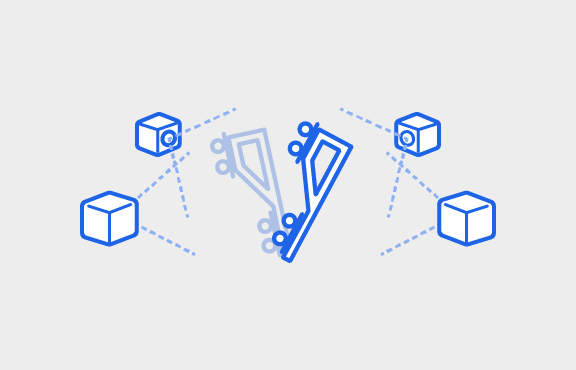

STEP1 機材設置

対象に向けて、カメラを設置、キャリブーレションを行い環境を構築します。

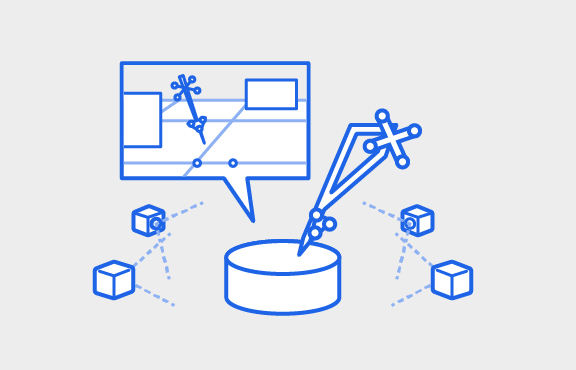

STEP2 計測

ワイヤレスのプローブを作業員さんが持ち、先端を計測いたします。点、円中心、高さ、幅など様々な計測に対応しております。

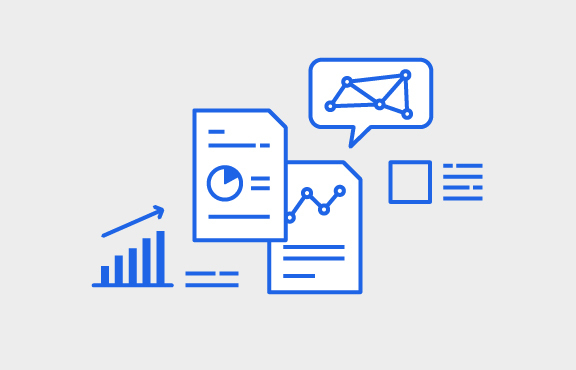

STEP3 帳票出力

データは、Excel,csv,PDFなどに対応しております。お客様オリジナルに作り込みも可能です。

システムチュートリアル

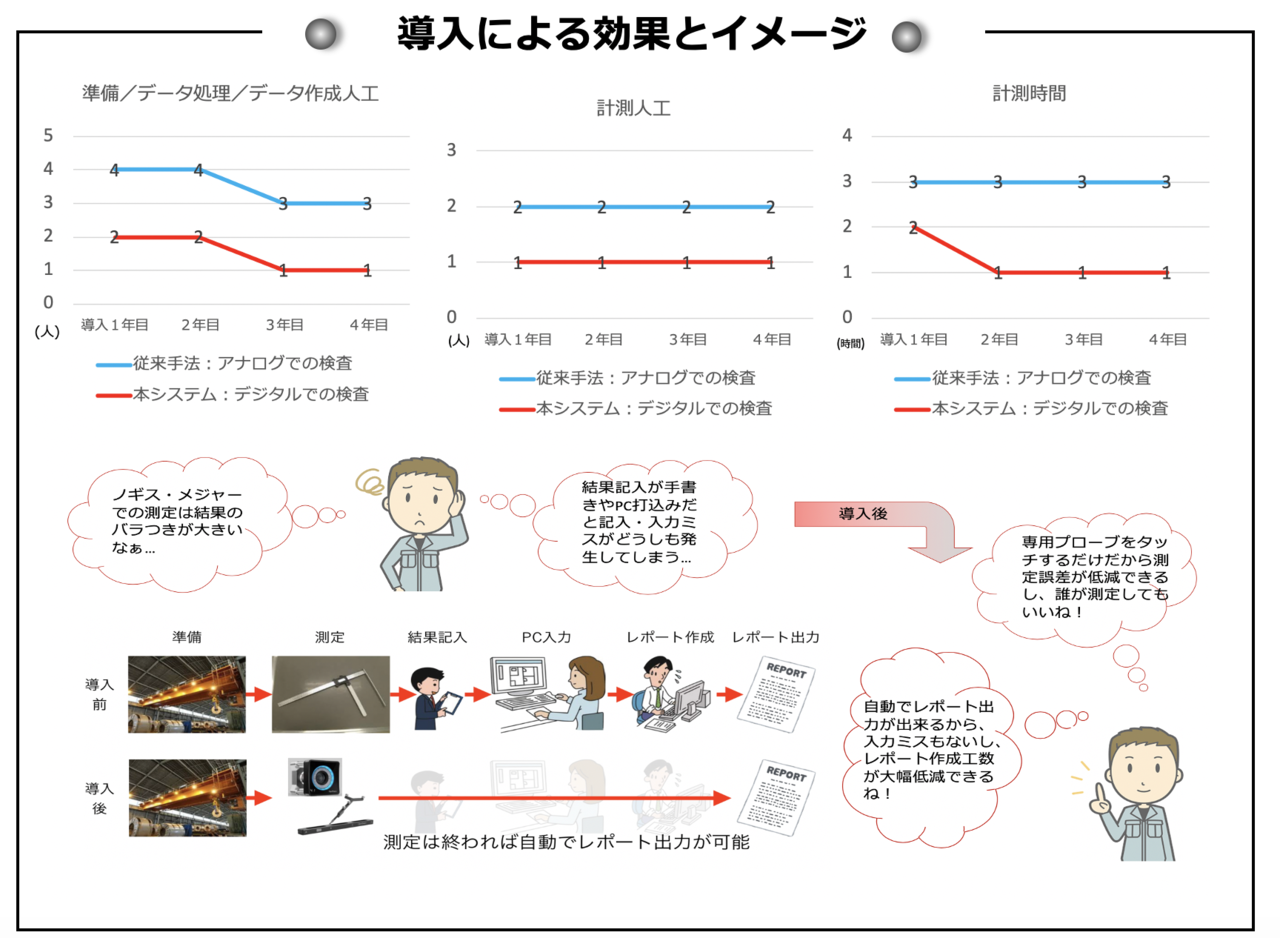

導入効果

従来の手法に比べ、人員や時間を削減可能!!

将来的に、人員を削減でき、PCへの記帳もショートカットできます。

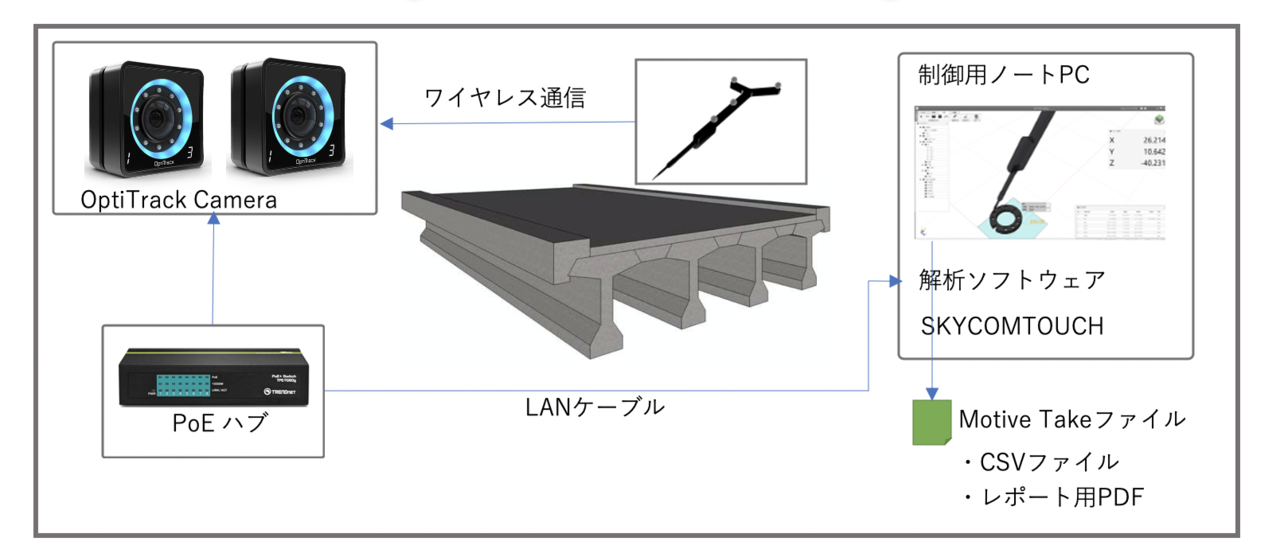

機器構成図

各機器の繋ぎ方を構成図に示しております。

導入事例

家具の出荷前検査

家具メーカー

家具の出荷前検査、工程チェック用で採用いただきました。

家具は金属の加工物と違い、直線にみえて曲線があり、そもそもノギスをあてて計測できることができない対象が多くあります。現在は図面おこす場合でも人的誤差もあり、そこを計測器で標準化させる為、導入いただきました。カメラ一体型を採用いただき、キャリブレーションなしで現場で測計測いただいております。



大型対象物(建材など)計測

鋼材・建材メーカー様

建材などの大型計測物にも対応しております。カメラを複数台設置を行い、10m以上の対象物にもフォーカス可能です。従来は人がアナログで計測されていたデータをデジタル化することにより、人的精度誤差も解消され、計測ムラを減らすことができます。精度は10m離れた箇所で1-2mm前後です。

【用途】

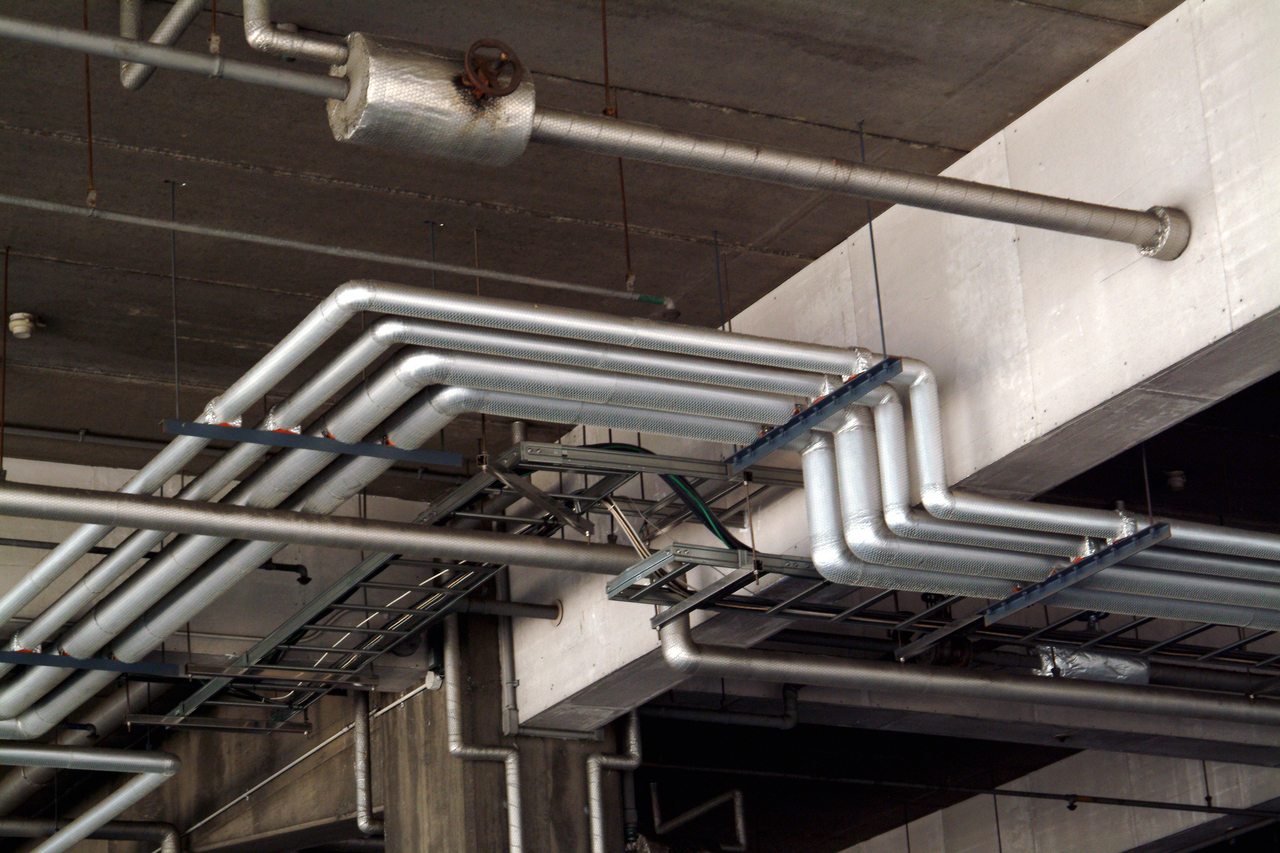

構造物の配管/手すり・造船部材など

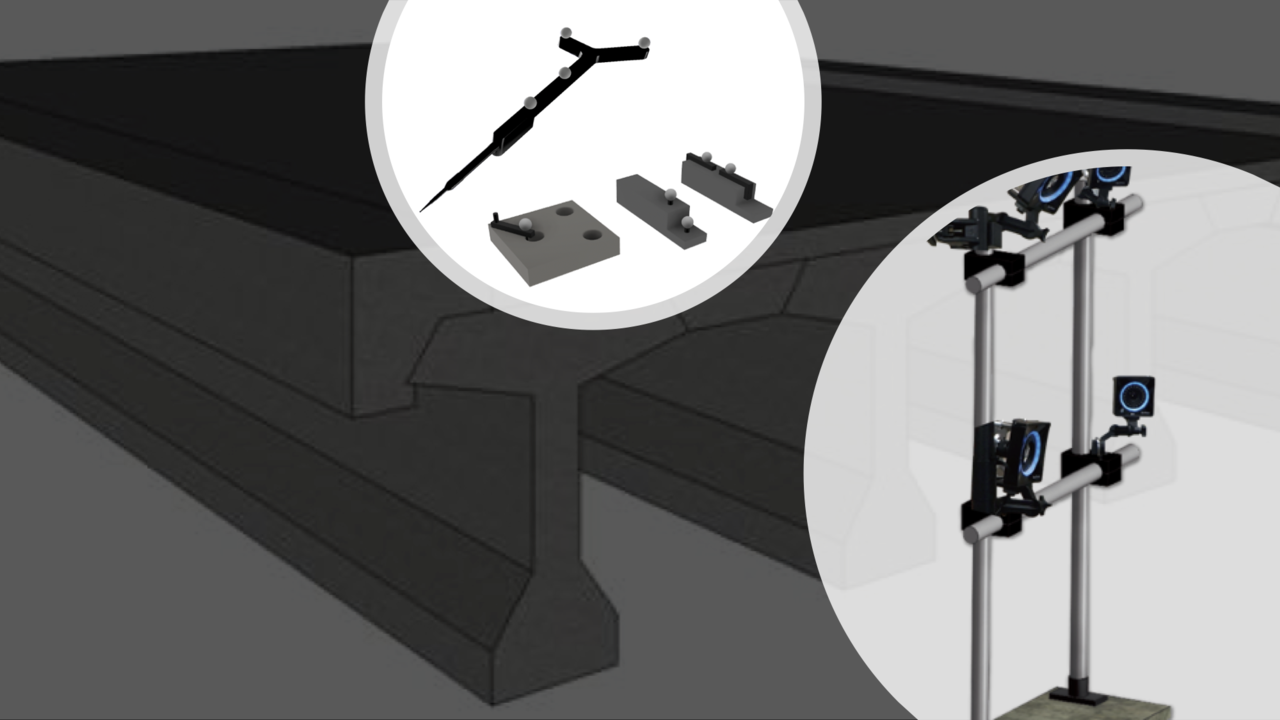

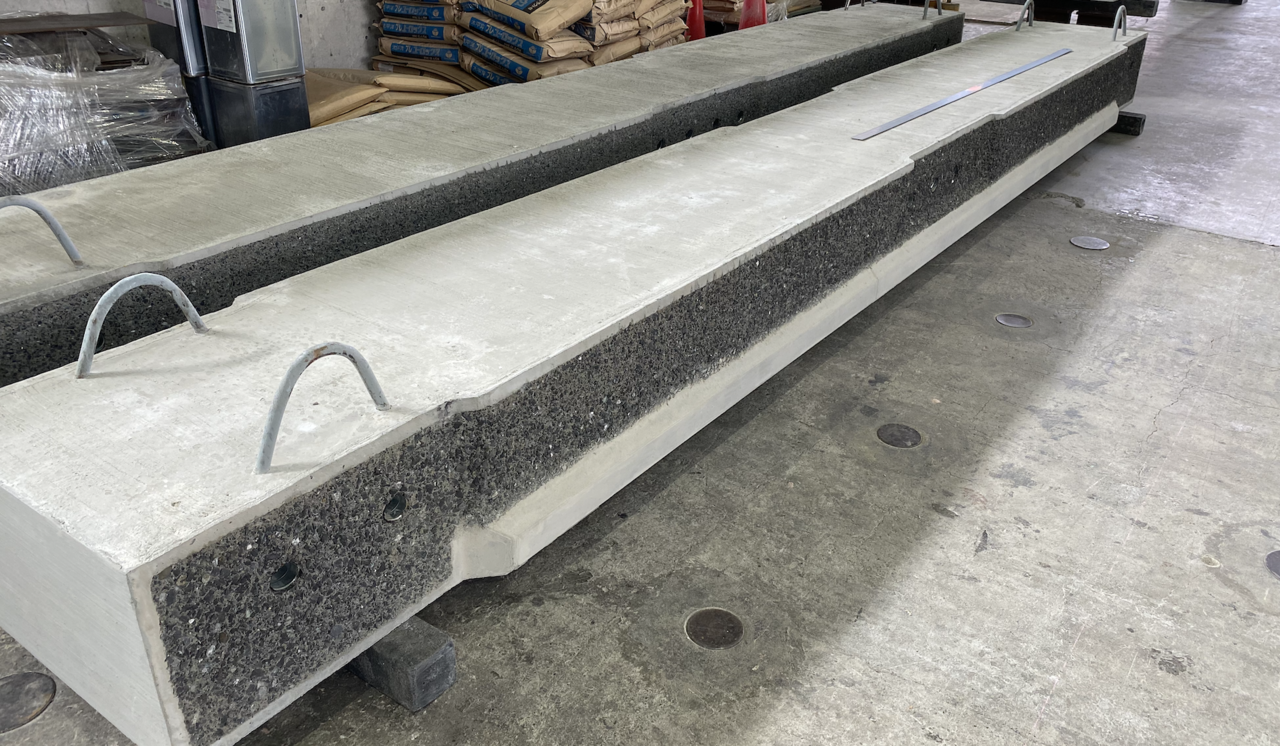

桁、床版の出来形測定用途

コンクリート製造メーカー様

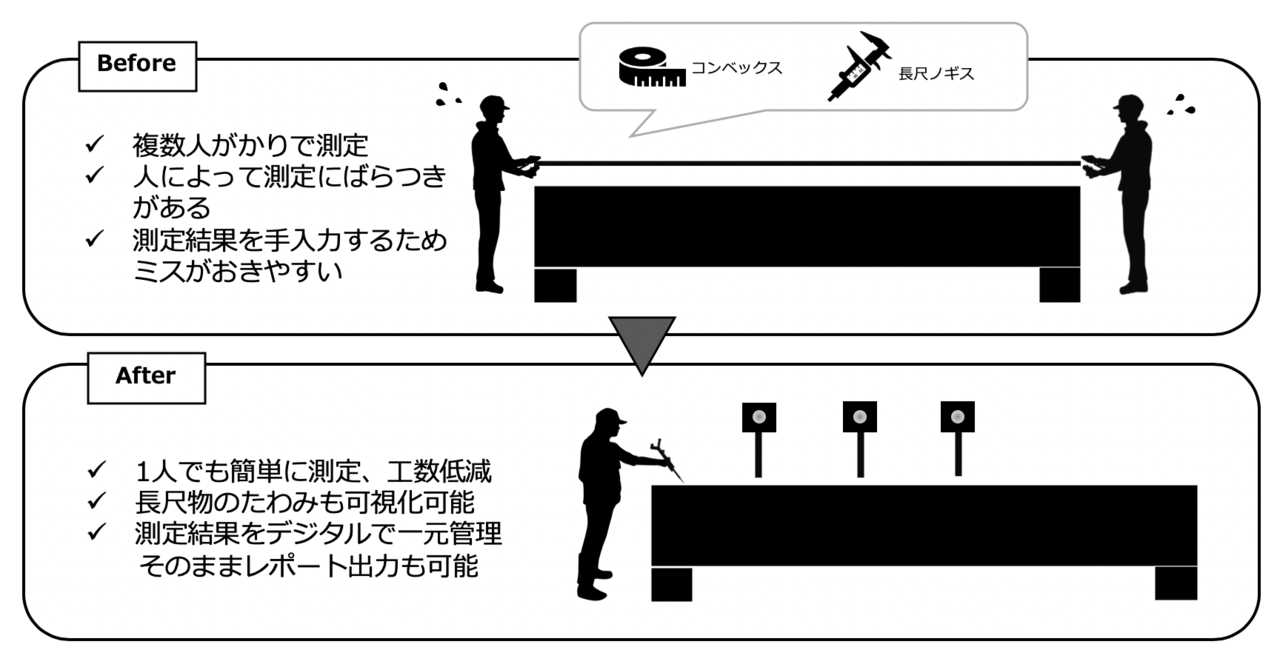

メジャーなどのアナログ計測をDX化

工場内での計測/現場での実測

まだまだメジャーやノギスなど、アナログで計測しているところが多いです。DX推進の課題があり、弊社に声がかかりました。10m/20mなど、盛り変えなしで一度に計測でき、記帳や帳票登録もスムーズに行うことができます。

DXを取り入れたい、作業改善や人員削減に課題がある方に必見です。

【他事例】フレームなどの長物計測、マンションなどの梁などの寸法計測

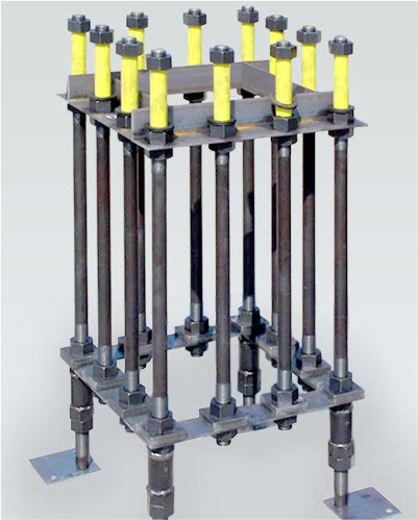

鉄骨の全長計測、ピッチ間隔計測

鋼材・建材メーカー様

プローブ先端も改良可能

鉄骨の全長や、ピッチ計測で使用されております。プローブももとより、先端の形状も自由自在。どうしても計測結果にばらつきが出るものや、人数を減らしたい目的で導入いただきました。DXの推進という課題もあるそうです。

【他用途】

ポンプ形状、ガラス面の形状

透明・黒体物計測

材料メーカー様

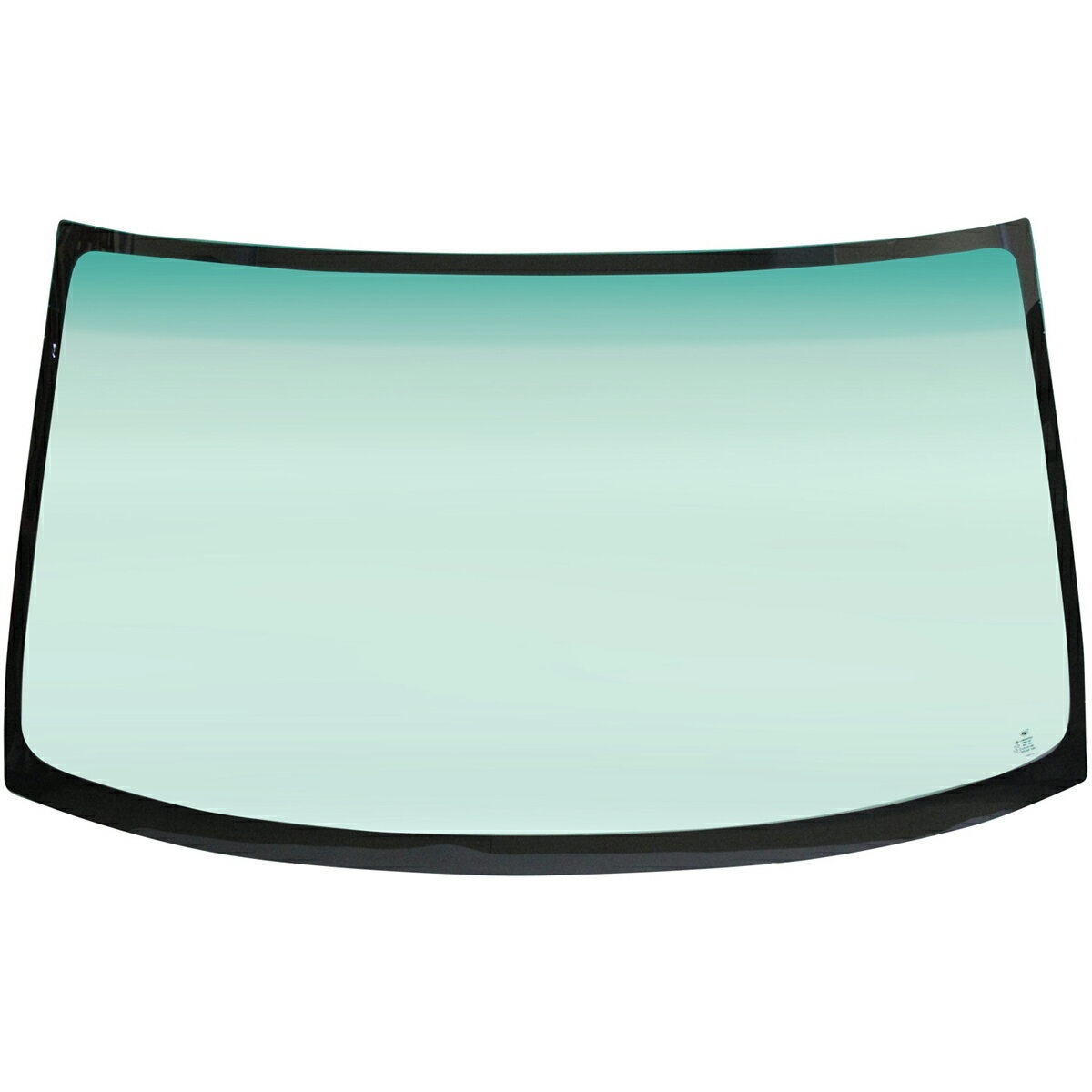

レーザースキャナーが計測できない、透明な対象や黒体物も計測できる事例です。

透明な対象ですと、スキャナーがうまく計測できないケースが多々あります。弊社システムですと、タッチもしくはなぞった箇所の点群を面化することで形状計測も可能となります。

【用途】

・樹脂の形状・ガラスなどの透明対象の形状など

機能一覧

基本測定 点、平面、円、点R、直交座標距離、2点直線間確度
演算測定 中間点(点と点の中心)
補助測定 円の平面投影
プローブ半径補正 点以外の基本測定(ダミー点による半径補正)、点測定(CAD法線方向への半径補正)
幾何公差 平面度、平行度、直角度、真円度、同心度
CAD比較 stl,obj(インポート可能ファイル形式)
座標系 機械座標系、3点指定での指定座標での座標系、3-2-1ステップでの座標系
その他 レポート出力、ワイヤレスプローピングトリガー
