画像計測システム概要・事例

事業内容

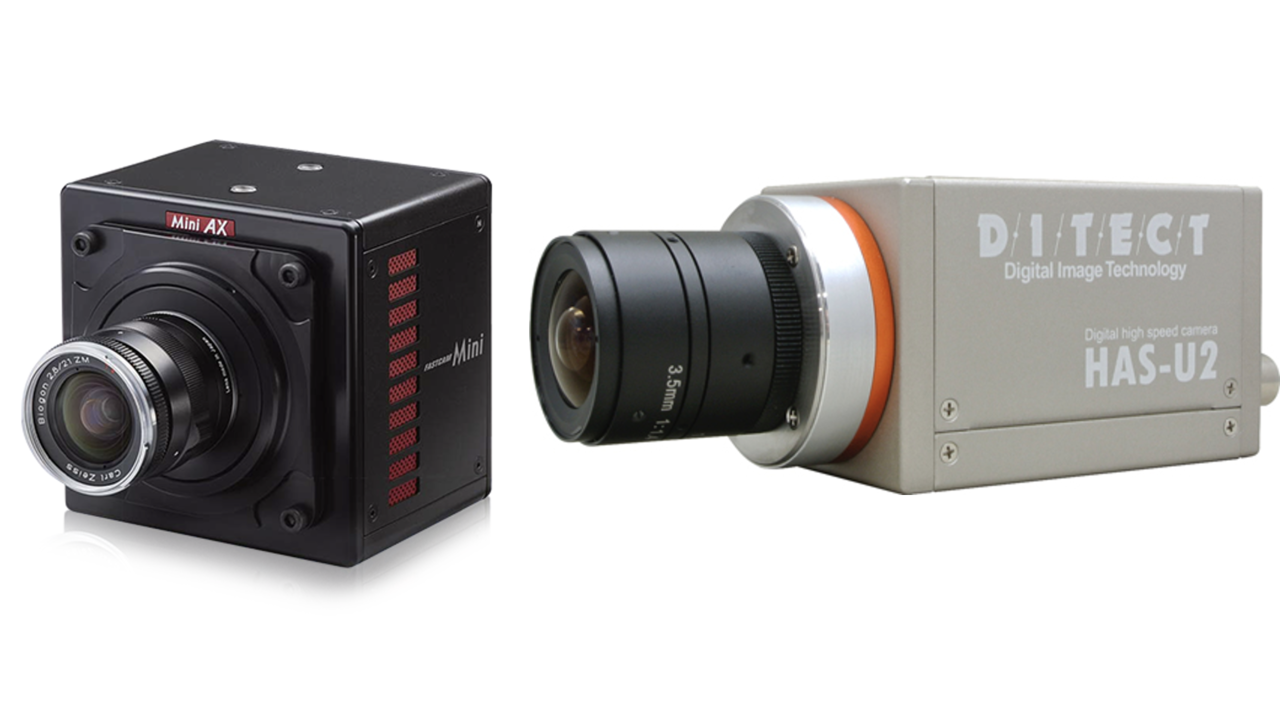

弊社ハイスピードカメラや一眼レフを使用し、目では見えない現象の可視化や、既存の動画や静止画から解析できるソリューションをご提供しております。画像より、各種解析項目(変位・ひずみ・加速度・距離・角度など)を解析することで、定量的な数値を算出可能です。センサを付けることができない用途には大変効果的なシステムとなっております。

業務内容

◆カメラ(ハイスピード、CCD)・ソフトウェアの販売

◆ソフトウェアのカスタマイズ・開発業務

◆現地にてお打合せ・実機にて出張デモ

◆コンサルティング業務

計測までの流れ

設置から計測までの流れをご説明します。

測定対象をハイスピードカメラか一眼レフにて現象を撮影いたします。

計測したい空間内でプローブ先端位置をキャリブレーションします。

撮影したファイルを指定します。

解析ソフトにて、解析を行い、レポートを出力します。

導入メリット

画像よりセンシング可能

目では見えないものが可視化できたり、既存の動画や画像でも、解析をかけることが可能です。(動画形式は一般的なものによる)

例えば、材料試験のような静的試験において、定点撮影した画像があれば、それを弊社ソフトにて読み込み、変位等を計算することができます。また、センサを数多く取付・そもそもセンサが取付できない用途において、非接触にて計測を行えることができ、作業効率や工数短縮が期待できます。

取り回しが良い

弊社システムは、一眼レフやハイスピードカメラを使用し、現象を撮影いたします。カメラも小型で配線も大変簡単にできますので、現場のちょっとした撮影でも苦になりません。

ハイスピードカメラでは、照明なしでも秒/3000コマ以上撮影できる高感度カメラも登場しており、暗い環境や強い照明を当てることができない環境でも力を発揮します。

各種サポート

専任スタッフが、お客様のところへ訪問し、現場下見・出張デモも行なわせていただきます。国内に拠点もあり、サポートも充実しております。今までデジタル技術を導入してないお客様でも、安心してご運用いただいております。

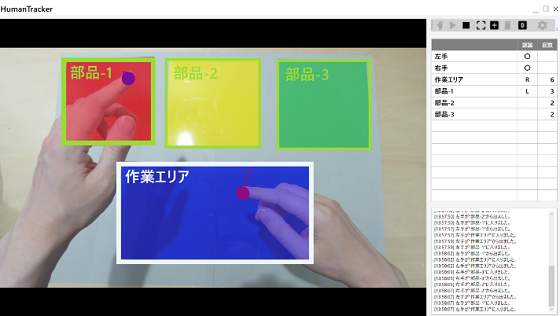

導入事例

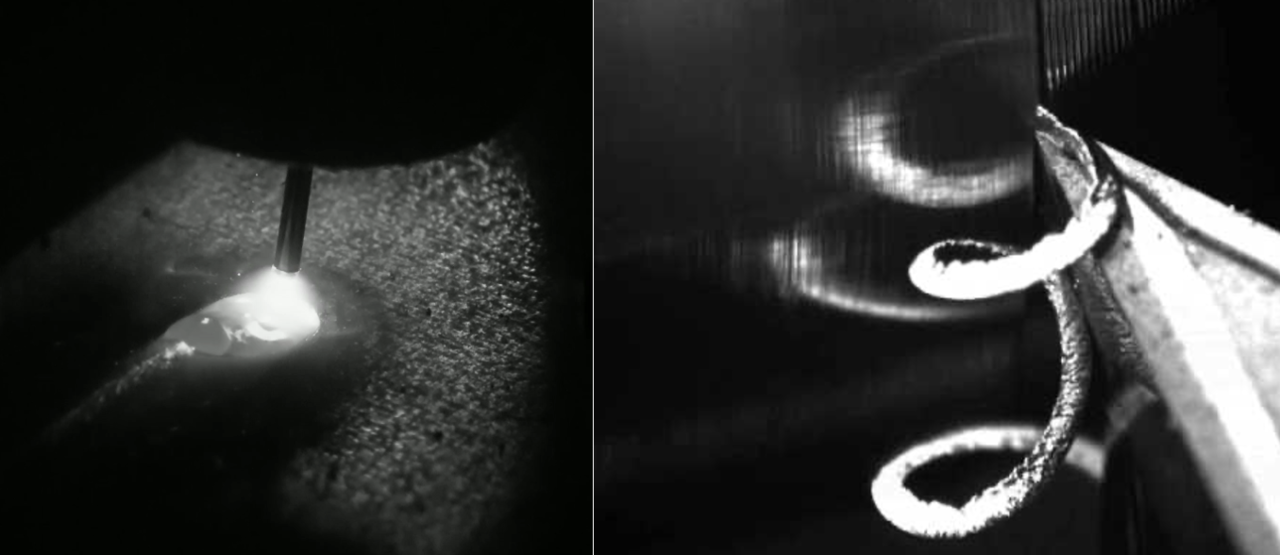

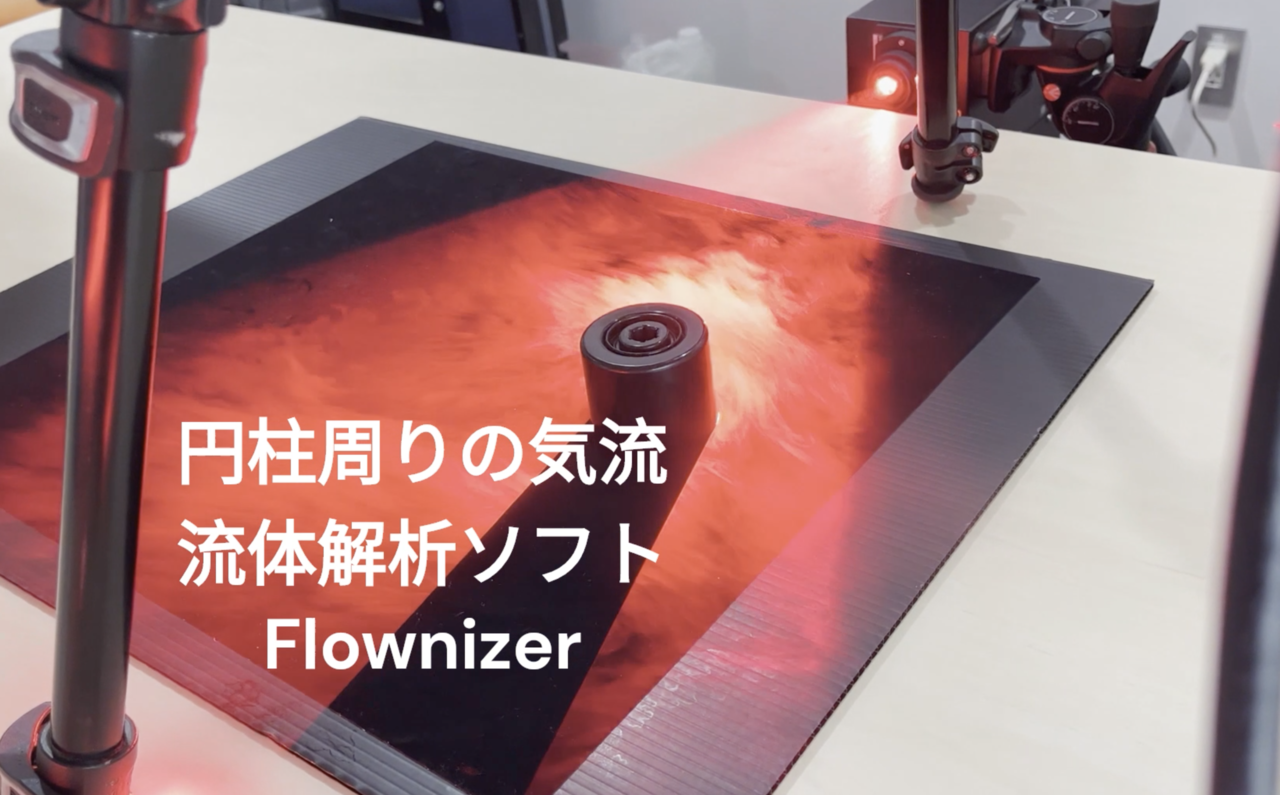

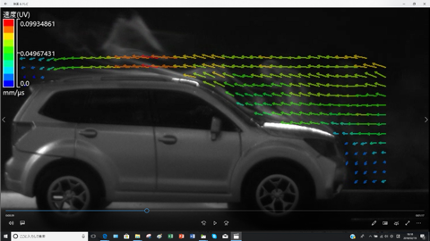

液体・気流解析システム

某自動車メーカー、ゼネコン

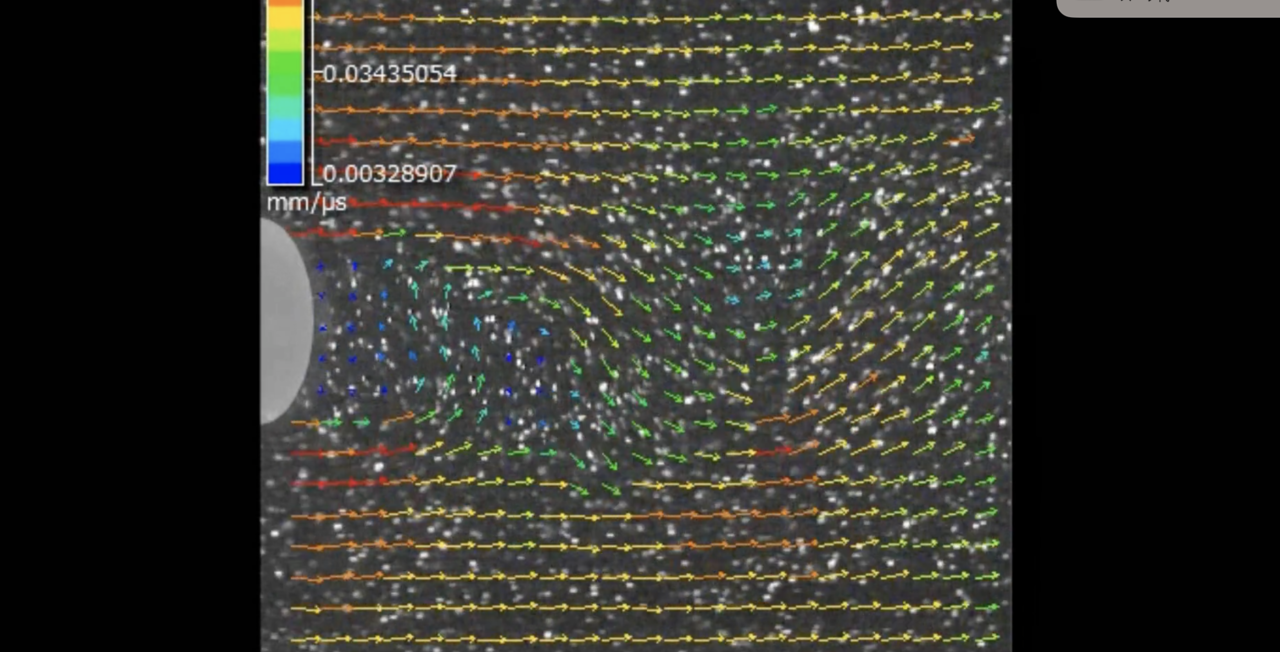

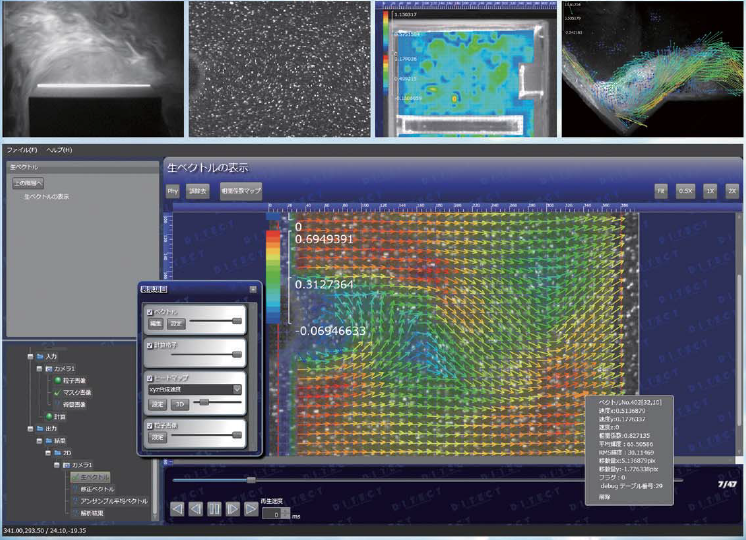

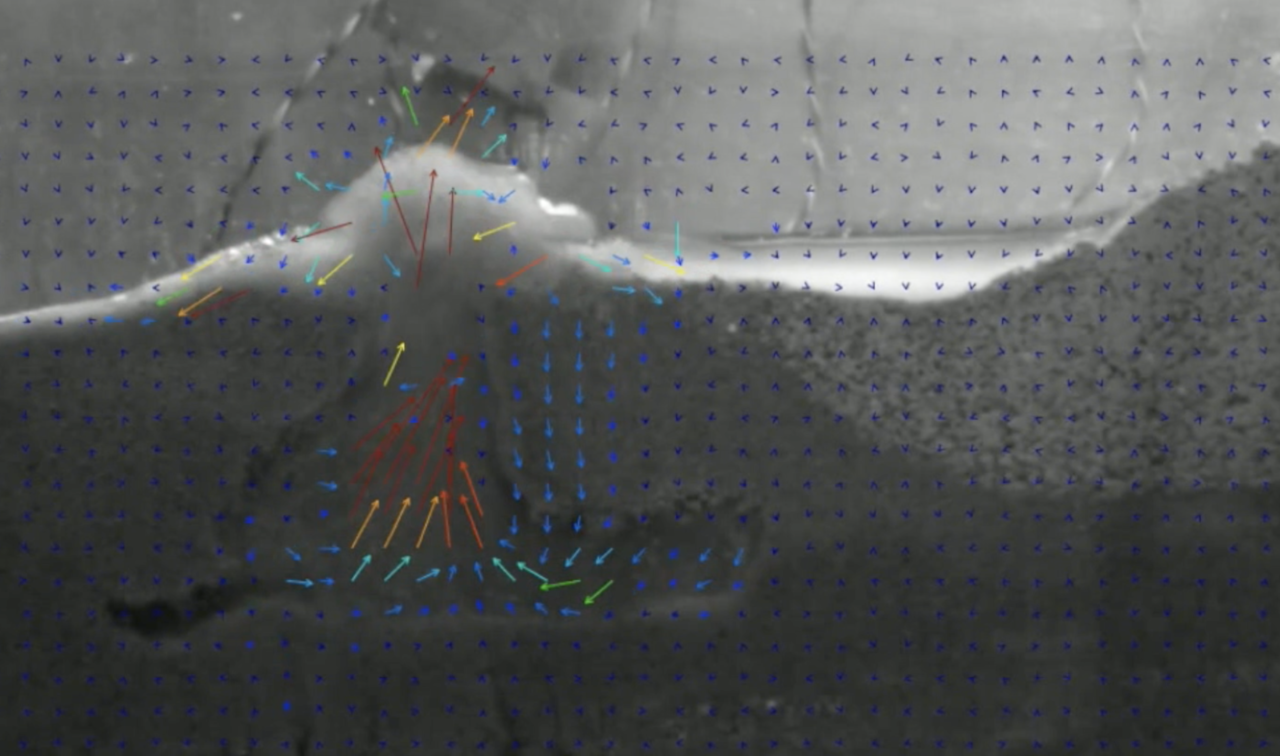

目では見えない、気体や液体を可視化し、定量的に数値を出力できるシステムです。所謂。PIVという技術を利用しております。まずはハイスピードカメラで撮影を行います。その後に、解析ソフト上にて各格子のサイズを設定し、各格子のパターンが次のフレームでどこにあるかマッチングする手法です。その為、各格子でパターンを出す必要があり、煙や粉体などのトレーサーを撮影時に入れておく必要がございます。全体的な流れ場を可視化できますので、シュミレーションソフトの実測用などにもご利用いただいております。

【導入事例】

・車体まわりの流れ解析・風洞実験時の模型へ



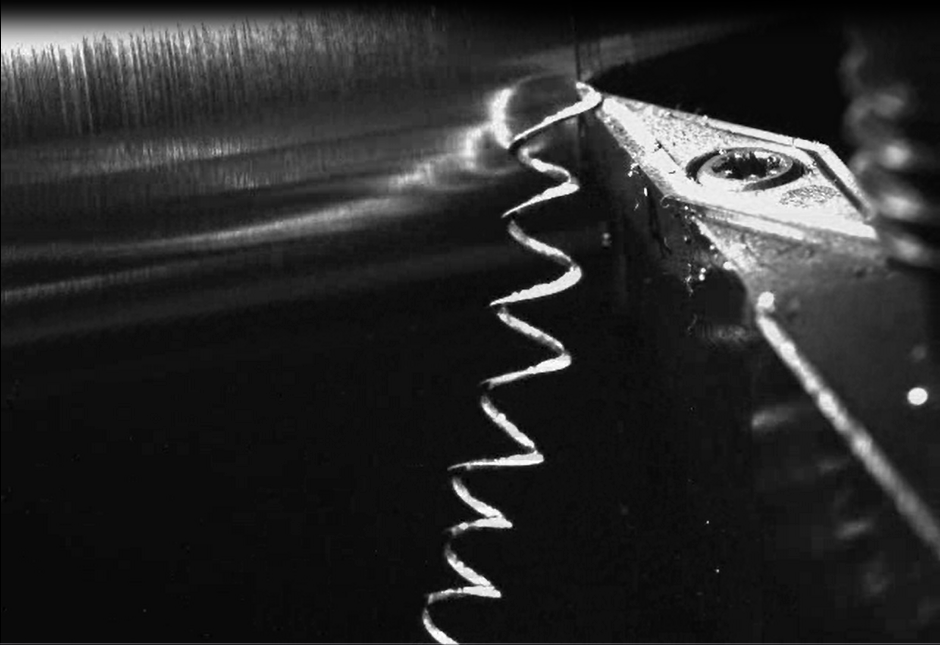

加工時の工具・切り子挙動

部品加工メーカー・工作機械メーカー

旋盤やマシ二ングの加工途中を可視化できるシステムです。

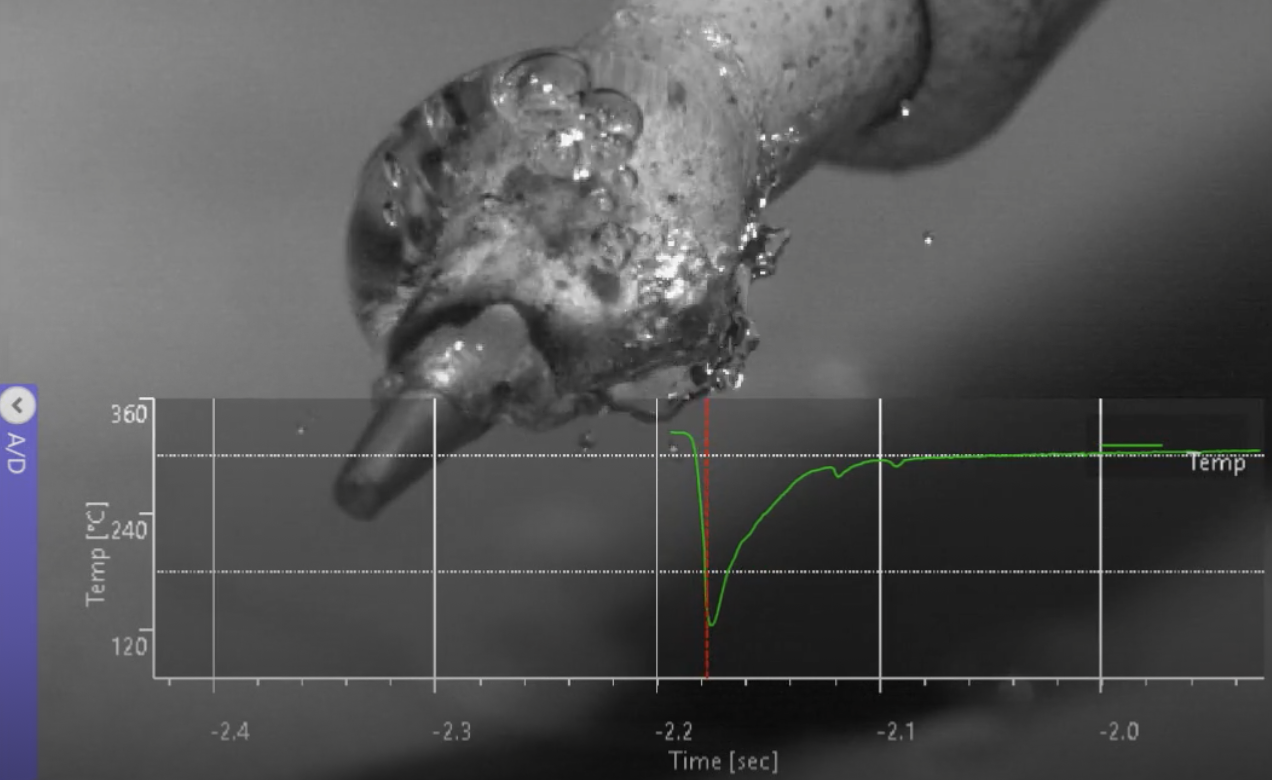

ハイスピードカメラを使用し、工具先端(最大1mm角)をクローズアップし、工具の挙動や切削時の切り子の出方を確認できます。オプションで工具の先端温度も計測することができますので、工具の摩耗も定量評価できるシステムです。

<システム構築例>

ハイスピードカメラ(約10.000コマ)、ファイバーLED、拡大レンズ、非接触温度計、取り込みPC



材料引っ張り・圧縮計測

材料メーカー・大学

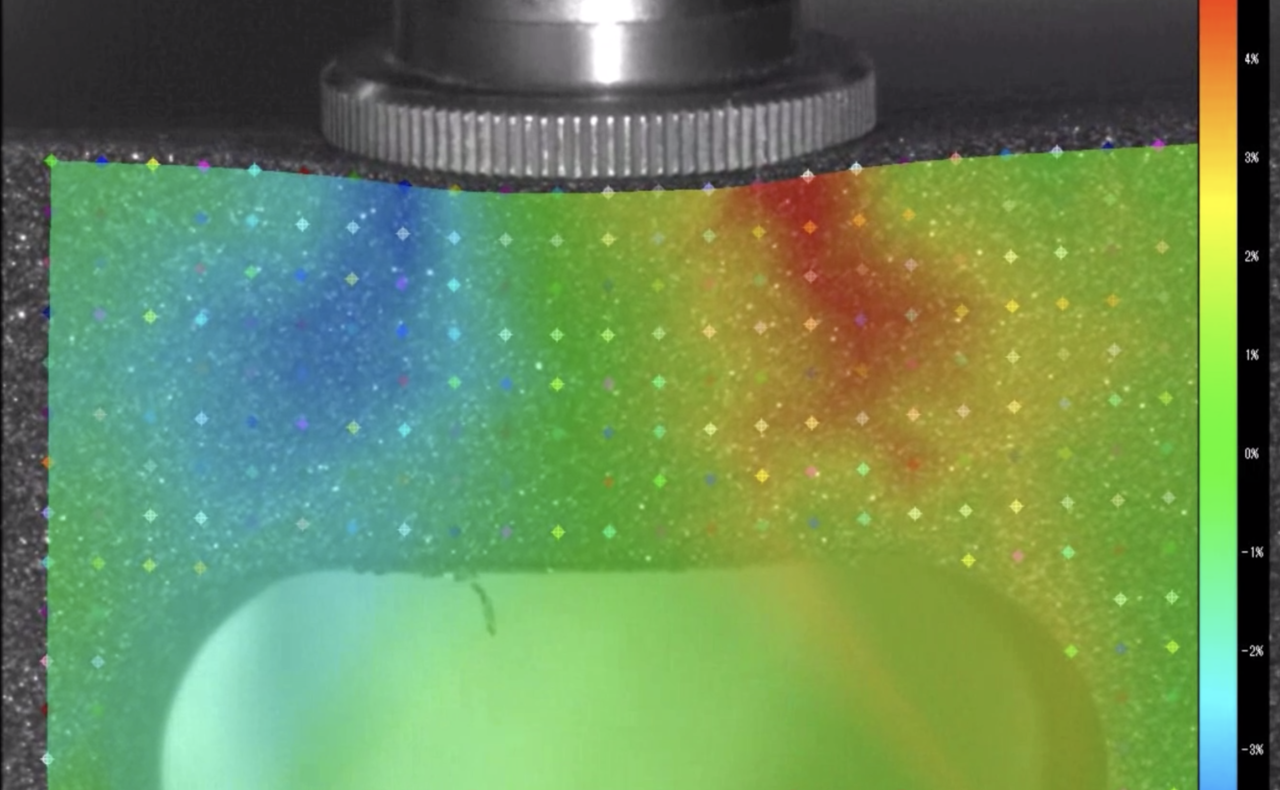

材料(コンクリートや鋼材、ゴムなど)のせん断・引っ張り・圧縮試験を画像より解析できるシステムです。ご用意いただくのは、静的試験であればCCDや一眼レフ、動的であればハイスピードカメラを使用し撮影を行います。撮影した画像より、処理をかけ、任意で指定した点や面全体の変位を非接触でアウトプット可能。

事前にマーカーをつけなくても、後から特徴点を追従できるのもメリットです。またカメラ縛りもございませんので、お手持ちのハード環境でもお使いいただけます。

【導入事例】

・コンクリートの圧縮試験・鋼材のせん断前ひずみ・ゴムの亀裂試験・木材の破壊試験

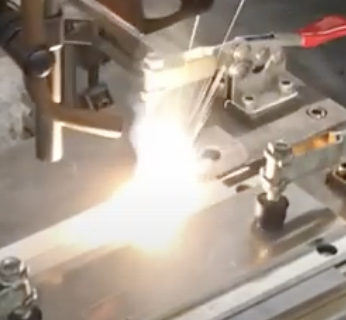

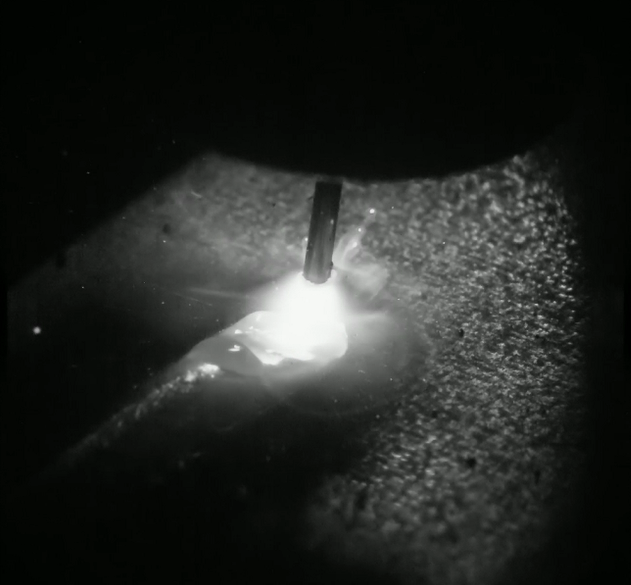

アーク溶接・レーザー溶接

自動車パーツ製造メーカー

普段目では見れない、アーク光やレーザーを可視化した事例です。

溶接時のレーザー加工ポイントや、アーク大きさ、溶融プールをハイスピードカメラを使用して可視化します。また、スパッタの速度・個数も解析可能です。オプションで設備からの電流を取り込んで同時計測・波形表示機能もございます。

【納入事例】アーク溶接、レーザー溶接

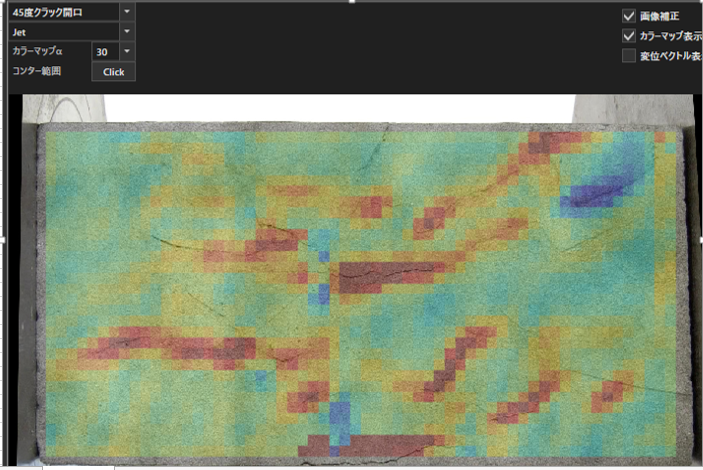

コンクリートクラック検出

ひずみも計測可能

コンクリート圧縮・引っ張り試験時にできる、クラックを検出し幅の解析を行った事例です。

従来、コンクリートのクラックは目視の判断で計測行っておりました。人の目による誤差を無くし、工数を短縮できるソフトウェアです。クラックはもちろん、材料のひずみも計測することができます。

【用途】コンクリートクラック検出・材料ひずみ



内部観察

自動車メーカー関連

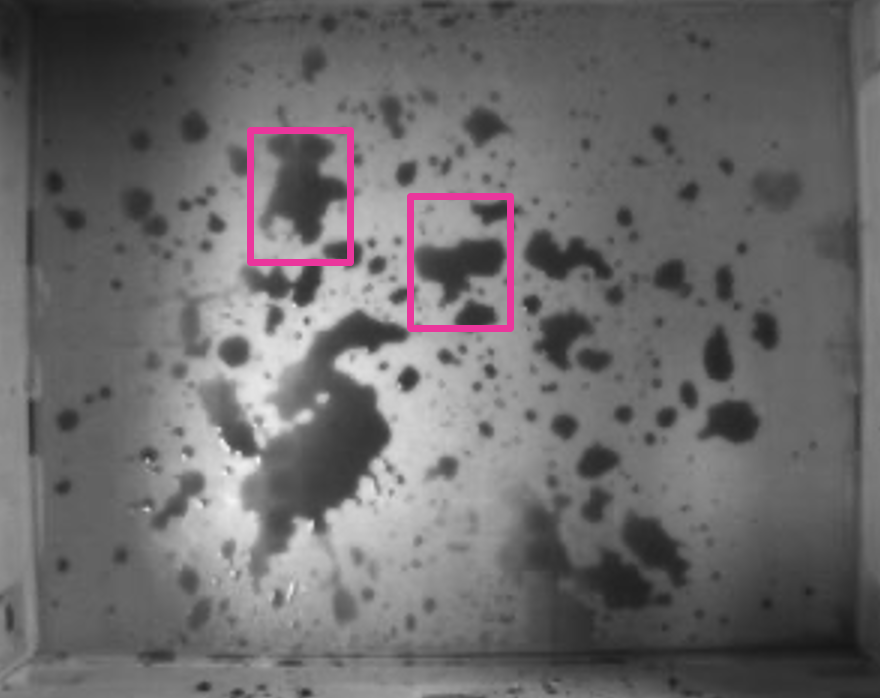

車のエンジンやトランスミッション内のオイルの挙動を観察した事例です。

オイルの飛散状況や内部ギアの挙動を撮影し、画像処理することで、今まで目で見えなかった現象をとらえることが可能。可視化には穴を開け、工業用の内視鏡をセットしハイスピードカメラを使い動画を撮影します。

【用途】エンジンオイル可視化・トランスミッション内ギア挙動

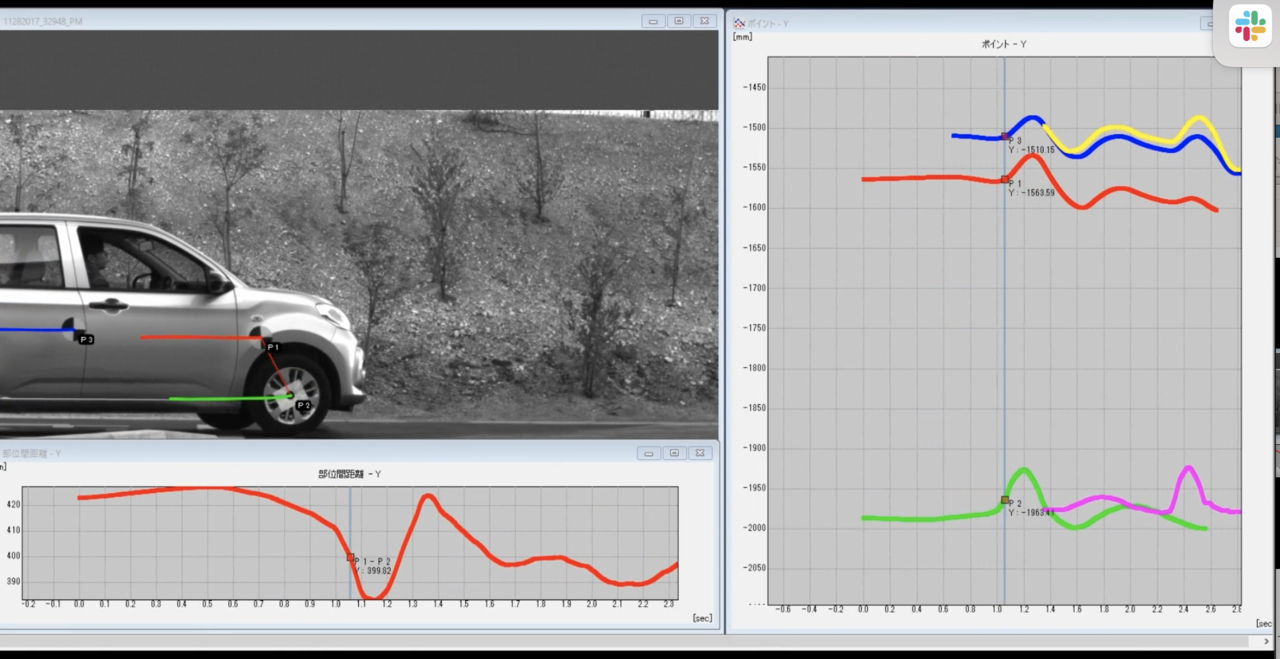

ハイスピードカメラ or 静止画を用いた画像

◆高速現象          ◆変位計測              ◆流れ解析

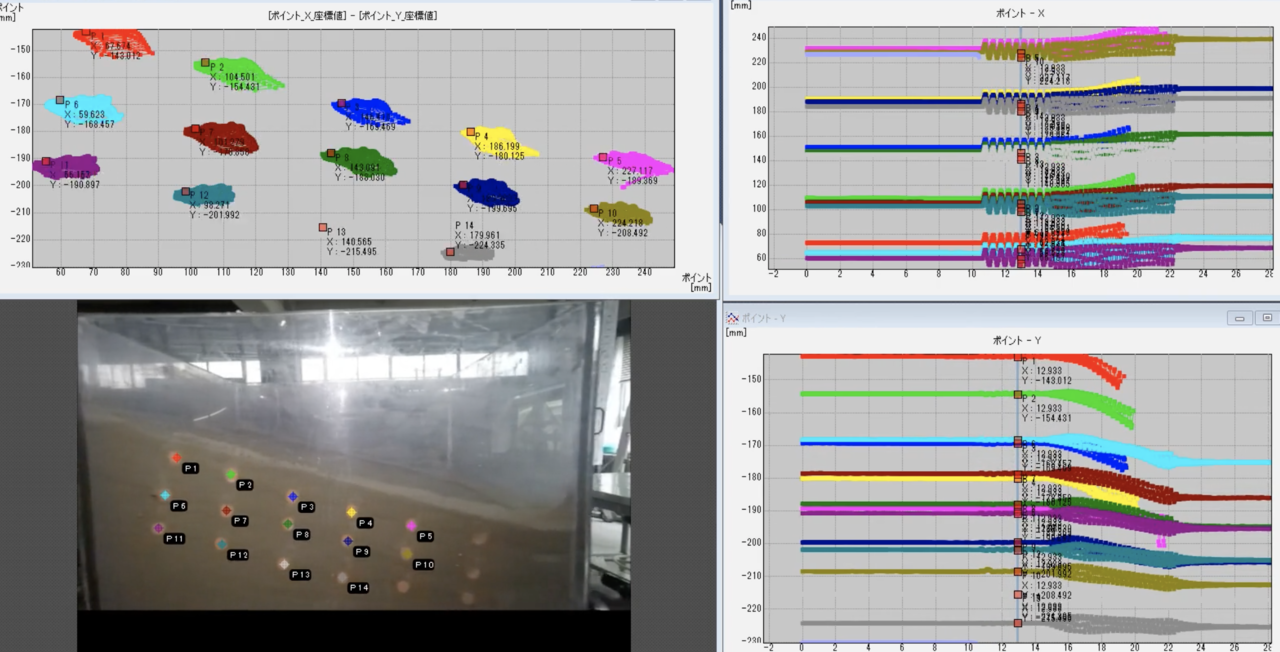

・衝突試験          ・材料引っ張り時の変位・ひずみ    ・土砂の流れ計測

・材料の破壊・破断試験    ・構造物の揺れ計測          ・遠心場での土砂の変位

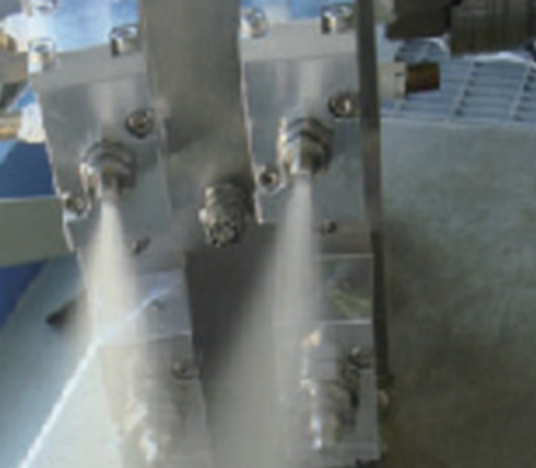

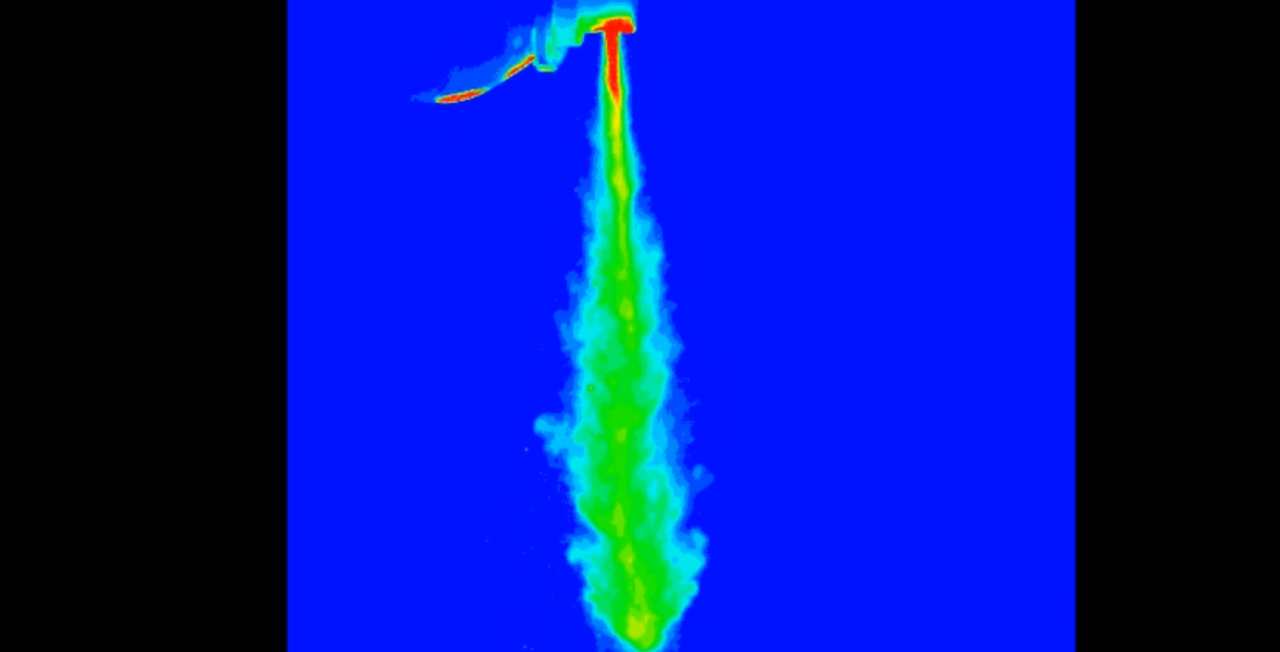

・エンジン噴霧        ・物体衝突時の変位          ・水槽内での水の流れ

・繊維の揺らぎ        ・ロボットの位置計測         ・模型での空気循環実験

・切削・溶接         ・風洞内の模型位置計測        ・交通量の可視化

◆振動計測          ・静的試験時の材料変位        ・エンジンオイルの挙動

・画像より振動物の周波数解析 ・人の歩行解析            ・車内ファンの循環

・設備機械の挙動       ・バットスイング時の姿勢       ・ドローン飛翔時の風の流れ

・アイドリング状態の車の振動 ・ゴルフボールインパクト時の変位

・エンジンの振動

導入までの流れ

お問合せからサービスをご提供するまでの流れをご紹介します。

お問合せ

・弊社問い合わせフォームorお電話にてご用途お知らせください。その後、弊社担当者より、ご連絡させていただきます。




お問合せの次のステップを記入

後日、現地にて営業担当がご訪問し、詳細ご説明と事例紹介をさせていただきます。実際の現場環境も確認お願いしております。

ステップ2の次のステップを記入

デモの日程を調整させていただき、実機でのデモを行わせていただきます。

現場環境によりますが、設置・測定・解析含めまして2時間程となります。

ステップ3の次のステップを記入

計測内容にご満足いただけますと、見積書を弊社から送付させていただきます。

見積書にご納得いただければ、契約→納品という流れとなります。
