部材寸法計測システム  〜床版や桁などの部材寸法も計測できる〜

現場でよく聞くお悩み事 ?

  • ノギスやメジャーなどの測定で結果にバラつきがある
  • 検査表への記帳、データを自動化させたい
  • 記帳漏れがあり、再計測している
  • 計測人数を減らしたい
  • DX,ICTを推進したい
  • 導入コストを減らしたい

弊社にお任せください!

導入メリット

  • 1
    カメラを複数台自由にレイアウトできるので、死角なく一度に計測できる。
  • アームがなくワイヤレスプローブを採用していることで、現場でも簡単に測定できる。
  • コンクリートの角も専用治具でばらつきなく計測可能
  • 対象の大きさは問わず計測可能
  • プローブやソフトウェアも国内製造で、カスタマイズ可能

  • 平たん性の測定も可能

システム概要

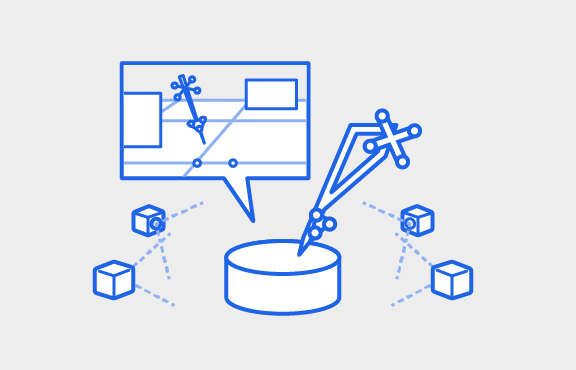

計測したい範囲を複数台の赤外線カメラで測定対象を囲み、ワイヤレスのボタン式プローブで任意のポイントを触ることで点群を作成できる3次元寸法計測システムです。座標はもちろん、倣い測定・穴径・距離・角度・なぞった軌跡を面化することができます。またCADデータとの比較も可能です。床版や桁などの大きい橋梁部材の計測でも活躍中!!DX化をされたいお客様必見のシステムです。

機器構成図

各機器の繋ぎ方を構成図に示しております。

計測原理ご紹介

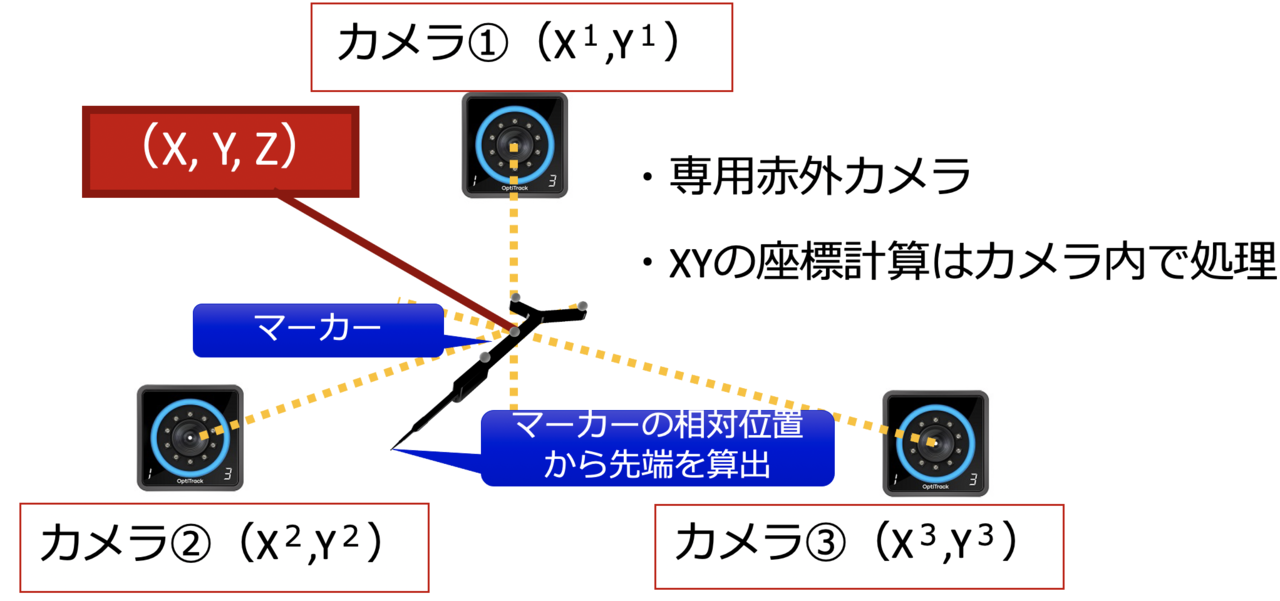

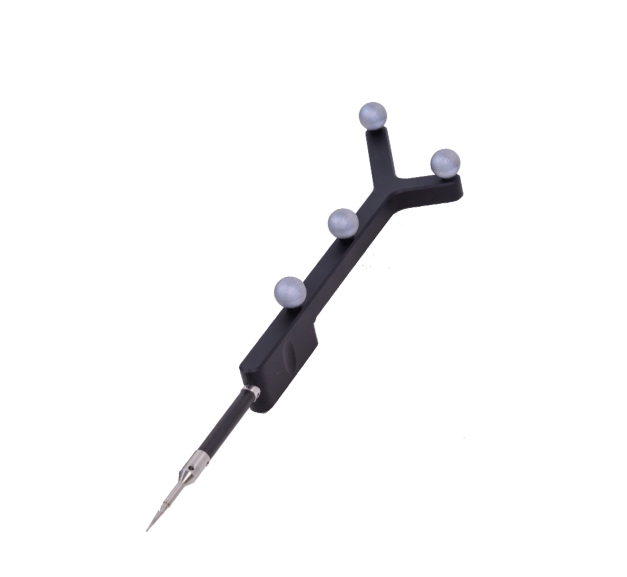

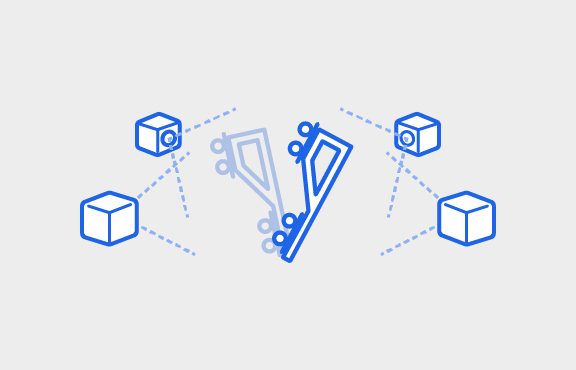

モーションキャプチャーカメラを用いて、反射マーカーの位置を三角測量の原理3次元計測を行っております。下記図のようにプローブにつけた反射マーカーの位置から、先端を計算しております。

先端が見えなくても、マーカーが見えていれば先端の点群を作成可能!裏側の計測などの優位性あり。

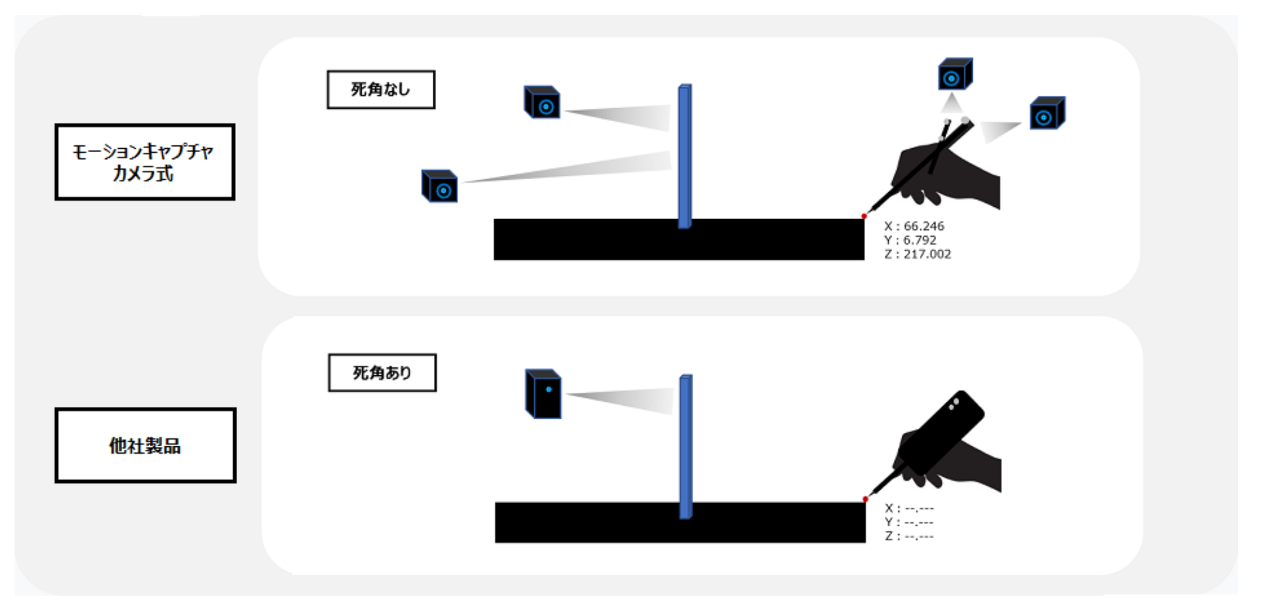

死角をカバー

他社のシステムだと、1方向からだと死角になる場合がありますが、
弊社の場合はカメラを足すことでカバーできます。

キャリブレーション

計測までの流れ➕デモ動画

設置から計測までの流れをご説明します。

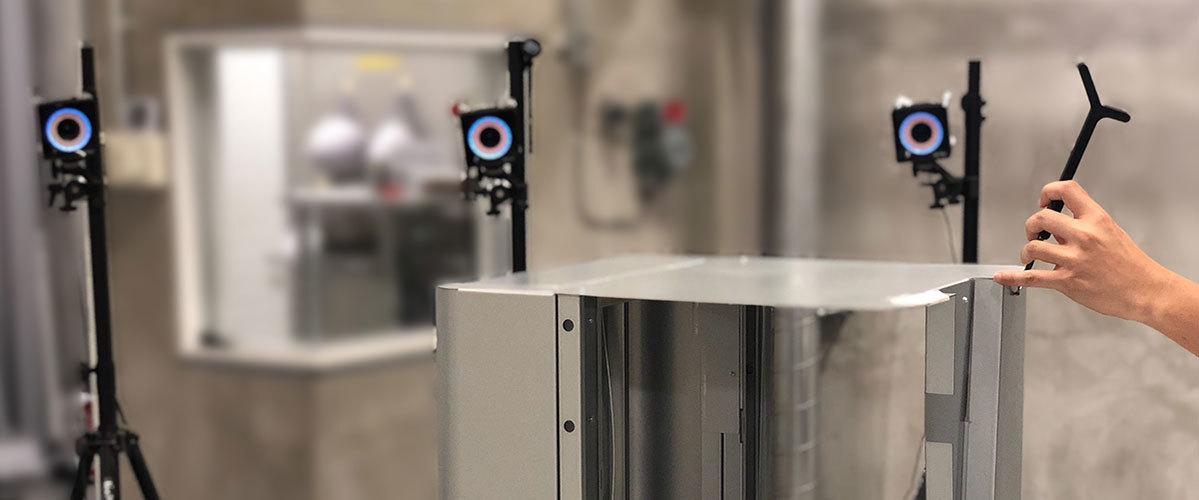

測定対象をカメラで囲い、カメラそれぞれの相対位置と向きをキャリブレーションいたします。

計測したい空間内でプローブ先端位置をキャリブレーションします。

測定したい箇所をワイヤレスプローブでタッチし点群データを作成いたします。ボタン式で1人でも作業可能です。

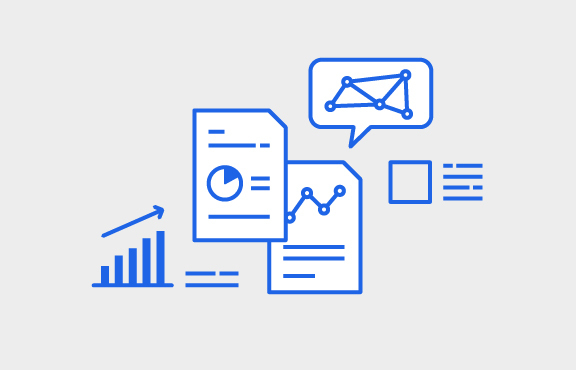

計測したデータをレポートとして出力可能。事前に入れた設計値との差異も確認でき、内容はカスタマイズも対応しております。

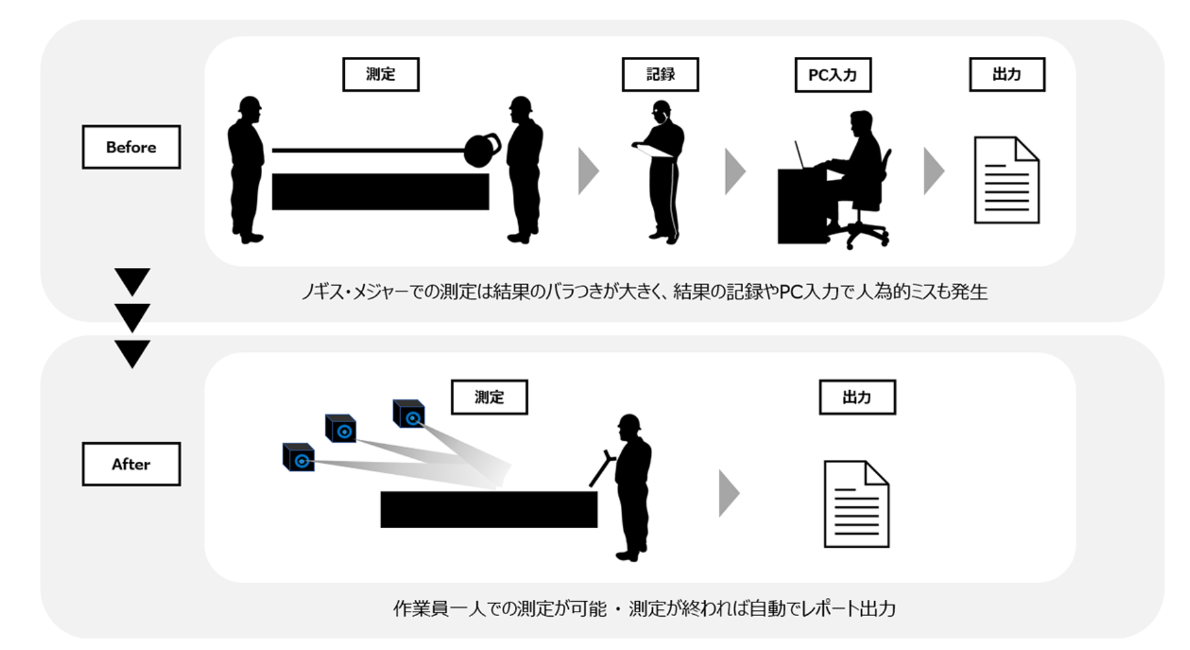

導入効果

従来の手法に比べ、人員や時間を削減可能!!

将来的に、人員を削減でき、PCへの記帳もショートカットできます。

解析ソフトウェアご紹介

SKYCOMTOUCH(計測ソフトウェア)画面

計測、計算が1つのソフトで対応ができる。カスタマイズにも対応。

機能一覧

基本測定 点、平面、円、点R、直交座標距離、2点直線間確度
演算測定 中間点(点と点の中心)
補助測定 円の平面投影
プローブ半径補正 点以外の基本測定(ダミー点による半径補正)、点測定(CAD法線方向への半径補正)
幾何公差 平面度、平行度、直角度、真円度、同心度
CAD比較 stl,obj(インポート可能ファイル形式)
座標系 機械座標系、3点指定での指定座標での座標系、3-2-1ステップでの座標系
その他 レポート出力、ワイヤレスプローピングトリガー

導入事例

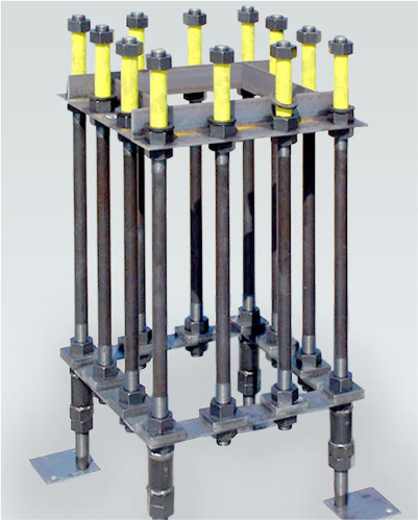

鉄筋の長さ、ピッチ計測

鋼材・建材メーカー様

鉄骨の全長や、ピッチ計測で使用されております。どうしても計測結果にばらつきが出るものや、人数を減らしたい目的で導入いただきました。DXの推進という課題もあるそうです。

【用途】

鉄骨の出来高検査、鉄筋ピッチの計測など

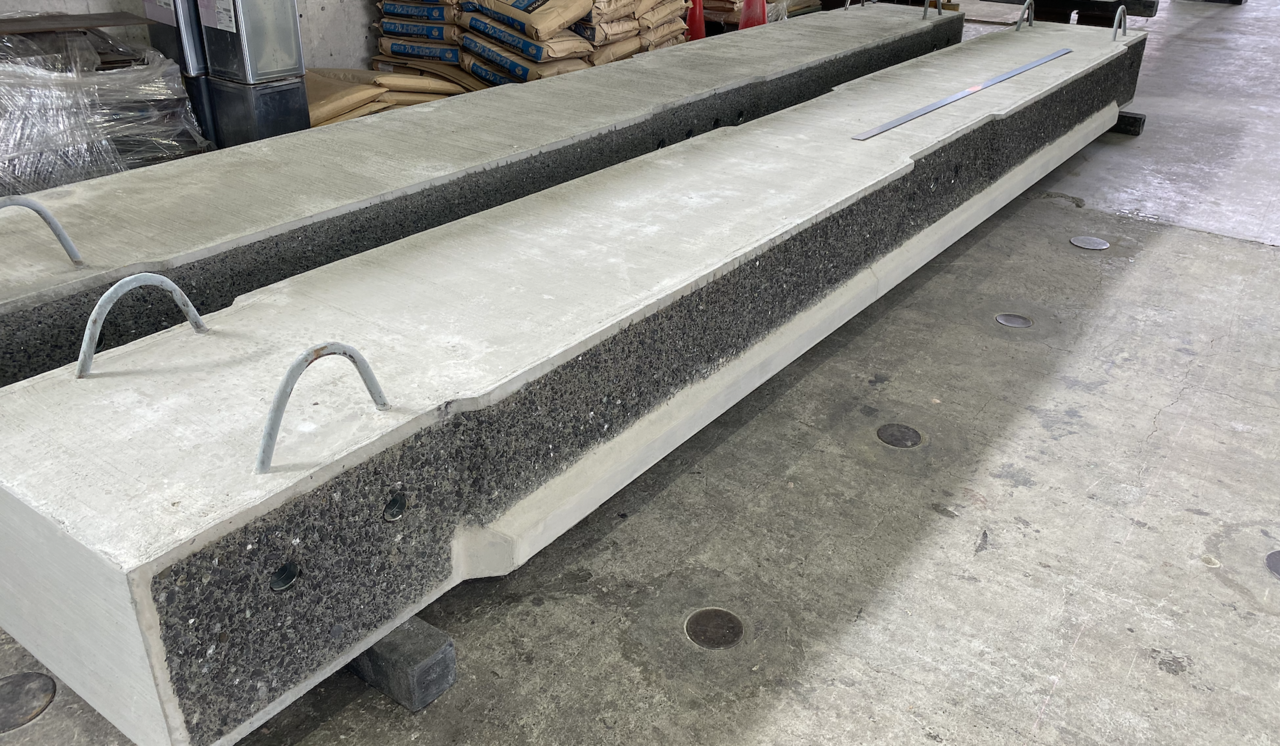

コンクリート床版、桁の寸法測定

インフラ関連企業

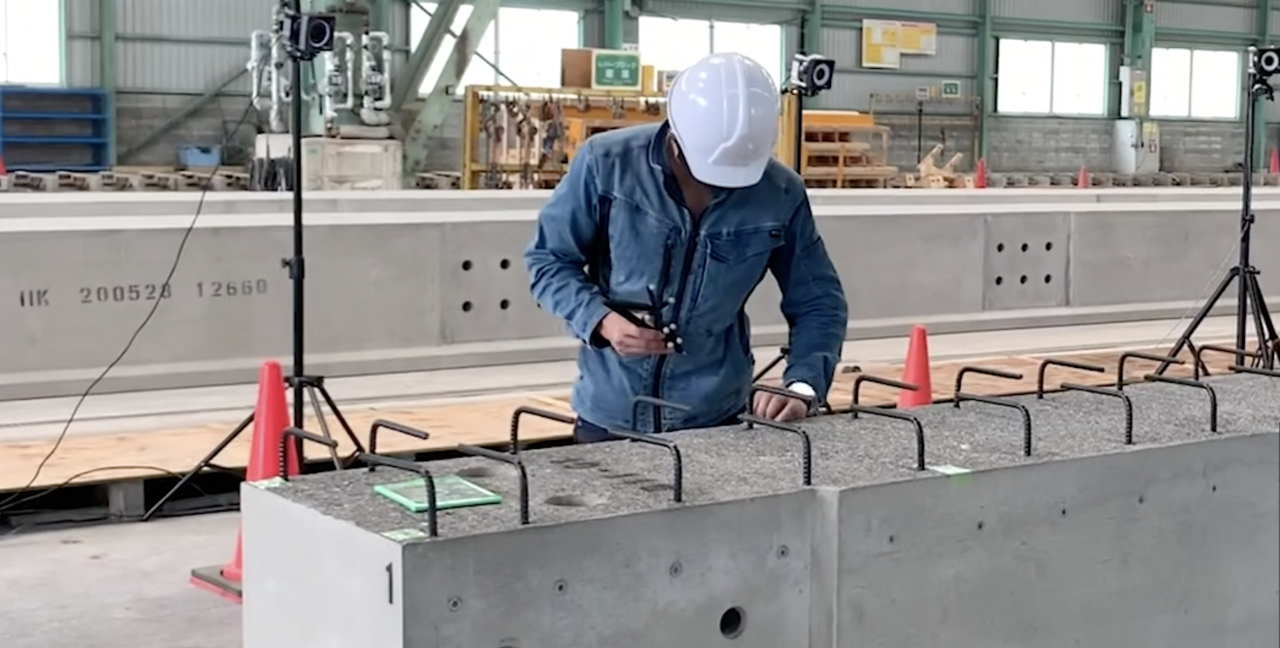

床版やT桁などの出来高検査に使用していただいております。全長はもちろん、厚さや穴径なども簡単に計測可能。測定すればレポートも標準実装しており、漏れや記帳の手間が削減可能です。平たん性もプローブで計測。

20m級でも対応可能。



複雑形状の対象

某タイヤメーカー様

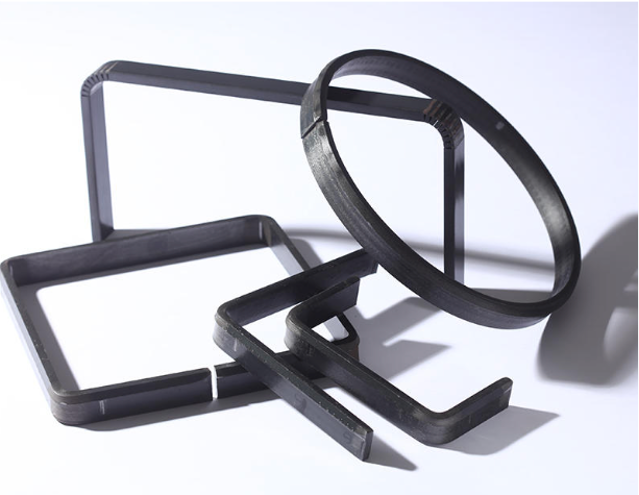

曲線があるもの、複雑な形状でメジャーで計測できない製品に対しても強みがあります。専用のR計測をしなくとも3点以上触るだけでRや円中心を算出可能。倣い測定による形状の計測も可能です。

【用途】

・樹脂の形状・ガラスなどの透明対象の形状など

構成例

カメラを工場の縁に取り付ける場合は、要求精度次第ではありますが15m-20m相当で8-10台は必要になります。

- PrimeX41カメラ 8-10台
- カメラケーブル
- コンパクトハブ
- ハブケーブル
- キャリブレーションワンド
- キャリブレーションスクエア
- カメラ固定治具
- ソフトウェア Motive: Tracker
- ソフトウェアドングル
- SKYCOM TOUCH
- 専用プローブ
- PC
- 設置調整料
- 年間サポート料

寸法計測システムの料金表

Primeカメラシステム ミニマム350万円〜(カメラ台数次第)

※エントリーパッケージには制御用PC、マーカー、保守は含まれておりません。
※上記は税別標記です。

導入までの流れ

お問合せからサービスをご提供するまでの流れをご紹介します。


お問合せ

・弊社問い合わせフォームorお電話にてご用途お知らせください。その後、弊社担当者より、ご連絡させていただきます。




面着orWebにてお打ち合わせ

後日、各エリアの営業担当がご訪問、もしくは、Web(Teams,Zomm他)ツールでお打ち合わせさせていただきます。製品の概要、事例など資料ベースでお話させていただきます。

製品のデモンストレーション

デモの日程を調整させていただき、実機でのデモを行わせていただきます。

現場環境によりますが、設置・測定・解析含めまして2時間程となります。

それ以外に、東京•愛知のスタジオにご来社or遠隔でのデモも承っております。

ご契約

計測内容にご満足いただけますと、見積書を弊社から送付させていただきます。

見積書にご納得いただければ、契約→納品という流れとなります。

いかがでしょうか。

このように、弊社の3次元寸法計測システムがあれば、複雑な形状対象や大型対象の寸法がフレキシブルに計測でき、手作業の工程がデジタル化することができます。
3次元寸法計測について興味をお持ちの方は、ぜひお気軽にお問合せ・ご相談ください。

最後までお読みいただき、誠にありがとうございました。今まではアナログばかりでデジタルは・・・というお客様も問題ございません。弊社が一からお手伝いさせていただき、その後のご運用までお付き合いいたします。まずは話だけでもということがあれば、下記よりお問合せお願いいたします。

皆さまからのご連絡お待ちしております。
