簡易モーションキャプチャーシステム SHADOWのご紹介

こんなことができる

  • カメラレスで、センサと取り付けるだけで手軽に人の動きを可視化可能
  • 屋外スポーツや工場など広範囲にデータを取得したい
  • スマホやアンドロイドで計測したい
  • 初心者でも手軽に計測可能

システム概要

モーションカメラを使ったシステムだと、高価な上、エンジニアも不在で運用に不安がある方必見のシステムです。精度や計測内容を減らし、安価且つ、どこでも簡単に計測できる、作業分析ツールです。慣性センサ式モーションキャプチャシステム「Shadow」は、複数のIMU(慣性計測ユニット)のついた専用ウェアを着用して全身の動きをキャプチャするシステムです。  カメラ設置の場所や、死角の問題でカメラをたくさん配置する手間がなくなります。

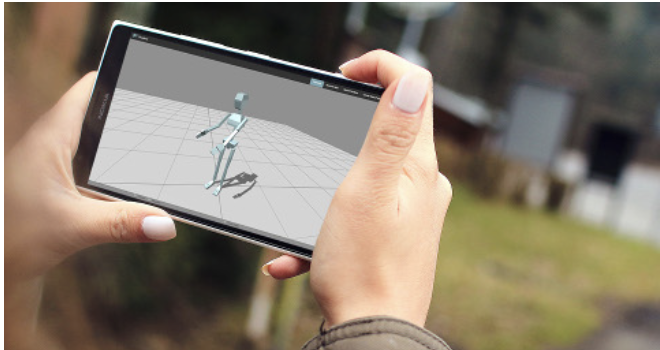

又、「Shadow」はPC以外にスマホなどのアンドロイド端末で計測、モニタリング可能です。(Windows、Mac、Linux、iOS、Android)取得できるデータは各ポイントの9自由度データを吸い出しでき、別途動作分析ソフトウェア・VR(仮想現実)・開発プラットフォームに対応しています。

光学式モーションキャプチャーOptiTrack



システム構成例

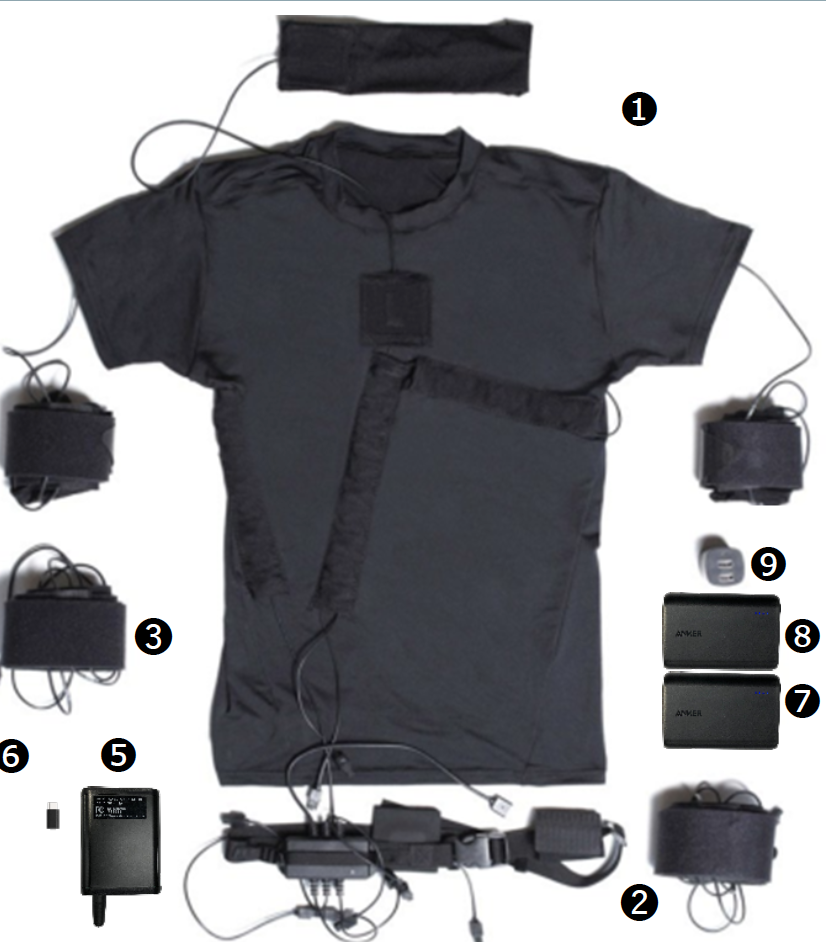

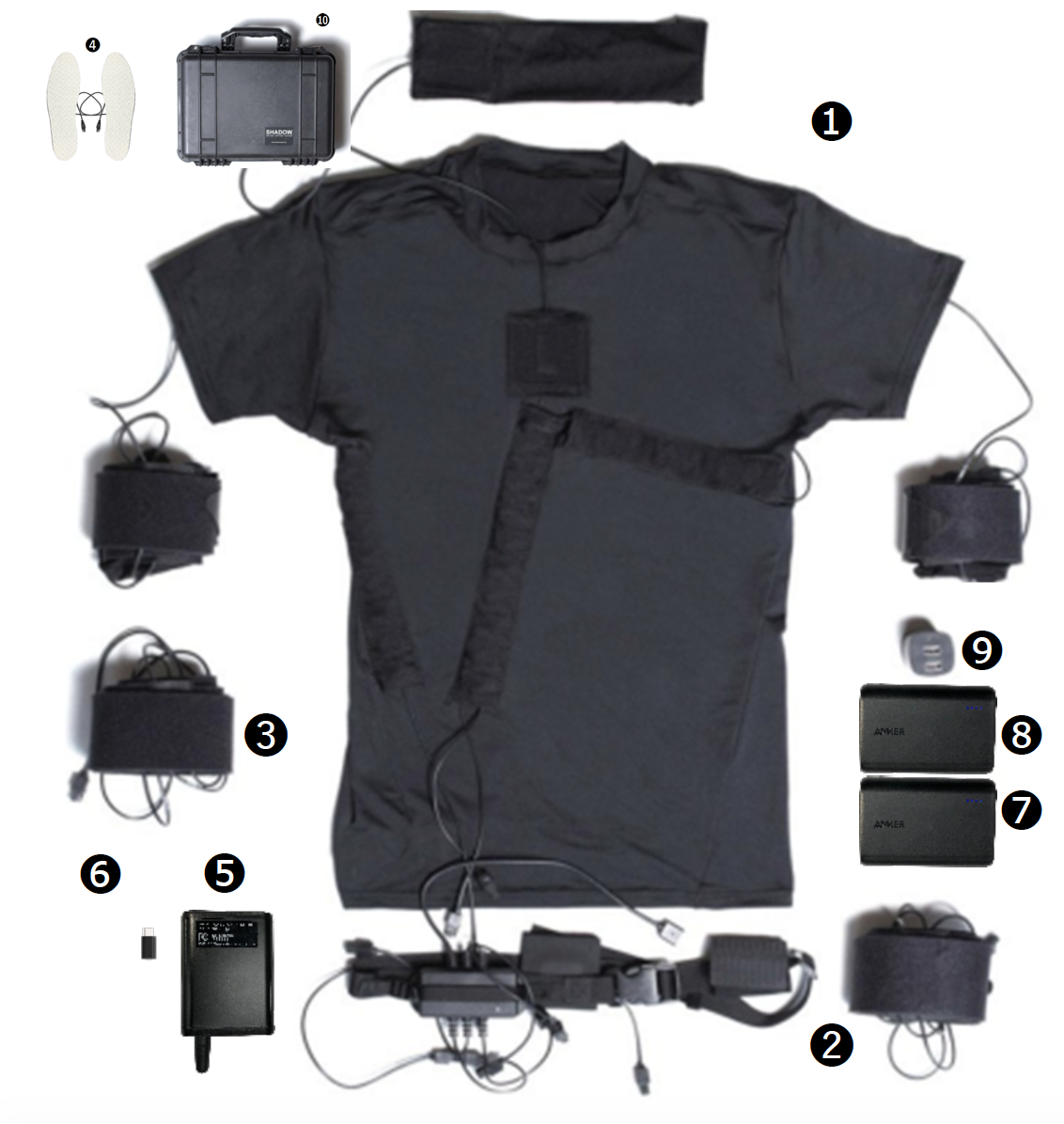

各部名称

❶センサ: シャツ(両肩+胸)+右⼿+左⼿+頭

❷センサ: 腰ベルト+左⾜

❸センサ: 右⾜

➍センサ: インソールÅ~2(右⾜、左⾜)

❺通信ハブ: データ収集、送信機

❻接続ケーブル

❼モバイルバッテリ

❽モバイルバッテリ(予備)

❾モバイルバッテリ充電機材等

❿キャリングケース

システム仕様

センサー

IMU* 17個

圧⼒インソール

サイズ

33Å~18Å~6mm

無線

Wi-Fi 802.11n

屋内距離:32 m、屋外距離:95 m

サンプリングレート

出⼒:100/200/400 Hzから選択

内部更新:1000 Hz

重量

システム:1.1 kg

キャリングケース:6.5 kg

コントローラ

32 GBストレージ

LEDステータス表⽰あり

ドリフトフリー、3次元回転

静的精度:0.5°、動的精度:2°

バッテリ

8時間、容量10 Ah

モバイルバッテリ(2式)

レイテンシー

無線(Wi-Fi):20 ms

有線(USB):5 ms

※IMUセンサの情報



レンジ

解像度

加速度計

ジャイロスコープ

地磁気センサ

±2, 4, 8, 16 g

±4000 °/s

±8 gauss

0.18 mg

0.12 °/s

0.25 mG

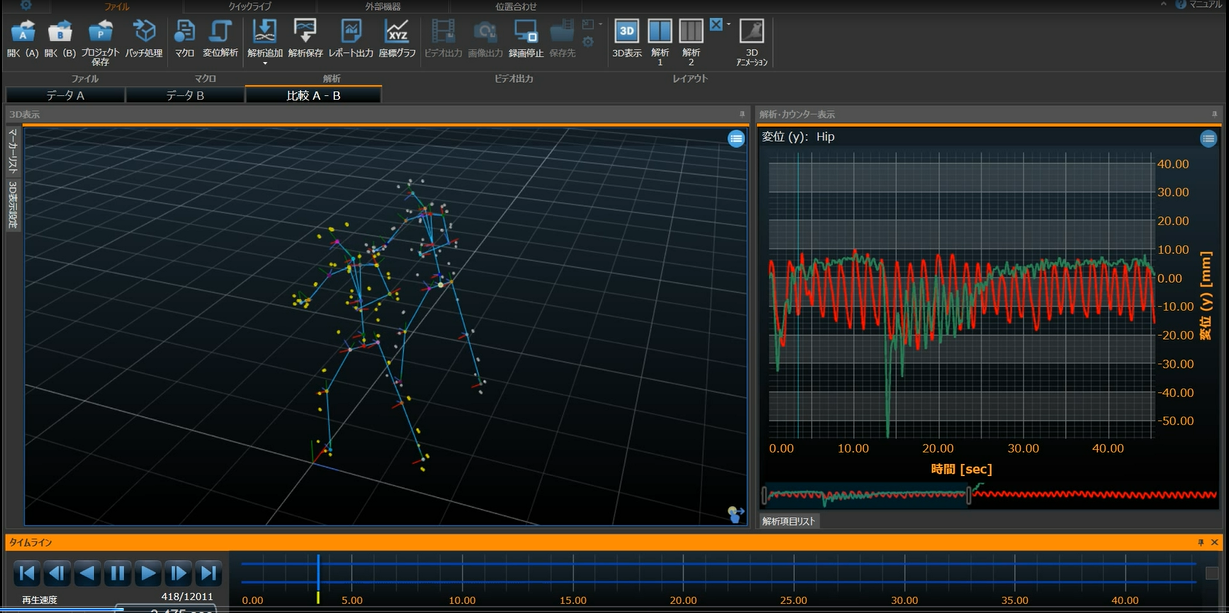

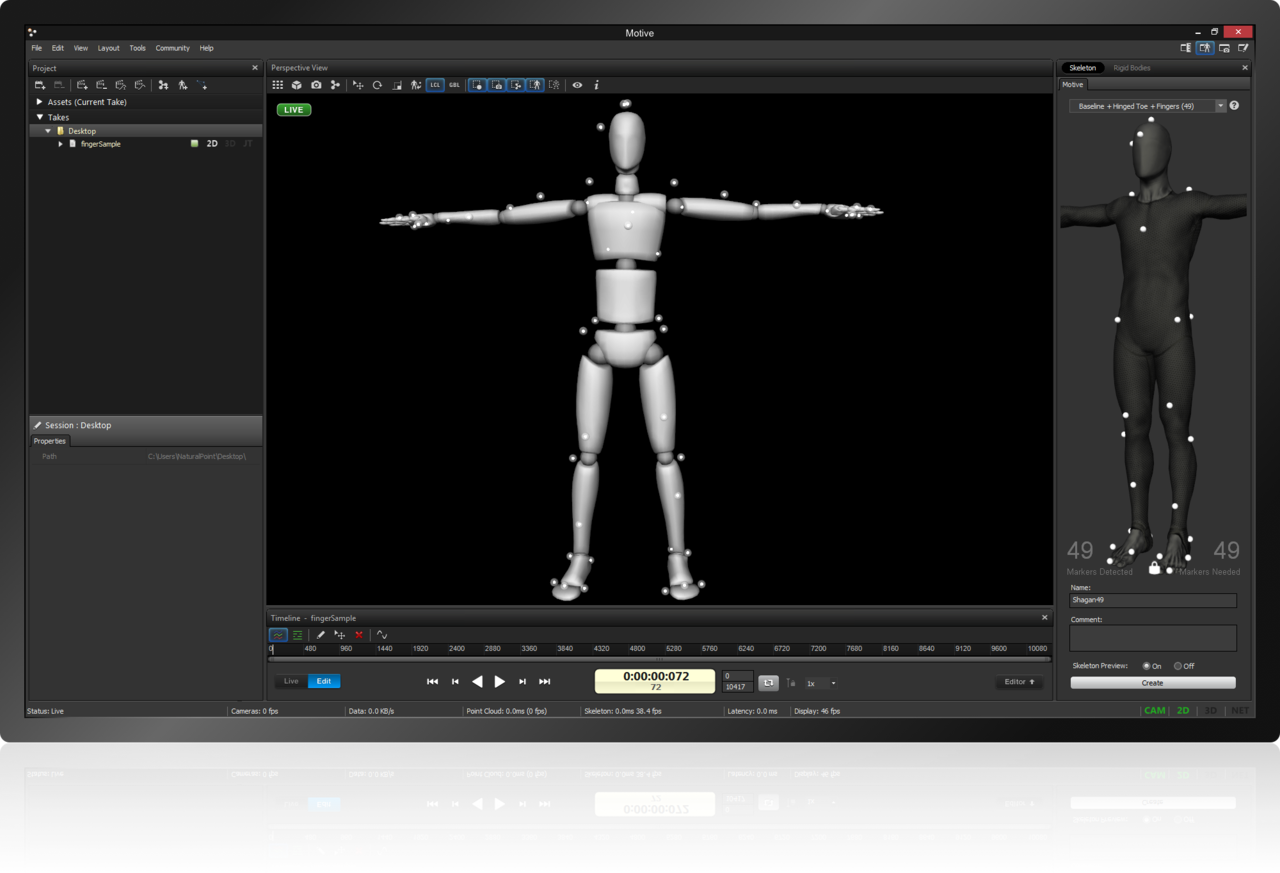

  • モーションキャプチャーで取得した座標より、下記解析が行えます。
3次元座標、速度、加速度、相対変位、相対速度、相対加速度
直線 角度(平面になす角度、OptiTrackの座標系の確実が構成する面への投影角度)
角速度、角加速度
2直線 角度(相対角、OptiTrackの座標系の確実が構成する面への投影角度)、角速度、角加速度

計測までの流れ

計測までの流れ

設置から計測までの流れをご説明します。

専用のスーツに着替えていただきます。

所要時間約10分

スマホやタブレットに接続します。

所要時間約2分

Tのポーズでキャリブレーションを行えば即計測可能。

取得した3次元座標から、各解析を行います。

例:腕の角度、重心位置など

導入までの流れ

お問合せからサービスをご提供するまでの流れをご紹介します。
※ステップが5つない場合は、部品を選択>不要なステップを右パネルで非表示にしてください。

お問合せ

・弊社問い合わせフォームorお電話にてご用途お知らせください。その後、弊社担当者より、ご連絡させていただきます。




お問合せの次のステップを記入

後日、現地にて営業担当がご訪問し、詳細ご説明と事例紹介をさせていただきます。実際の現場環境も確認お願いしております。

ステップ2の次のステップを記入

デモの日程を調整させていただき、実機でのデモを行わせていただきます。

現場環境によりますが、設置・測定・解析含めまして2時間程となります。

ステップ3の次のステップを記入

計測内容にご満足いただけますと、見積書を弊社から送付させていただきます。

見積書にご納得いただければ、契約→納品という流れとなります。

いかがでしょうか。

このように、弊社の3次元寸法計測システムがあれば、複雑な形状対象や大型対象の寸法がフレキシブルに計測でき、手作業の工程がデジタル化することができます。
3次元寸法計測について興味をお持ちの方は、ぜひお気軽にお問合せ・ご相談ください。

最後までお読みいただき、誠にありがとうございました。今まではアナログばかりでデジタルは・・・というお客様も問題ございません。弊社が一からお手伝いさせていただき、その後のご運用までお付き合いいたします。まずは話だけでもということがあれば、下記よりお問合せお願いいたします。

皆さまからのご連絡お待ちしております。
