ひずみ(DIC)計測ソフトウェア Dipp-Strain

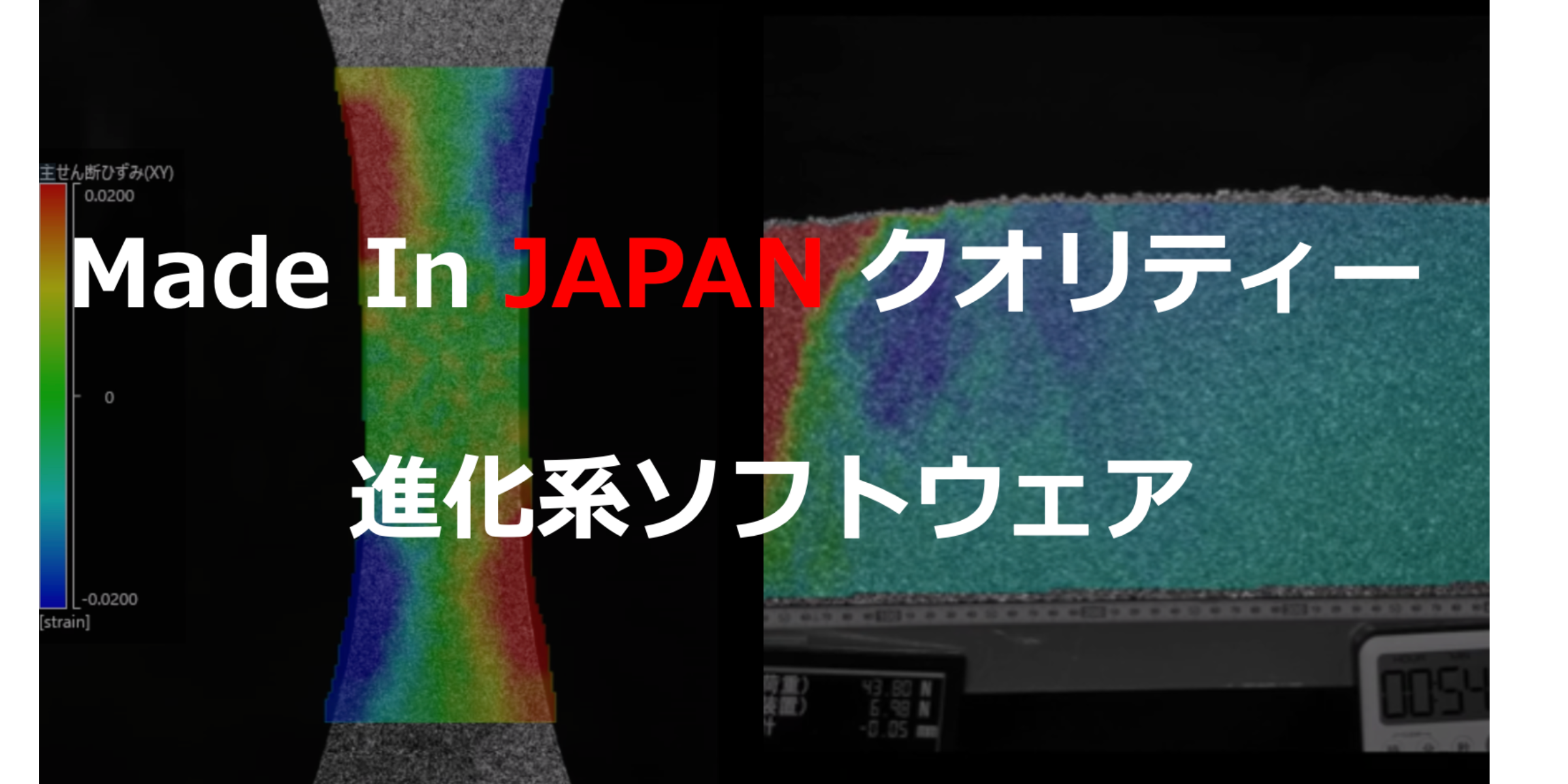

ひずみを可視化
Dipp-Strainは対象のひずみを解析する実測ソフトウェアです。カメラなどの動画像を用いてデジタル相関法(DIC)を用いて計算処理します。

ひずみ解析ソフトウェアの概要

計測対象物にランダムパターンを塗布し、デジタル画像相関法(DIC: Digital Image Correlation)をの原理で対象の変位とひずみを可視化できるシステムです。2Dはもちろん、3Dに対応しており、全て国内で開発した製品です。

なぜDipp-Strainを選ぶのか?

  • 動画像の情報からひずみ値を計算できる
  • ひずみゲージを貼る手間を削減
  • 全体挙動を可視化できる
  • 国内開発、安心の国内サポート
  • マニュアル、ソフトが日本語で便利
  • ソフトウェア単体で購入できる
  • カメラしばりがない
  • 南は沖縄、北は北海道まで出張デモ可能

ひずみ(歪み)とは?

元の長さに力が加わり、伸びたり縮んだりした割合のことを「ひずみ」と呼びます。ひずみには単位がありませんが、ε(イプシロン)やst(ストレイン)、%(パーセント)を単位の代わりに使用することがあります。

計算手法 デジタル相関法とは?

DICDigital Image Correlationと通称呼ばれております。

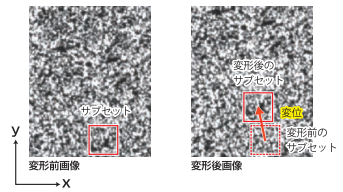

試験片表面にスプレーなどで塗布したランダムパターンと呼ばれる模様の変化を画像解析することで、表面ひずみ分布の時間的変化を解析する手法です。 1時刻目で設定したサブセットを、2時刻目で隣接した画素を探査し、相関係数の高い箇所を変位後のサブセットとして設定します。この作業を繰り返し座標を出力していきます。

ランダムパターンイメージ

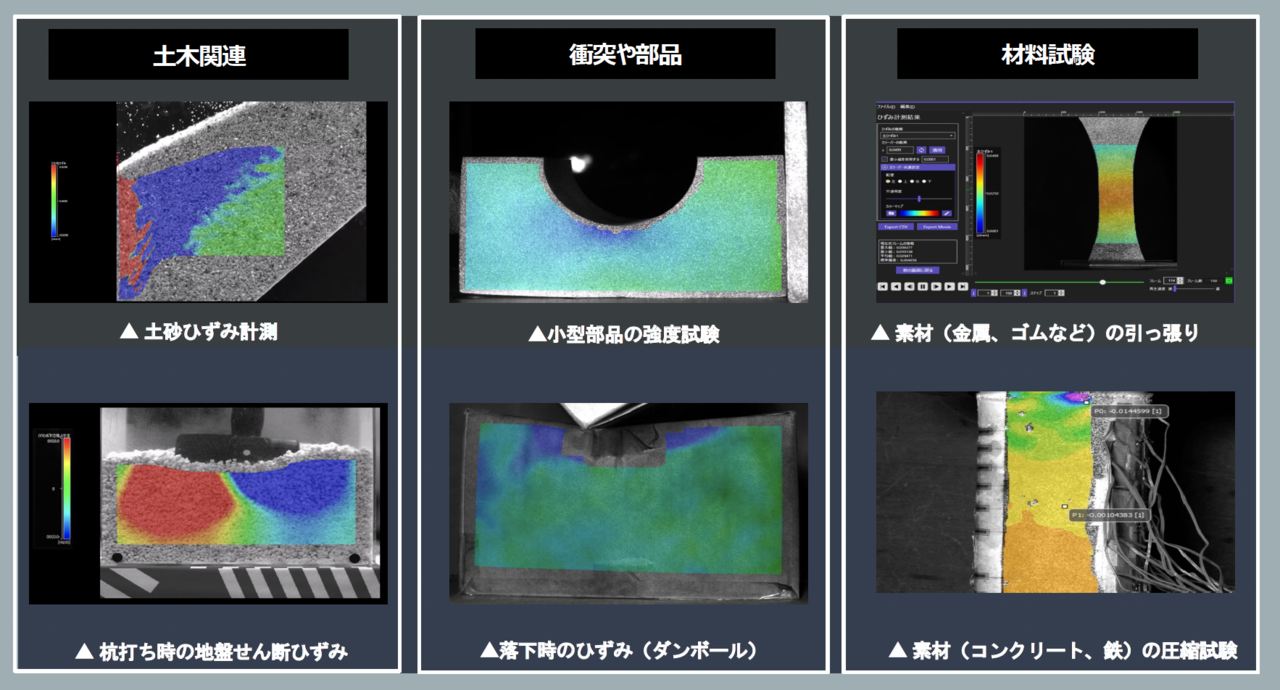

活用事例 アプリケーション

◆自動車部品

・回転中のプロペラの変形・回転中のタイヤのひずみ・エキマニのひずみ・サスペンションのひずみ

・ドア開閉時の車体表面のひずみ・ゴムの摩擦ひずみ・開発製品の検証

◆材料部品

・金属・樹脂・木材・コンクリート・ガラス・ゴムなどの引張圧縮時のひずみ・風洞内での金属板の揺れ(ひずみ)・電子部品(基板)熱膨張時のひずみ・電池フィルムのレーザー刻印時のひずみ

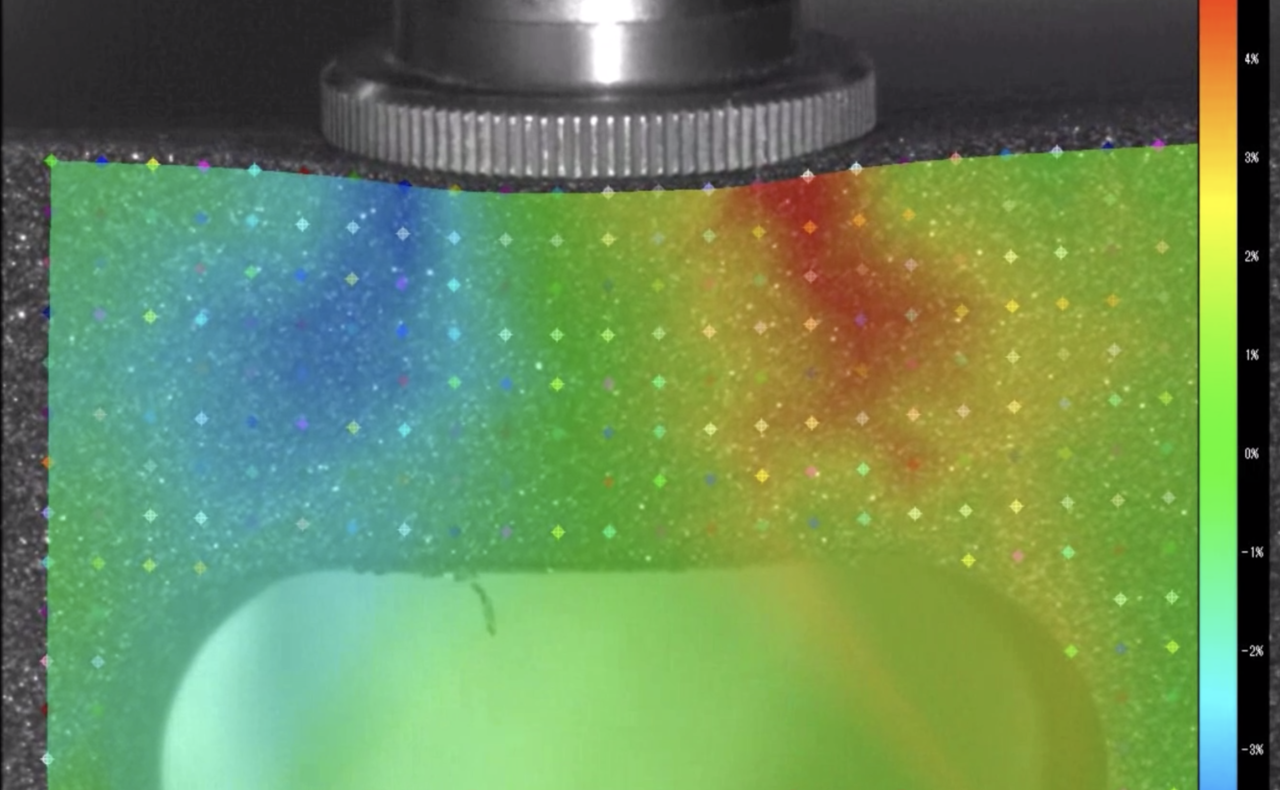

材料引っ張り時のひずみ計測

材料メーカー

材料の変形をひずみで表現

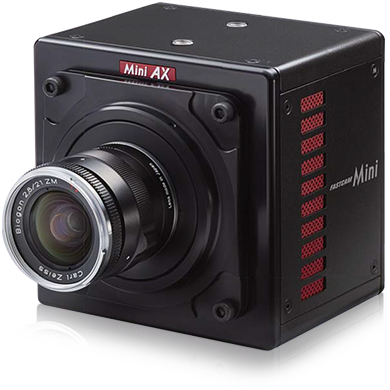

材料(コンクリートや鋼材、ゴムなど)のせん断・引っ張り・圧縮試験を画像より解析できるソフトウェアです。ご用意いただくのは、静的試験であればCCDや一眼レフ、動的であればハイスピードカメラを使用し撮影を行います。撮影した動画像より、デジタル相関法を用いてひずみを計算します。
2D/3D両方に対応しており、ひずみゲージ貼れない、貼りたくないなど非接触で計測実現。

【導入事例】

・コンクリートの圧縮試験・鋼材のせん断前ひずみ・ゴムの亀裂試験・木材の破壊試験

自動車部品のひずみ計測

自動車製造業界

ボデーや足回りなどのひずみ計測

自動車部品でも多く実績がございます。タイヤの素材、ドア、窓、その他の小さい部品などの耐久性能を検証する際に弊社ひずみソフトをご使用いただいております。
ひずみゲージが手間、そもそも貼れないなどの計測でも非接触で全体挙動を可視化します。

【導入事例】

・足回り部品のひずみ計測、ボデーのひずみ、電池のひずみ計測

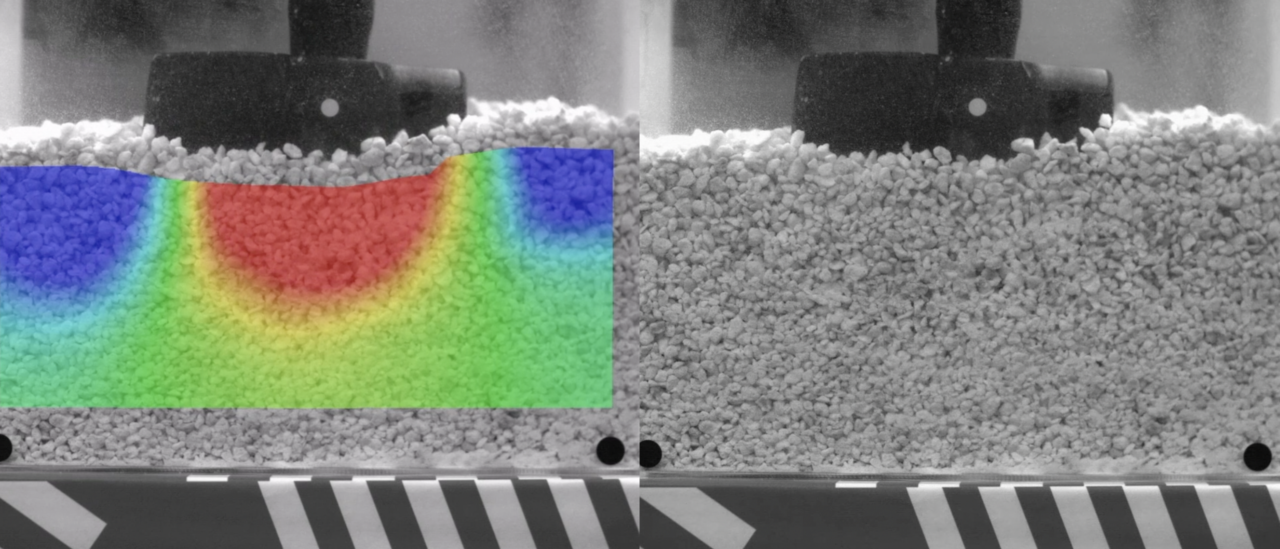

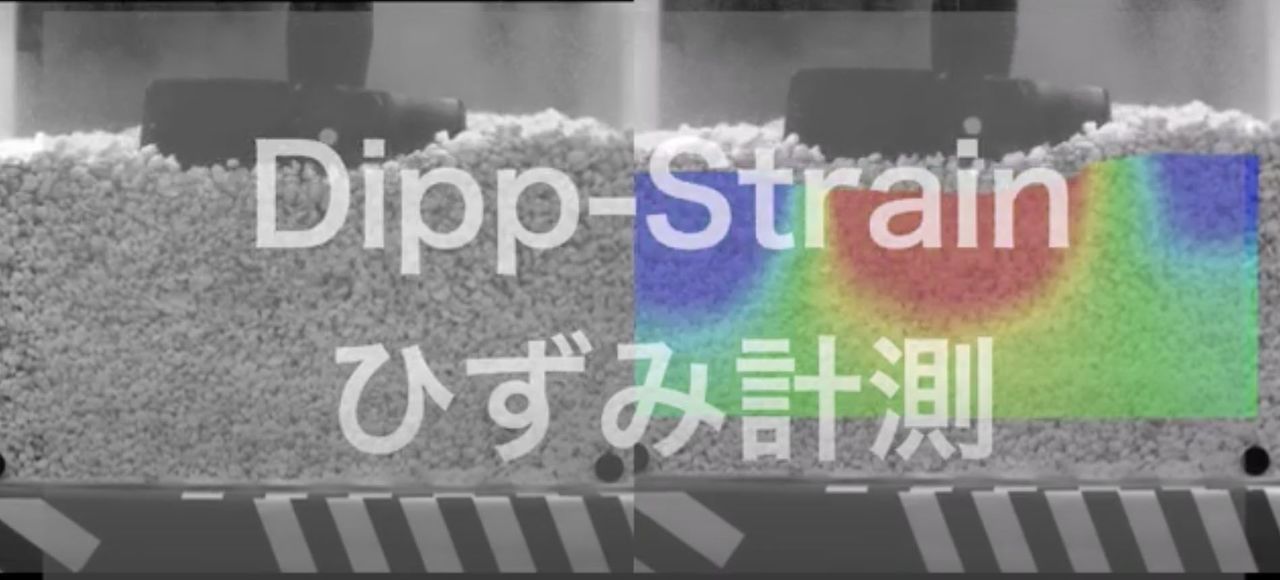

地盤、土砂のひずみ解析

大学研究室、研究機関

土砂の挙動を歪みで表現、地盤の歪み

地盤、土砂のパターンからひずみを解析した実績です。表層と中がどうなっているのか解析可能です。

対象【砂、土砂、地盤など】



計測までのフロー動画

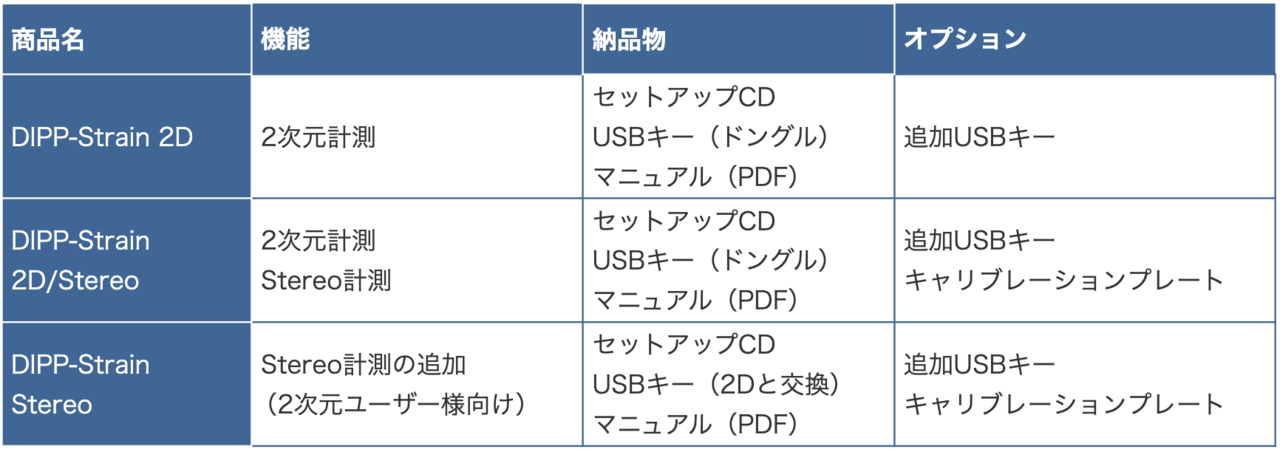

製品構成

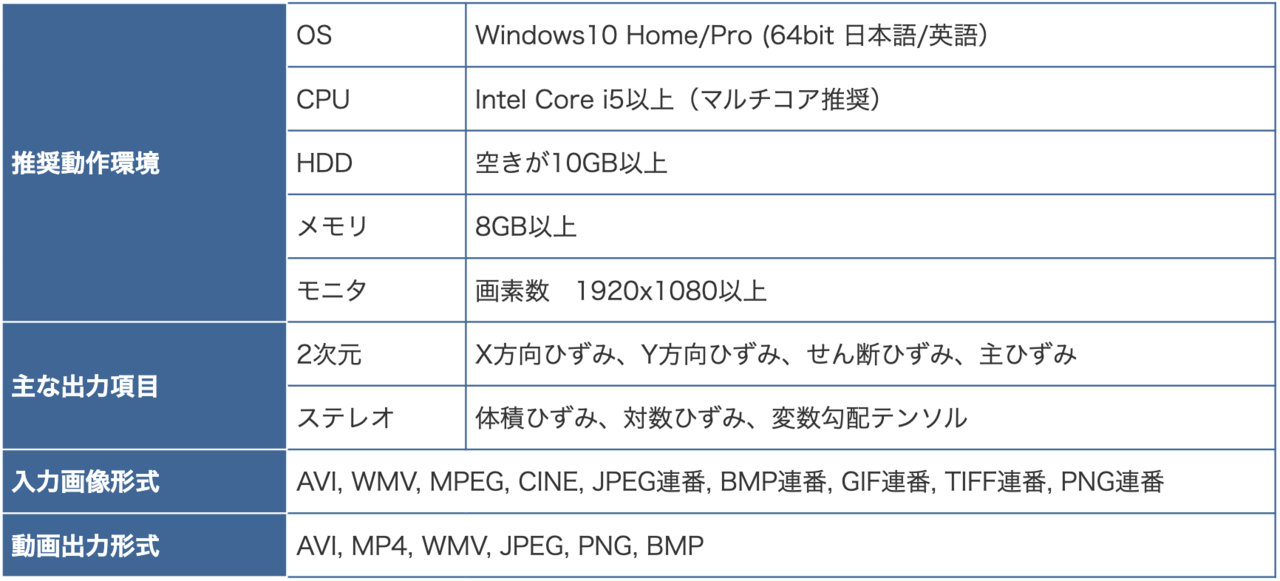

動作環境

お客様からの声

国内製品は貴重

自動車業界

DIC自体は、海外製品が多く、価格高価な印象でした。Dipp-Starinは国内で開発されており、まだまだ若い製品ではありますが、サポート含め大変有難いです。また海外製に比べると半額以下で導入できる点もメーカー努力を感じました。ソフト単体での販売も可能だそうですが、カメラの選定からお手伝いいただき、設備検証に役立っております。

大学の予算内でも捻出可能

大学教員

自作のひずみ解析を利用していました.
学生に作ってもらったものなので見栄えが悪く、良いものがあれば買い替えたいくらいで思っていました。そんな時、エースポイントさんから「画像いただければ解析してみますよ」がキッカケで、でデモをお願いしました。手持ちのソフトに比べ完成度も高く、導入コストも大学ユーザーには最適かと思います。今年の卒論で活躍してくれることを願っています。

導入実績

アカデミック:
東京大学、京都大学、東京工業大学、名古屋大学、東北大学、山形大学、金沢大学、芝浦工業大学、日本大学、名城大学、静岡大学、中部大学、岐阜大学、大阪大学、大阪公立大学、中央大学、神戸大学、慶應義塾大学、千葉大学、関西大学、早稲田大学、明治大学、広島大学、横浜国立大学、九州大学、熊本大学など。

CONTACT

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

必須

(例:530-xxxx)

必須

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください

解析ソフトウェア一覧

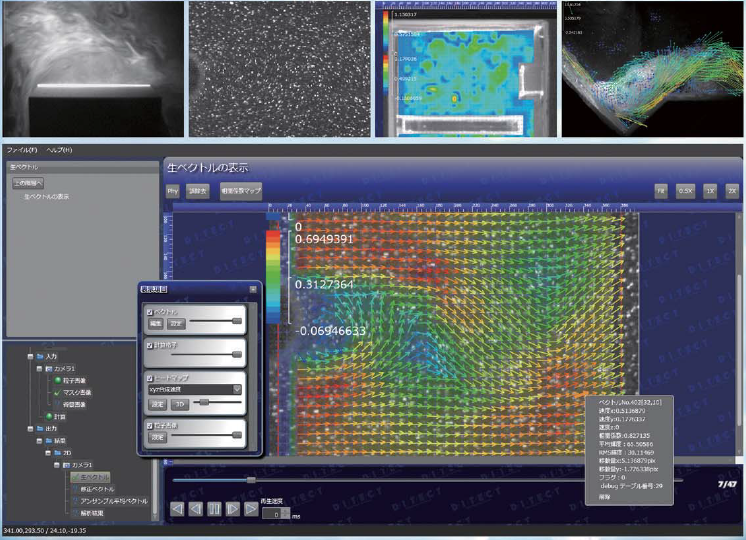

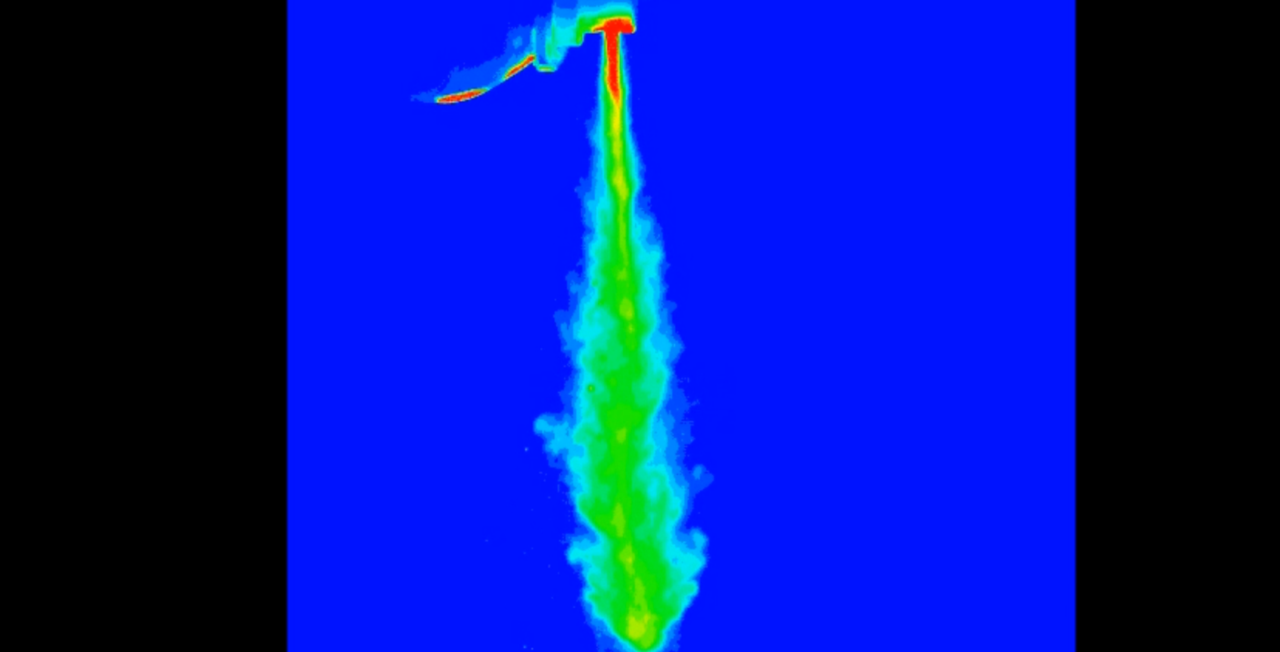

流体物の流れを可視化、計測できるソフトウェア

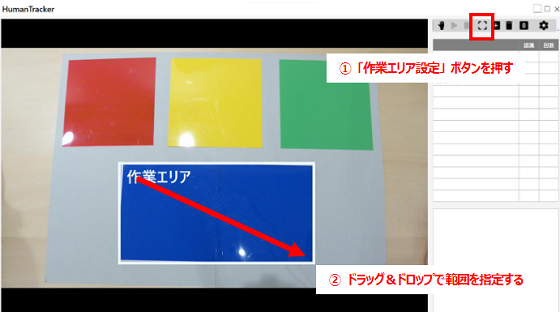

人やモノを挙動を画像内の特徴点から座標や変位を計算できるソフトウェア

AI機械学習による人や手の検知アプリ

粒径や個数を計算するソフトウェア

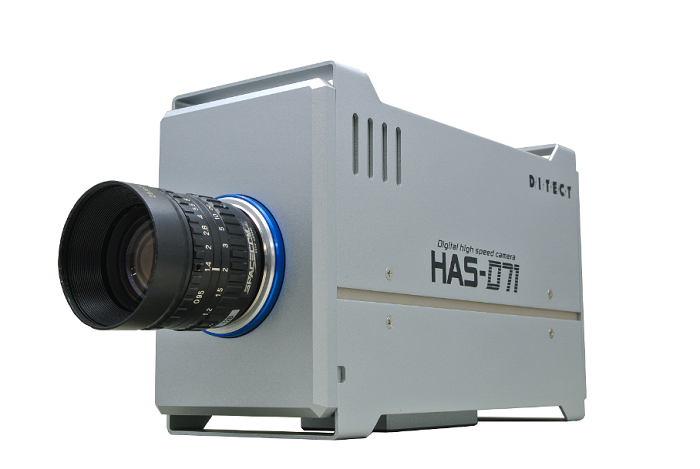

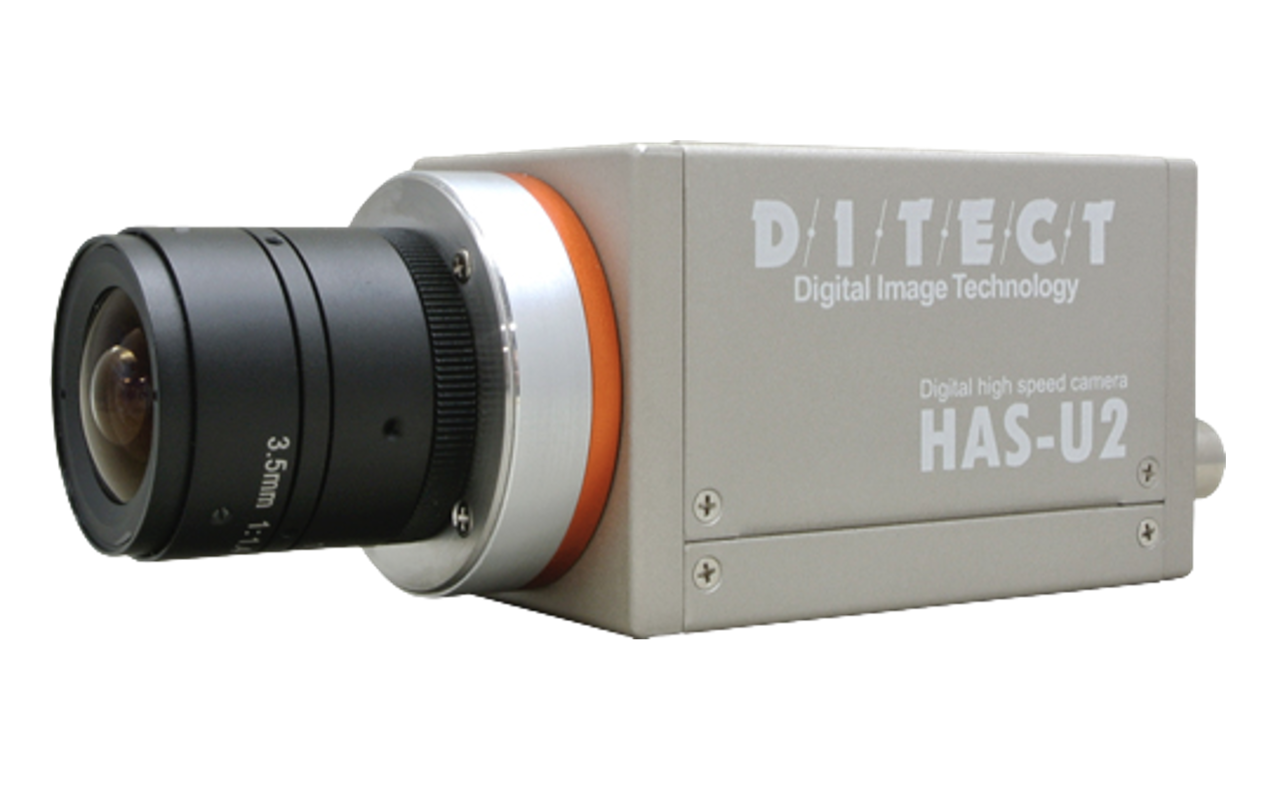

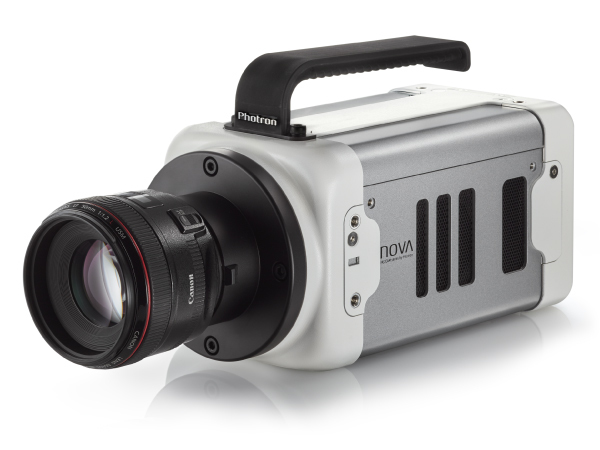

高速度カメラ一覧
