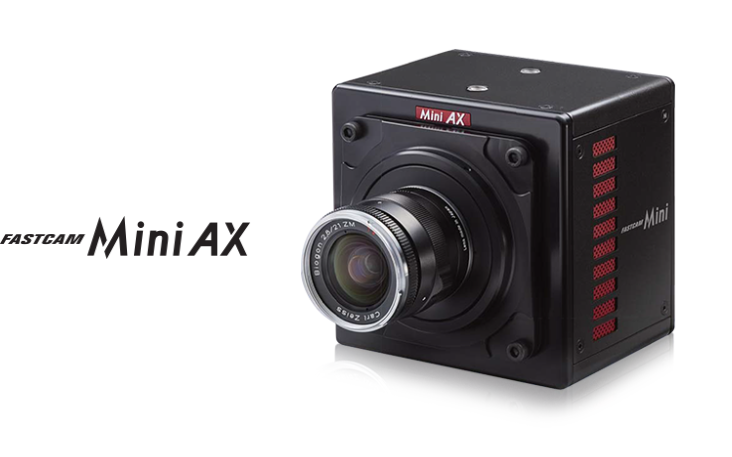

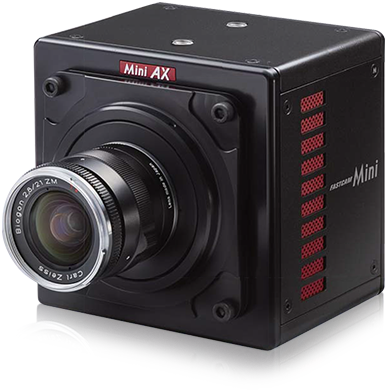

ハイスピードカメラ MiNi AX

Mini AX の特徴

AXは120×120×94mm、質量1.5kgという軽量コンパクト筐体でありながら、最高900,000コマ/秒撮影できるハイスピード(高速度カメラ)です。感度も高く、モノクロISO40,000/カラーISO16,000(ISO 12232 Ssat規格)を所持しております。通常のお部屋環境であれば4,000コマ時でも照明なく撮影可能です。流体、燃焼、微小体観察など様々な分野で活用いただけます。



1024×1024ピクセルで6,400コマ/秒の高速撮影を実現※AX200のみ

1024×1024ピクセルで6,400コマ/秒、640x480ピクセルで20,000コマ/秒と、撮影によく使用される解像度設定時において高い撮影性能を有しております。

超高感度、超高画質

照明なしでも蛍光灯下で6,000コマ撮影可能

モノクロ12bit、カラー36bitという高精細画像に加え、モノクロISO40,000/カラーISO16,000(ISO 12232 Ssat規格)という超高感度性能を実現。

1.5kgの小型筐体、かつ100Gの耐衝撃性能

120×120×94mm、1.5Kgという軽量コンパクトな筐体に100G10msec(6axes 1000times)という耐衝撃性能追加により従来では使用が難しかった試験でも運用いただけるようになりました。

バリアブルフレームレート解像度機能を搭載

解像度と撮影速度を任意に組み合わせることが可能な「バリアブルフレームレート・解像度機能」を搭載しました。



最大32GBの画面記録用メモリを搭載

標準8GB、最大32GBの画像記録用メモリを搭載可能です。



波形測定オプションに対応

さまざまなメーカーの測定器と同期をさせることにより、動画だけではなく電圧、電流といった計測波形データを同期させて取得、表示させることが可能です。

各測定器との同期にはFASTCAM DAQ pulg-in Software(オプション)のインストールが必要です。

サンプル動画

AXで溶接を観察した際のサンプル動画です。

仕様

FASTCAM Mini AX 製品仕様

モデルタイプ

FASTCAM Mini AX200
FASTCAM Mini AX100
FASTCAM Mini AX50

フル解像度 1024x1024
最高撮影速度(フルフレーム) 6,400fps(FASTCAM Mini AX200)
4,000fps(FASTCAM Mini AX100)
2,000fps(FASTCAM Mini AX50)
最高撮影速度(分割フレーム) 900,000fps(FASTCAM Mini AX200)
540,000fps(FASTCAM Mini AX100)
170,000fps(FASTCAM Mini AX50)
トリガーモード スタート、センター、エンド、マニュアル、ランダム、ランダムリセット、ランダムセンター、ランダムマニュアル、レックオン
各種信号入出力 入力:トリガ(TTL/接点)、同期信号、レディ信号、イベント信号、IRIG
出力:トリガ、各種同期信号、レディ信号
外部同期信号 入力:+3.3~+12Vp-p 負極性/正極性(切替可能)、可変周波数同期が可能
出力:5Vp-p 負極性/正極性(切替可能)
メモリ分割 最大64分割
録画中保存機能 メモリ分割をすることで、録画中に撮影済みメモリのデータ保存が可能
デジタルインターフェイス ギガビットイーサネット
寸法/質量 120(W)×120(H)×94.1(D)mm/1.5Kg
(突起物、付属品除く)
保管温度/湿度 -20℃~60℃/85%以下(結露なきこと)
動作温度/湿度 0℃~40℃/85%以下(結露なきこと)
耐衝撃性能 100G 10msec 6axes 1000times
AC電源 100~240V, 50~60Hz, MAX 63VA
DC電源 22~32V, 55VA
標準付属品 ACアダプタ×1, ACケーブル×1,
延長電源ケーブル(2m)×1, LANケーブル×1,
Fマウント・Cマウントプレート×各1,
マウント交換用六角レンチ×1式,
カメラ制御用ソフトPFVセットアップディスク×1

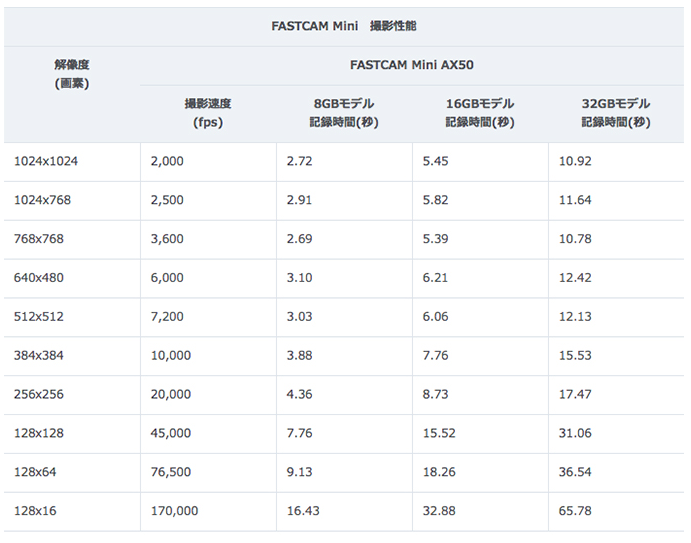

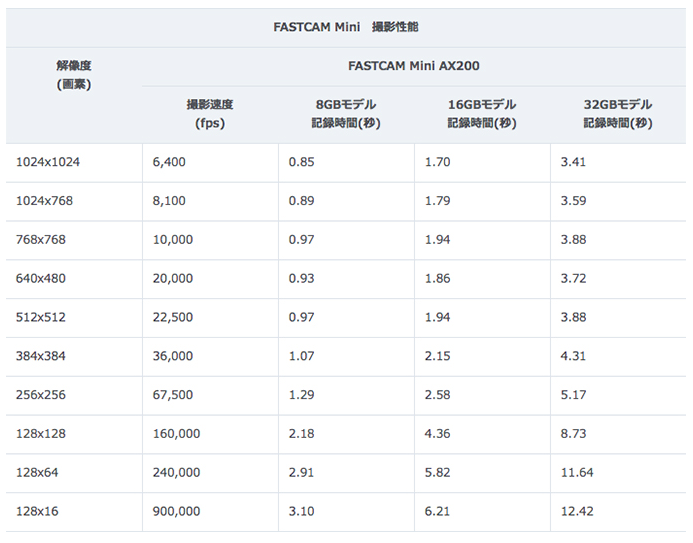

撮影性能

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

必須

(例:530-xxxx)

必須

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください

解析ソフトウェア一覧

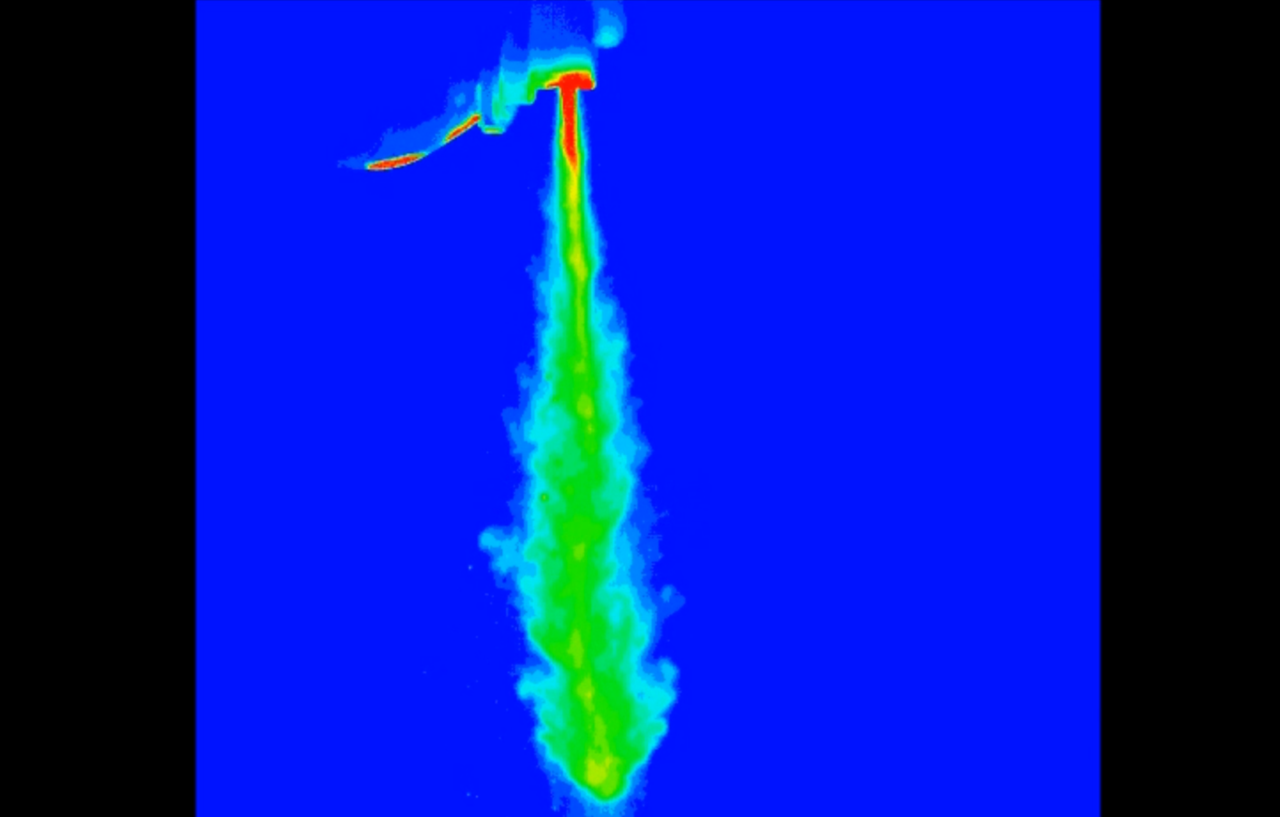

流体物の流れを可視化、計測できるソフトウェア

粒径や個数を計算するソフトウェア

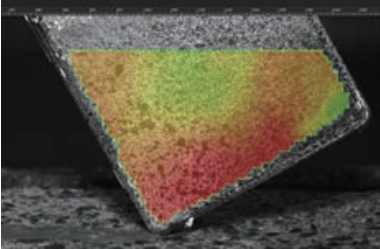

画像相関による「ひずみ値」を計測するソフトウェア
