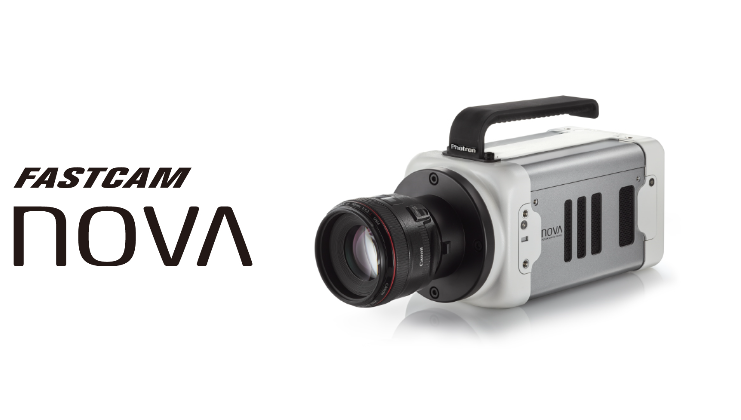

超高速ハイスピードカメラ NOVA series

NOVA 製品仕様

NOVAの特徴

NOVAはモノクロISO 64,000/カラー ISO 16,000(ISO 12232 Ssat規格)という超高感度カメラでありありながら、最高1,000,000コマ/秒という撮影速度を実現したハイスピードカメラ(高速度カメラ)です。感度が高く求められる、燃焼、切削、溶接など様々な分野で活用いただけます。

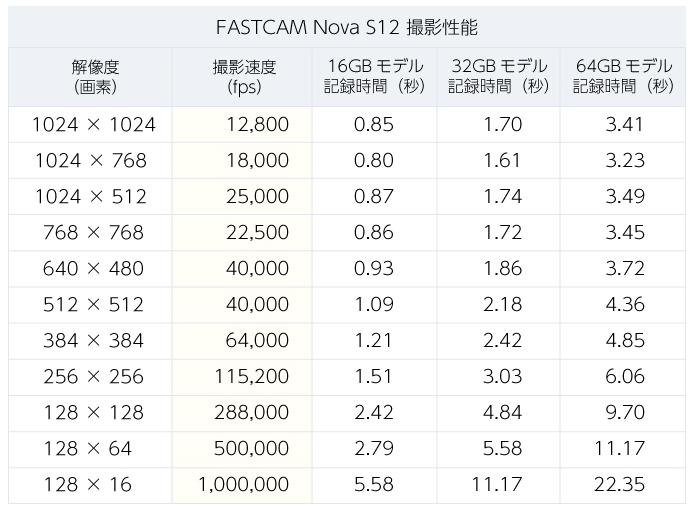

100万画素(1024×1024)で12,800コマ/秒の高速・高解像度撮影性能

10,000rpm で回転するドリルの先端を12,800 コマ/秒で撮影した画像

「FASTCAM Nova S12」は100 万画素(1024×1024 画素)で12,800 コマ/秒、最高撮影速度は100 万コマ/秒の撮影が可能です。同等サイズの旧モデル(※)よりフルフレームレートは6 倍以上、最高撮影速度は8 倍以上に向上しています。
(※)FASTCAM SA3 との比較

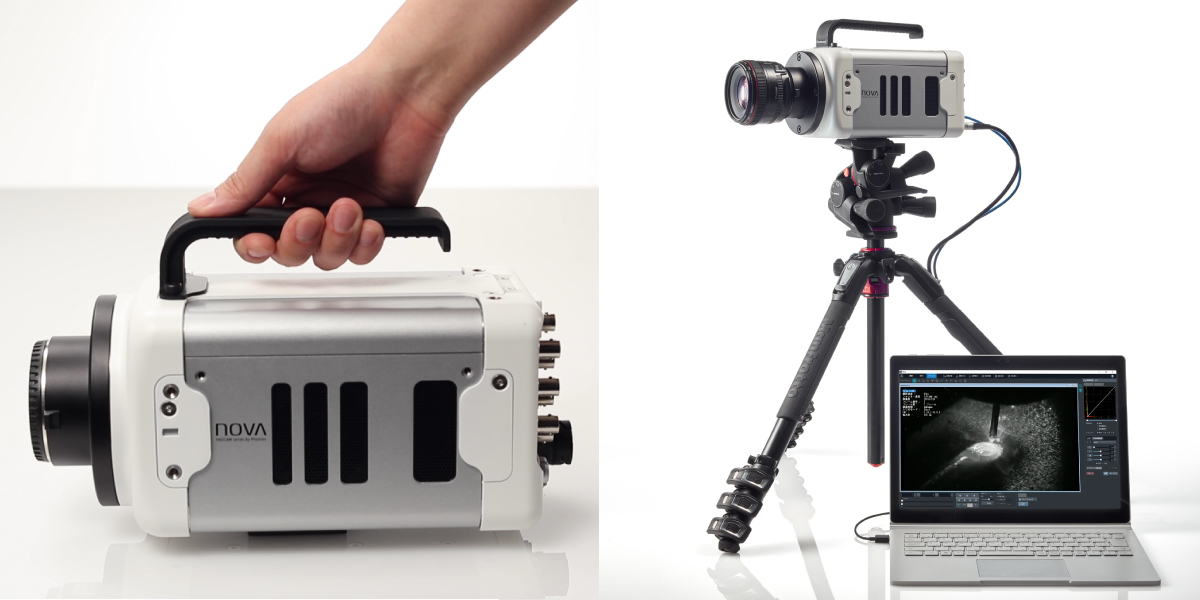

120.0mm×120.0mm×217.2mm(WHD)、3.3kgの小型軽量密閉筐体

片手で持ち運びできる小型軽量ボディは密閉筐体かつ最大30Gの耐衝撃性能を持ち、あらゆる場所に持ち運びできる高い携帯性を実現しました。

画ハイエンド高速度カメラで容易な持ち運びとセッティングを実現

新改良の低ノイズ、高感度CMOSセンサーを搭載

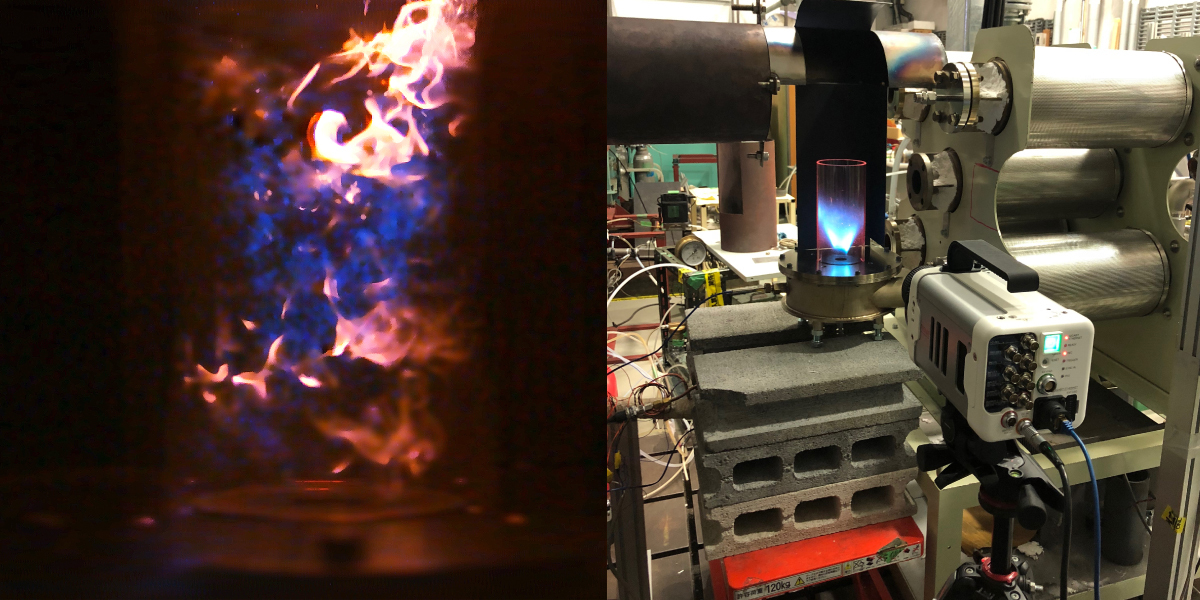

ジェットエンジン模型燃焼器における着火時の火炎を12,800コマ/秒で撮影した画像と撮影風景

超高速データ保存が可能な「FAST Drive」に対応

専用SSDのFAST Drive対応で超高速データ保存が可能です。従来比(※)約10倍のデータ転送速度により10分の待ち時間を1分に削減できるので、高速撮影にかかる作業が効率的に行えます。
(※)FAST Drive保存とFASTCAM SA1.1のギガビットイーサネット保存との比較

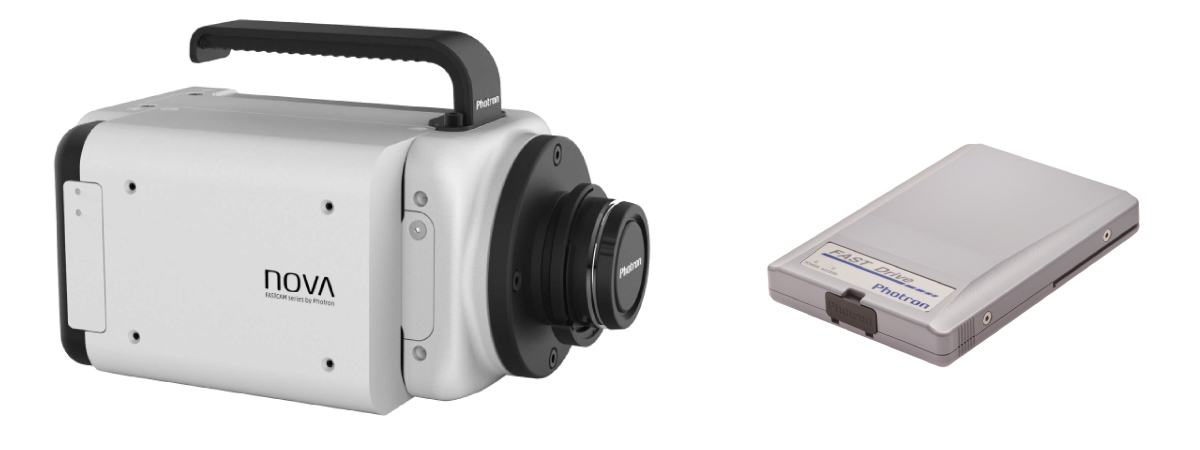

FAST Drive用ホルダーを装着したFASTCAM NovaとFAST Drive(1TB)

遠隔操作可能なEFマウント対応

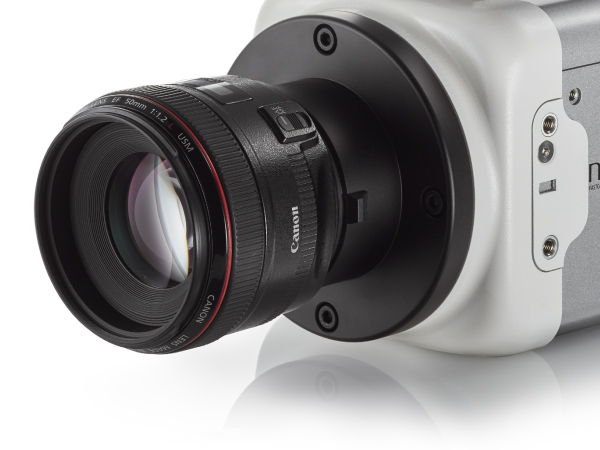

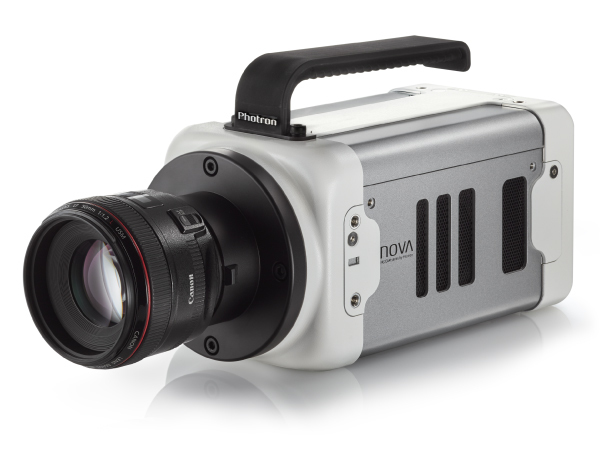

EFレンズを装着したFASTCAM Nova

一般的な高速度カメラで採用されているGタイプFマウント、Cマウントといったレンズマウントに加え、オプションでEFマウントにも対応しています。絞りとフォーカスをコントロールPCから遠隔操作できます。

さまざまな撮影・計測に役立つ多彩な機能を搭載

デュアルスロープシャッター機能を使いLED照明で撮影したアーク溶接の画像

パルスレーザーとの同期には必須となる「ランダムリセットトリガーモード」、エンジンのクランク角度信号など周期が不定期な信号と同期撮影が可能な「可変周波数同期機能」、金属やアーク溶接などの極端に明るい部分のみを暗くし、ダイナミックレンジを拡大して撮影できる「デュアルスロープシャッター機能」、微小体の撮影時に役立つ「ファン停止機能」など、さまざまな撮影、計測に役立つ機能を多数搭載しています。

仕様

FASTCAM Nova 製品仕様

モデルタイプ

FASTCAM Nova S12
FASTCAM Nova S9
FASTCAM Nova S6

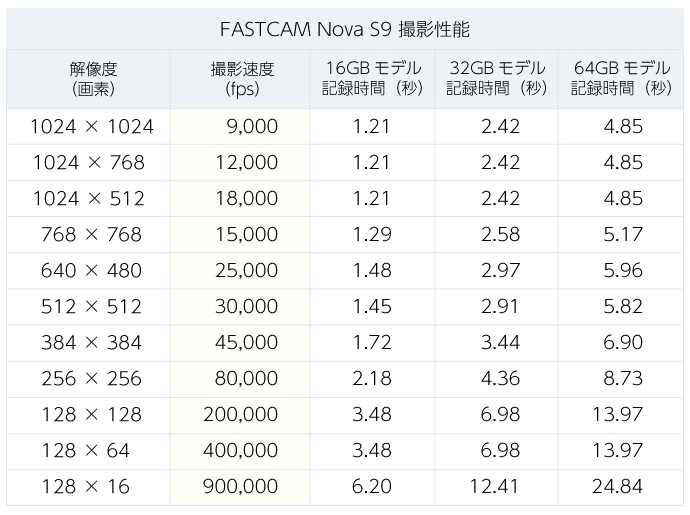

フル解像度 1024x1024
最高撮影速度(フルフレーム) 12,800fps(FASTCAM Nova S12)
9,000fps(FASTCAM Nova S9)
6,400fps(FASTCAM Nova S6)
最高撮影速度(分割フレーム) 1,000,000fps(FASTCAM Nova S12)
900,000fps(FASTCAM Nova S9)
800,000fps(FASTCAM Nova S6)
最短露光時間 0.2µsec
濃度階調 モノクロ:A/D変換12bit
カラー:A/D変換36bit(RGB各12bit)
メモリ容量 16、32、64GBから選択可能
インタフェース ギガビットイーサネット、FAST Drive
レンズマウント Fマウント(Gタイプレンズ対応)、Cマウント、
EFマウント(オプション)
トリガーモード スタート、センタ、エンド、マニュアル、ランダム、ランダムリセット、ランダムマニュアル
外部信号 入力:トリガ(TTL/接点)、同期信号、レディ信号、イベント信号、IRIG
出力:トリガ、同期信号、レディ信号、露光中信号、録画中信号
外部同期信号 入力:+3.3~+12Vp-p 負極性/正極性(切替可能)
出力:5Vp-p 負極性/正極性(切替可能)
映像信号出力 HD-SDI
主な機能 バリアブル撮影速度 / 解像度、自動露光制御、デュアルスロープシャッター、解像度ロックモード、ファン制御、レンズ制御(オプション)、可変周波数同期、信号遅延設定、SYNC OUT 倍率設定、イベントマーカ、シャッターロックモード、メカニカルシャッター制御、録画中保存
寸法 120(W)×120(H)×217.2(D)mm/3.3Kg
(突起物、付属品除く)
保管温度/湿度 -20℃~60℃/85%以下(結露なきこと)
動作温度/湿度 -10℃~45℃/85%以下(結露なきこと)
AC電源 100~240V, 50~60Hz, 138W
DC電源 22~32V, 120VA
標準付属品 ACアダプタ×1、ACケーブル×1、DCケーブル×1、
Fマウントプレート(Gタイプレンズ対応)×1、
Cマウントプレート×1、
レンズ交換用六角レンチ×1、LAN ケーブル×1、
カメラ制御用ソフトPFVセットアップディスク
×1、
各種マニュアル・保証書類×1式

お問合せフォーム

以下のフォームに必要事項をご記入の上、「送信する」ボタンをクリックしてください。

必須
必須

(例:山田株式会社、山田大学)

必須

(例:製造部)

必須

(例:山田太郎)

必須

(例:03-0000-0000)

必須

(例:sample@yamadahp.jp)

必須

(例:530-xxxx)

必須

(例:東京都)

(例:大阪市)

(例:西天満)

必須

テキストを入力してください

解析ソフトウェア

挙動計測ソフトウェア

撮影した動画像より、計測したいポイントを選択し、変位や加速度を計算するソフトです。

流れ解析ソフトウェア

流れを可視化し、速さをベクトル表示するソフトです。

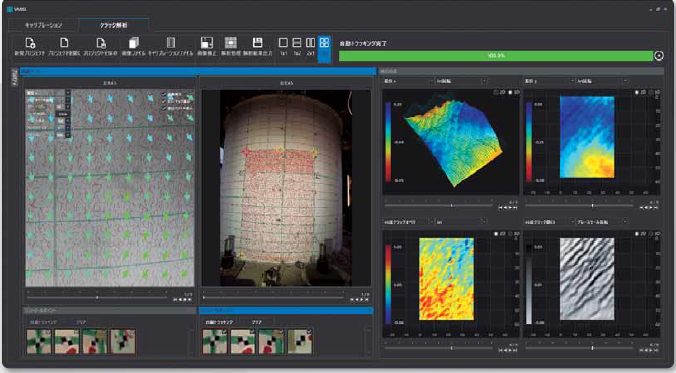

ひずみ・クラック検出ソフト
