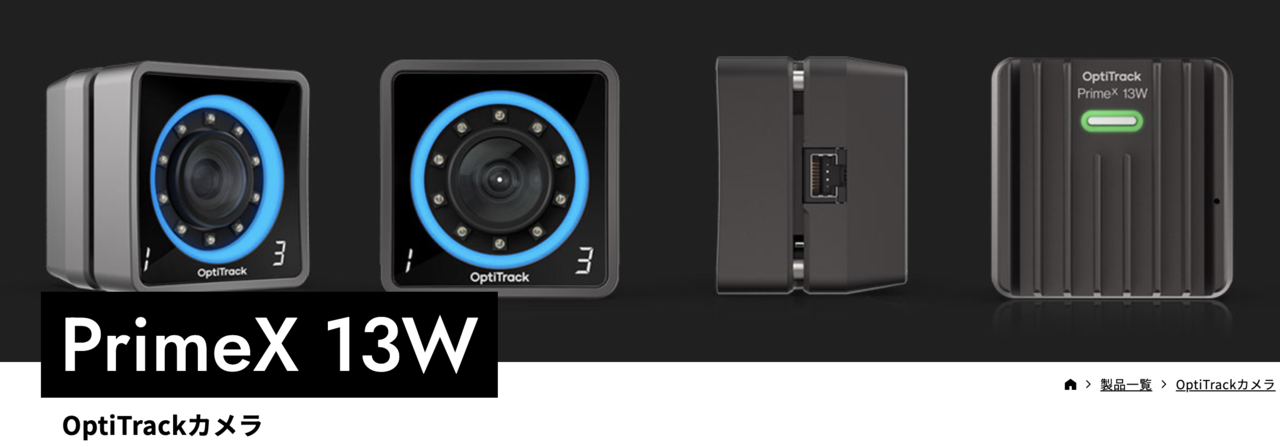

P r i m e X 1 3 W 特徴

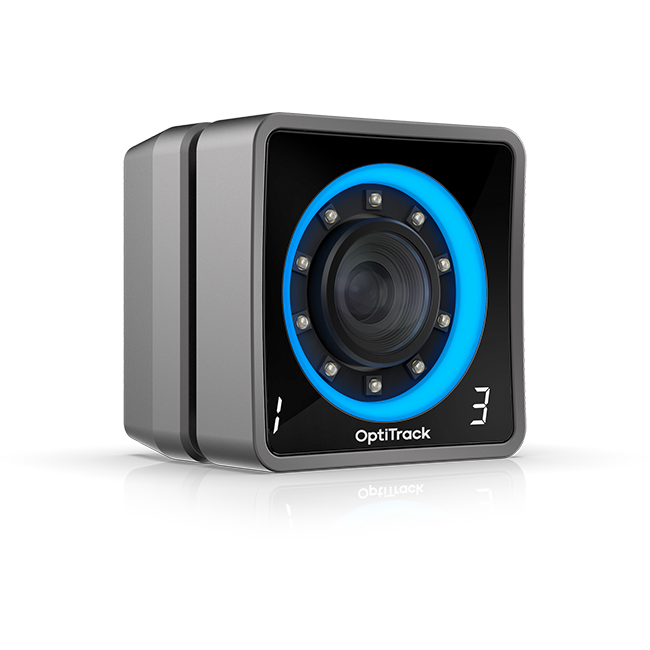

視野角、小型、高精度とシリーズでも狭い空間で広い視野を獲得したい用途に最適なカメラです。レンズの視野は82°で最も広角のレンズを採用しており、距離が近くても広範囲計測可能。



距離が近い対象や設備の中でも

広角であり、距離が近い対象でも計測を可能。例えば、設備やロボットなど設備内にカメラを入れないといけない場合、PrimeX13Wは設置/計測を実現します。

PrimeX13Wに適した計測環境

目的や計測環境に応じて幅広いラインナップを揃えているOptiTrackのカメラ製品。それぞれのカメラはどのような計測環境に適しているカメラなのか、各OptiTrackカメラのポイントをご紹介。
狭い空間で可能な限り視野を獲得したい場合

視野82°の広角モデル

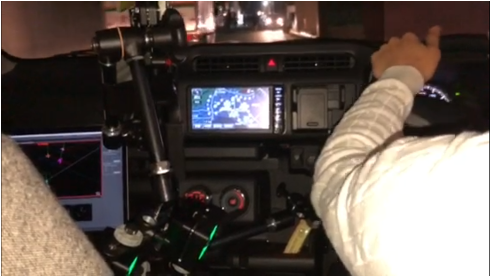

車室内など、狭い空間でもキャプチャーを可能にする、小型且つ広角なモデルです。通常では計測困難な設置環境でも、計測を実現します。

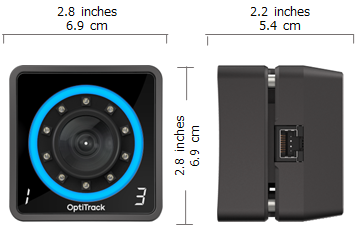

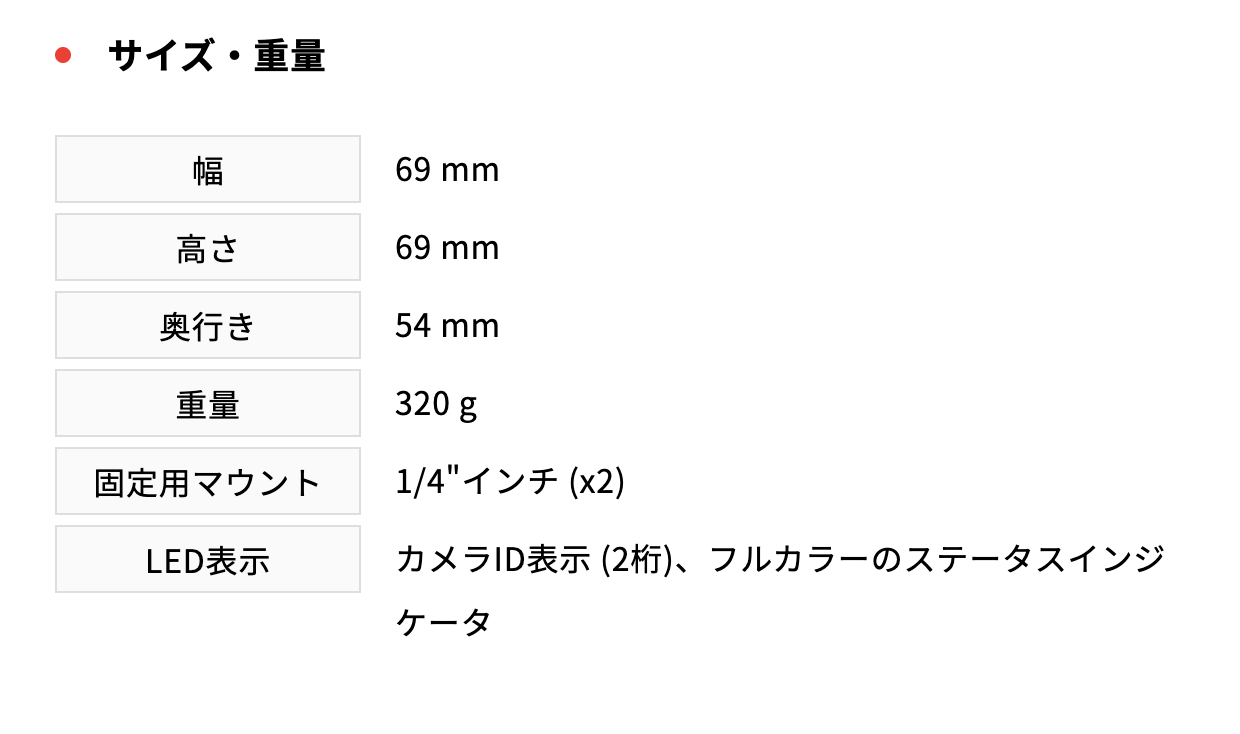

      製品仕様

レンズ•フィルター

標準レンズ:3.5 mm F#2.4
水平視野角:82°
垂直視野角:70°
焦点の調整可能
標準フィルタ:
850nm IR バンドパス / 700nm 可視光
オプションフィルタ:
850nm IR バンドパス
800nm IR ハイパス / 700nm 可視光

-------------------------------------------------------

LED光源

10個(ウルトラハイパワーLED)
850 nm IR
明るさ調節可能
14mm反射マーカー使用時最大到達距離:9m
自発光マーカー使用時最大到達距離:15m

画像センサ

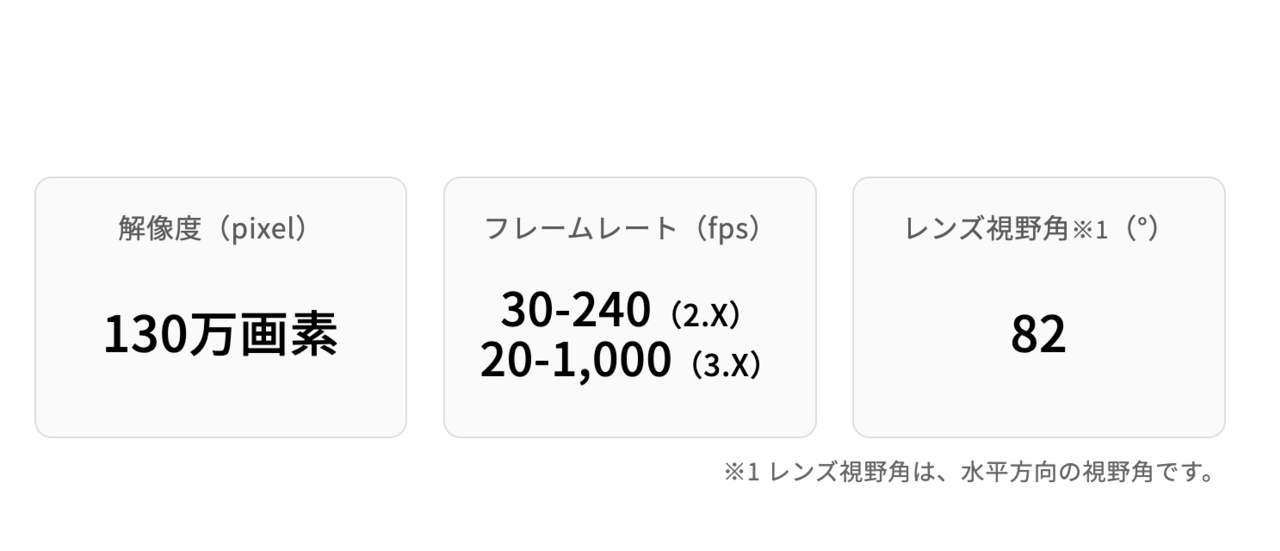

解像度: 1,280 × 1,024 pixel(フルフレーム)
フレームレート:
30-240 fps(2.X)
20-1,000 fps(3.X)
シャッター方式: グローバル
シャッタースピード:
デフォルト:0.25 ms
最短:0.01 ms
最長:3.9 ms(240 fps時)

----------------------------------------------------

データ入出力および電源

データ: GigE / PoE (1000BASE-T)
カメラ間同期: Ethernet
電源: PoE



      カメラLINEUP

P r i m e S e r i e s

人・モノを高解像度かつ多様な空間で計測できるカメラ。

PrimeXカメラはLAMケーブルでの接続となり大規模~小規模エリアでのデータ取得に活用でき、最大100台以上の同時接続が可能です。高精度・高解像度・最大1,000fpsの高速フレームレートとハイスペックカメラシリーズです。

            PrimeX120

PrimeX13

            PrimeX120W

PrimeX13W

           PrimeX41

Prime Color

          PrimeX22

F l e x S e r i e s

人・モノの中小規模での計測に対応した低コストカメラ。

Flexカメラは中小規模でのデータ取得に適しており、最大24台までの同時接続が可能です。コストを抑えたい方や計測範囲が限定的である場合などにおすすめで,手軽に活用できるカメラシリーズです。サンプリング速度はFlex3 100Hz Flex13 120Hzです。

Flex13

Flex3

V120 S e r i e s

運搬や設置が楽で、トラッキングまでが簡易な3台または2台一体型カメラ。

手持ちでの持ち運びができ、設置~計測準備までを簡単に行うことができます。キャリブレーションも省略でき、実験工数が削減できます。最初からOptiTrackソフトウェアMotive:Trackerが内蔵されているため、最新のソフトウェアが常に利用可能です。

V120:Trio

V120:Duo

S l i m  S e r i e s

アクティブトラッキング専用として軽量かつ低コスト、組み込みも可能なカメラ。

シリーズには、アクティブマーカーに対応した専用カメラであるSlimX 13と基盤に合わせてレンズ・フィルターのカスタマイズが可能なSlim 3Uがあり、目的に応じて利用が可能です。ストロボレスです。

SlimX120

SlimX13

Slim 3U
