的専用アプリケーション

載荷試験などの、静的に変形していく試験においての計測をサポートするアプリケーションです。

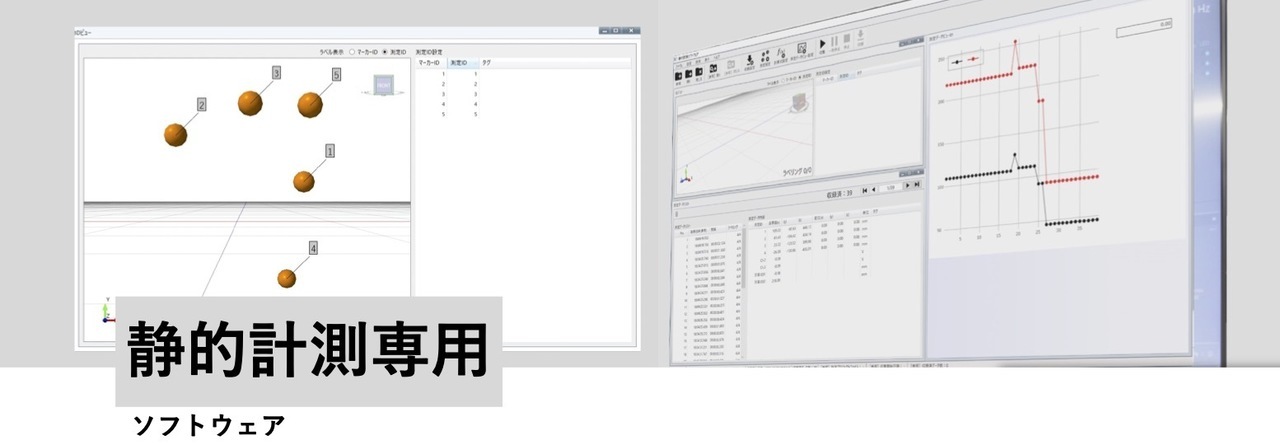

静的計測専用ソフトウェア

静的計測専用ソフトウェアは、モーションキャプャシステム「OptiTrack」で取得した3次元座標と変位を瞬間瞬間でリスト化する専用アプリでございます。長時間計測におけるデータ負荷の解消、損傷観察時のラベル入れ替えを防ぐことが可能です。

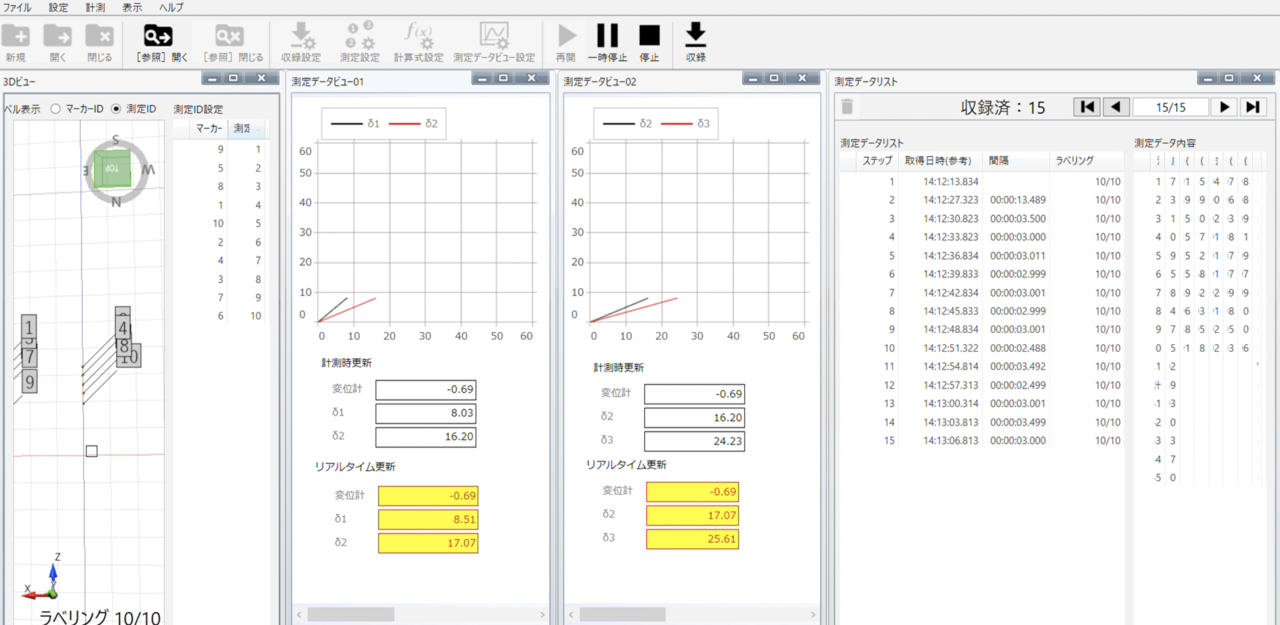

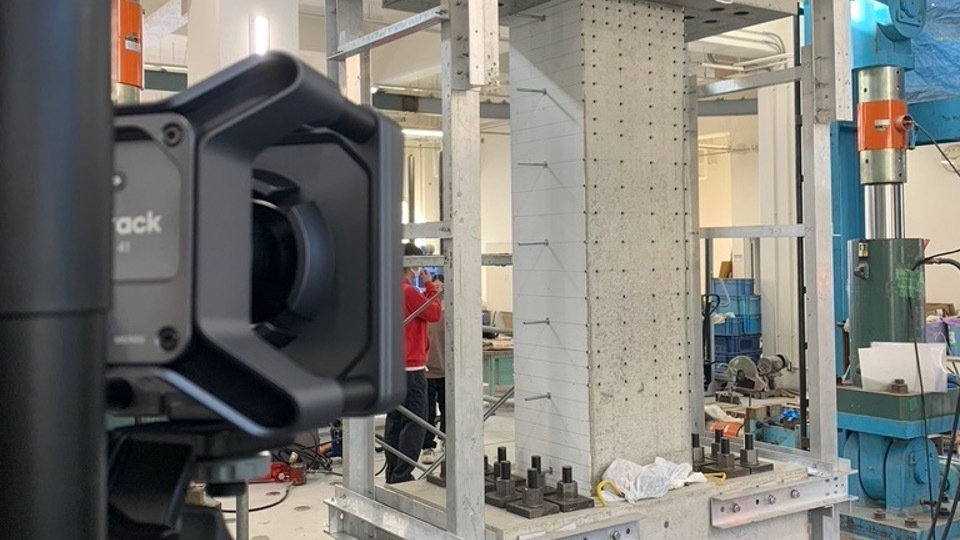

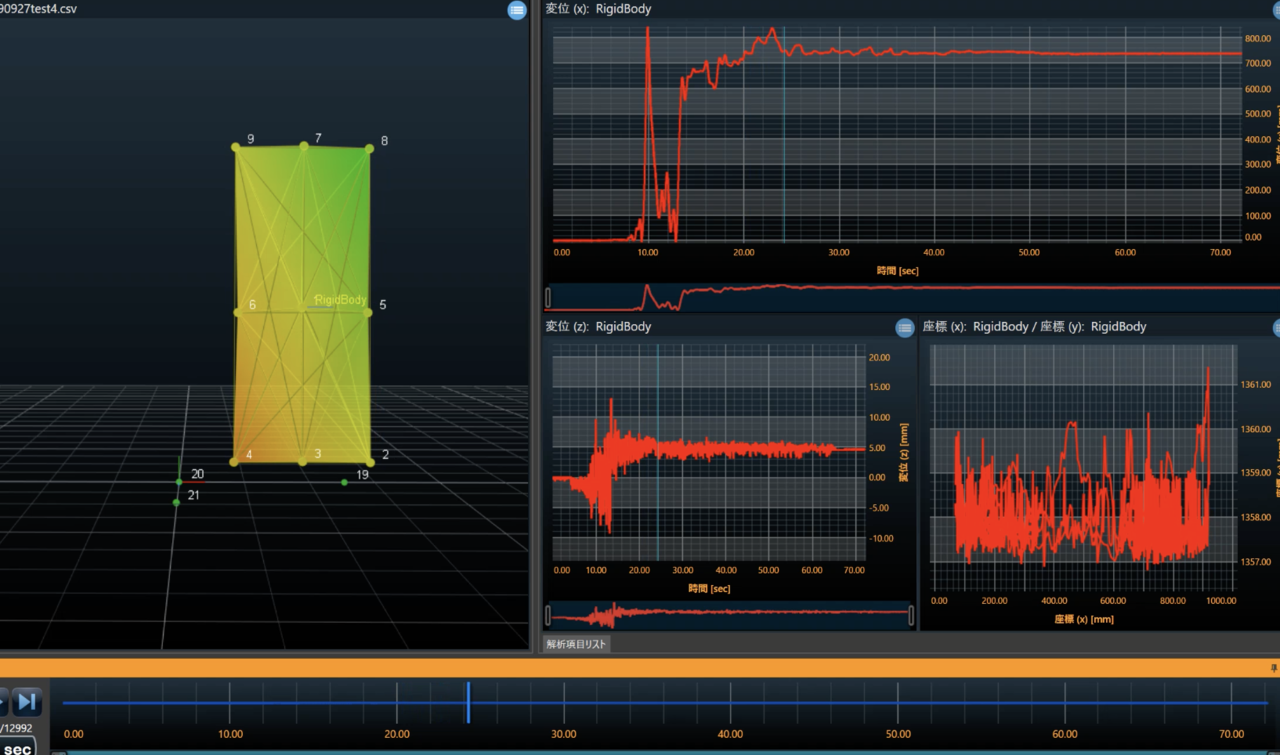

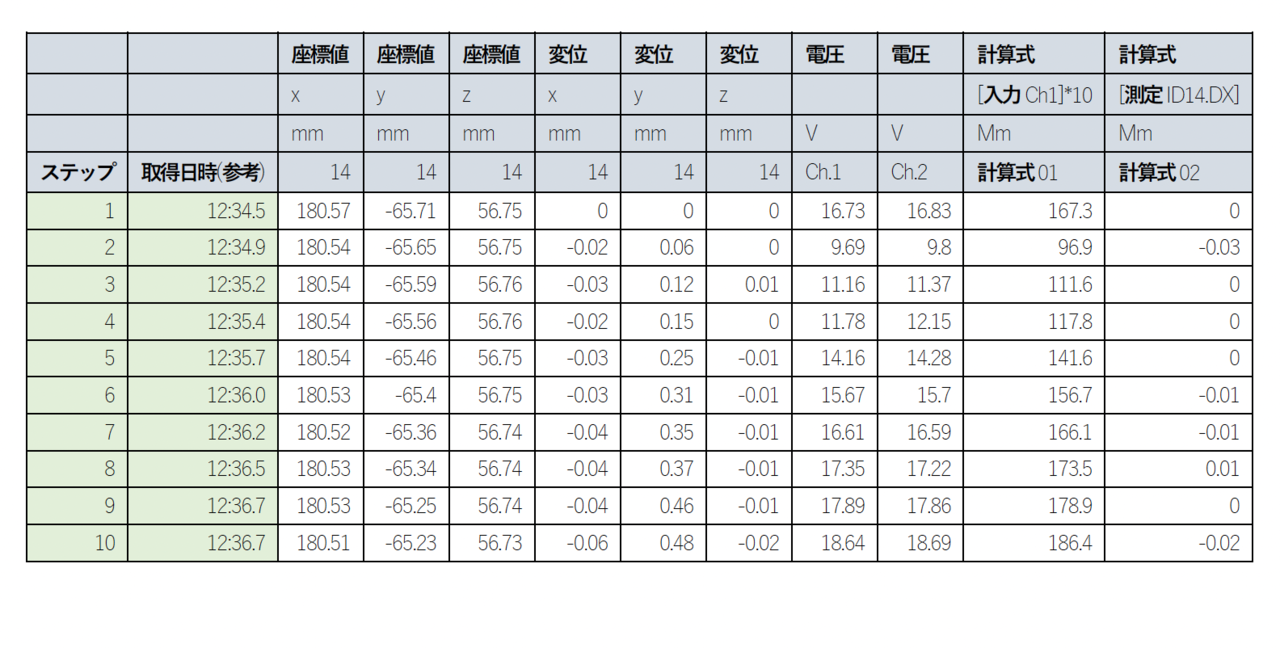

計測イメージ

ワークフロー

静的計測専用ソフトを使用するフローをご紹介します。

モーションキャプチャーOptitarckを使用し、対象に貼ったマーカーの座標データを取得する。

①で取得した3次元座標データを基に、必要なサンプリングにてデータを取得。各種物理量での解析を行いグラフ、数字等にて結果を表示。

解析したデータはCSV等で出力が可能。その他、グラフは画面キャプチャ機能にて画像データとしても出力可能。

機能紹介

自動ラベリング機能

計測機能

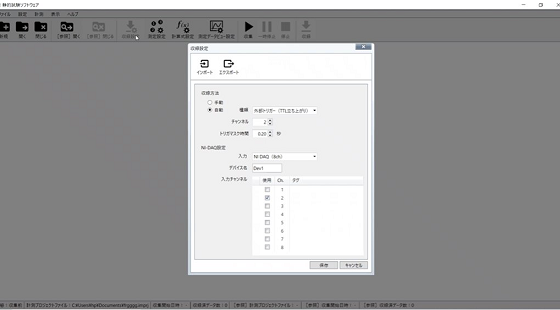

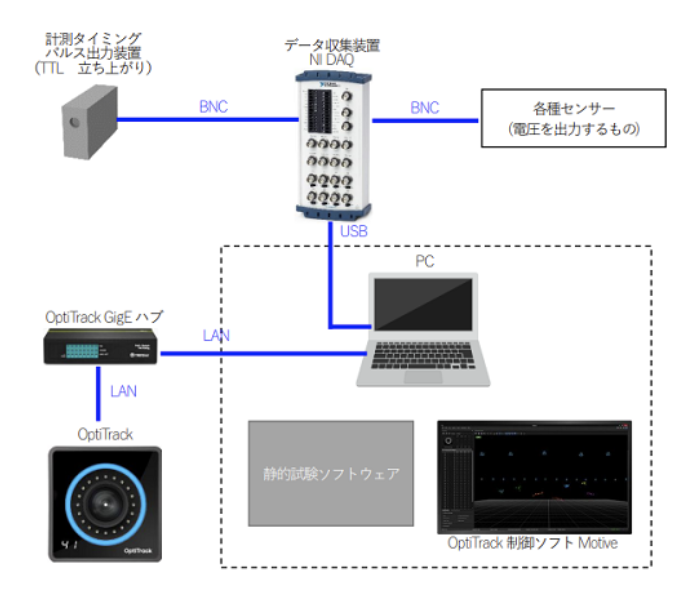

外部トリガー信号による計測

外部からのトリガー信号(TTL 立ち上がり or 立ち下がり)にてデータの収録が可能。各社データロガーシステムとの連携が可能。







アナログデータ同期収録

外部アナログデータを取り込み、OptiTrackシステムのデータと同期したデータ収録が可能。複数の入力チャネルに対応。





一時停止機能

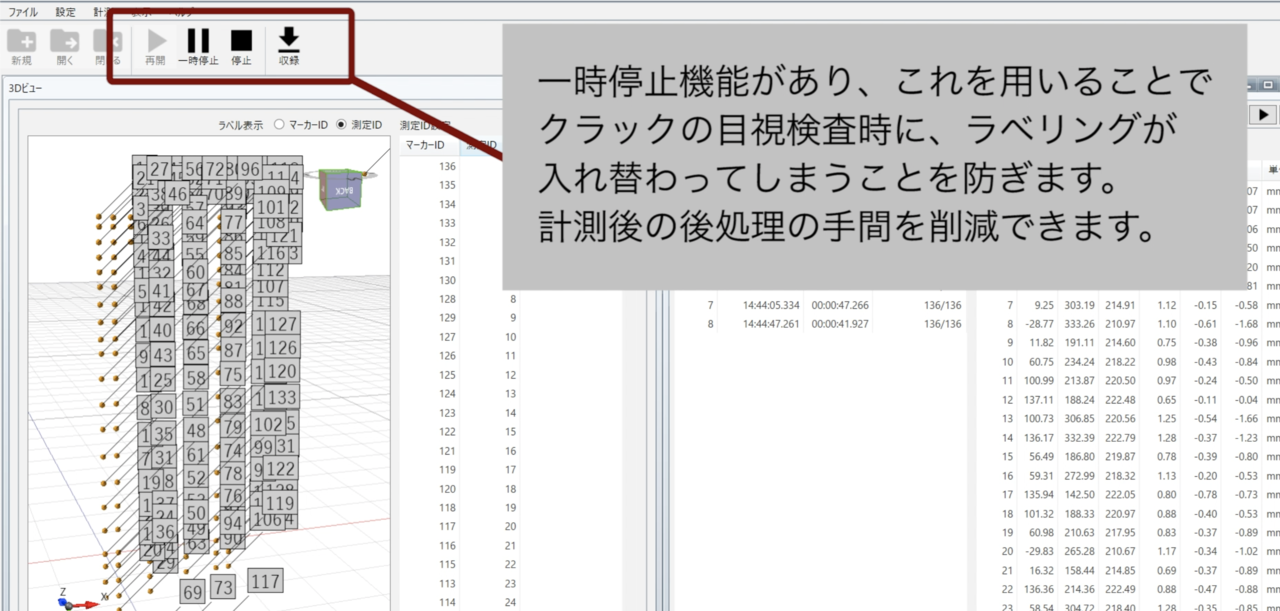

損傷観察時など、カメラと試験体の間を遮ってしまうと、ラベルが入れ替わる。対策として後に記述する自動ラベルと本一時停止の機能を用いてラベルの入れ替わり防止解決。

手動計測

外部トリガー信号による計測とは別に、手動により、任意のタイミングで、ソフトウェア上の計測ボタンをクリックすることで、データ収録を行うことも可能。



バックアップ機能

データ収録ステップごとに自動でバックアップを行い、停電やシステム停止などトラブル発生の際もデータ紛失のリスク回避が可能。



自動ラベリング機能

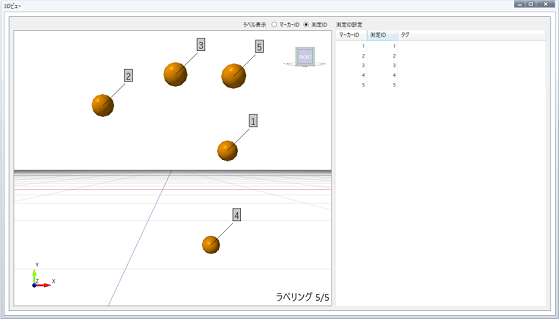

ラベル設定

各計測チャネルに対して、任意で測定IDおよびチャネルに対するタグ(名称や説明文)などの設定が可能。

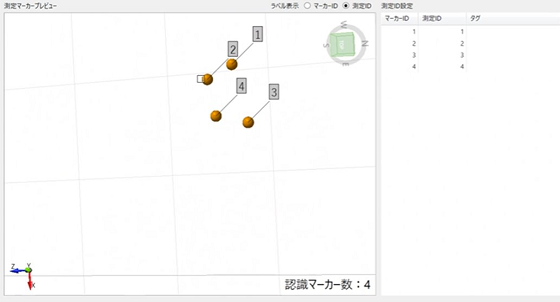

自動ラベリング

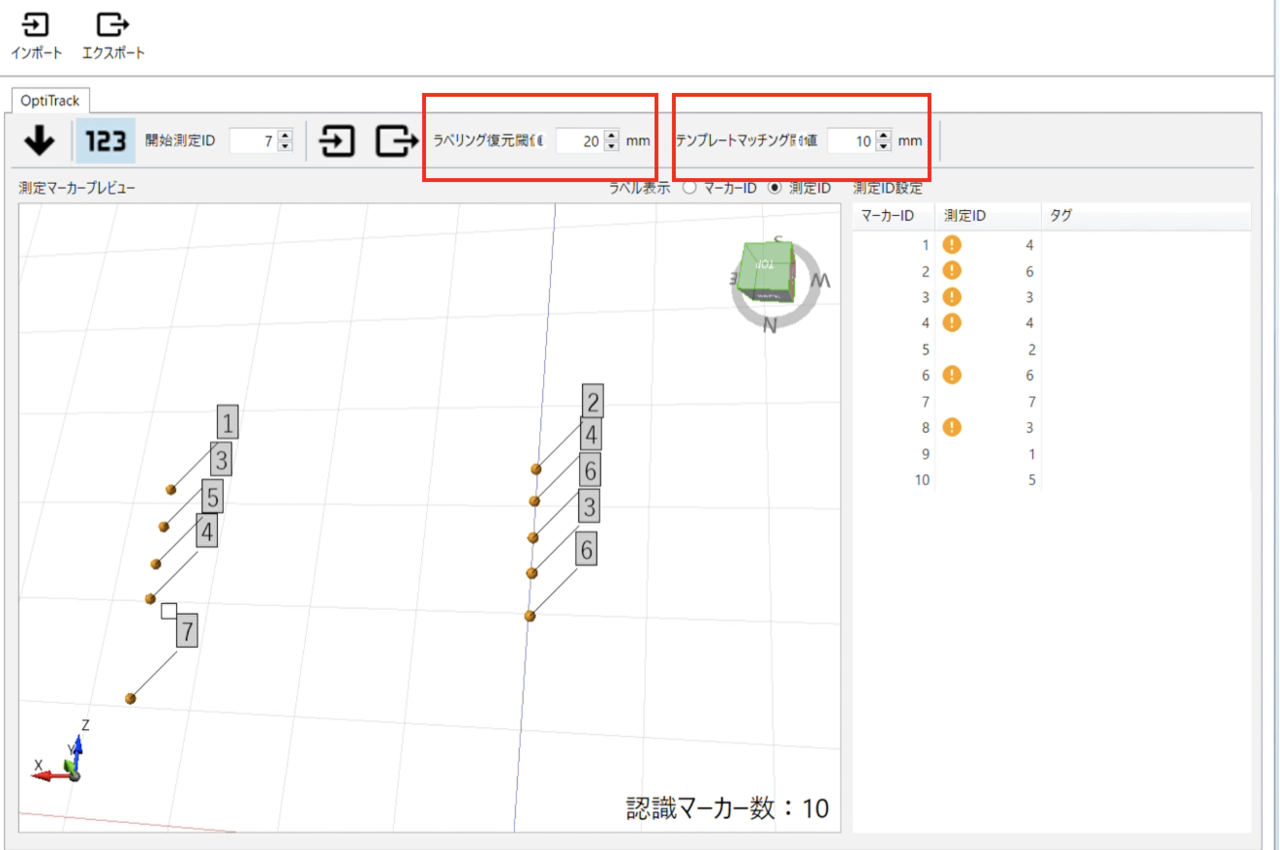

ラベリングの切り替わりを防止する自動ラベリング機能。フレーム前後の変位閾値やテンプレートマッチングにて同マーカーと判定するもの。目視観測時のマーカーとカメラの間に遮蔽物が入り通常ではラベル切り替わりが発生を防止。また、ラベル復旧機能によりラベルの切り替わりにも対応。





解析機能

計算式設定

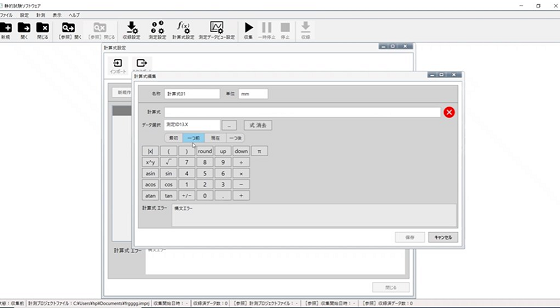

四則演算や三角関数といった算術記号と測定データ(測定IDの座標や変位及び外部アナログ電圧)の変数記号を組み合わせた任意の計算式を作成しリアルタイムに出力が可能。作成した計算式は雛形としてエクスポート、再利用が可能。



グラフ表示

収録した各種データをグラフで表示。表示サイズ、表示位置など自由に配置が可能。また、計測中でも表示位置やサイズをマウスのドラッグ操作にて自由に操作することが可能。作成したグラフは雛形としてエクスポート、再利用が可能。





データリスト表示

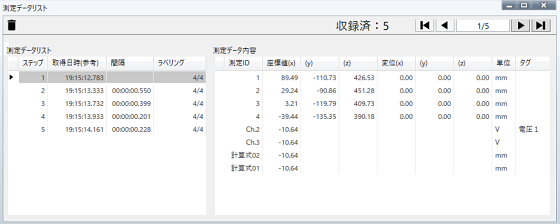

収録済みデータの一覧リストおよび、ステップごとの測定データの詳細内容を表示。不要なステップのデータを削除することも可能。







結果出力

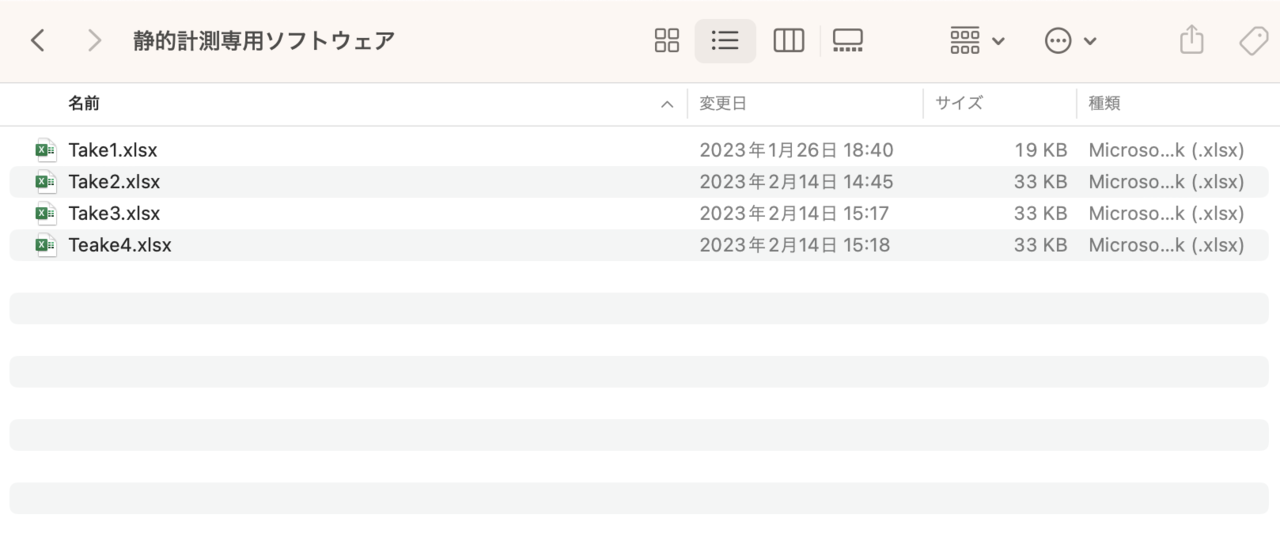

計測されたデータをCSV形式にて出力が可能。また、グラフなど、ソフトウェア上での解析データを画像ファイルとして出力する機能も搭載。



動作環境

対応OS Windows10 64bit
CPU

Core i7 7世代以上搭載

メモリ 8GB以上
その他

ディスプレイ表示解像度 1920×1080以上

ソフトウェアラインナップ

SKYCOM

3次元座標を変位、速度などの各物理量に計算、グラフ/数値化できる可視化ソフトウェアです。静的アプリで取得したデータの可視化としても使用可能です。
