3次元測定器用ソフトウェア SKYCOM TOUCH
-SKYCOM TOUCH概要-

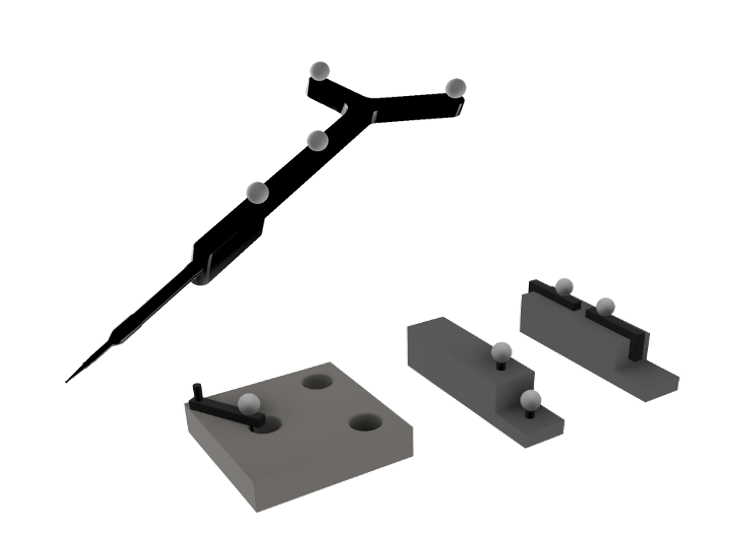

SKYCOMTOCUHは、プローブで点群を取得する「制御」、点群から、点、距離、幅、穴径、面などの寸法を瞬時に計算できる2つの顔をもつソフトウェアです。Made in JAPANであり、色々なCADデータを取り込むことができます。





測定機能

解析項目、CAD対応型式

基本測定 点、平面、円、R、直線、直交座標距離、2直線間角度
演算測定 中間点(点と点の中点)、仮想点、仮想線
補助要素 円の平面投影
プローブ半径補正 点以外の基本測定(ダミー点による半径補正)、点測定(CAD法線方向への半径補正)
幾何交差 平面度、平行度、直角度、真円度、同心度、円筒度
CAD比較 インポート可能ファイル形式:IGES、STEP、STL、OBJ、3DS、LAS、ASC
位置合わせ 操作方法:3-2-1ステップ、2-2-1ステップ、2-1-1ステップ、3点指定
その他 レポート出力、ワイヤレスプロービングトリガー、ローカル座標系設定、測定要素の再計算

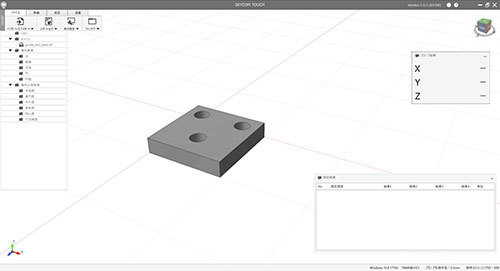

CAD比較

CADデータをインポートでき、実測値との差分を自動で算出できる機能です。設計図面の2次元データと比較や、専用ゲージでの測定と比べる必要がなく、画面上で確認することができます。型式は上記解析項目をご覧下さい。

幾何交差

測定した実測値に対して、幾何公差に適しているかを自動で判定する機能です。測定時のリアルタイムな判断や、測定結果レポート上でOK/NGの判断を出力することができます。

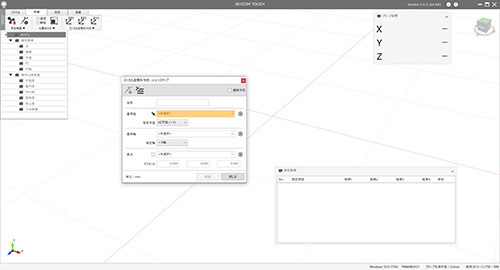

位置合わせ



CADデータと実物の位置を合わせる機能です。次の4つの方法から選べます。
  • 3-2-1ステップ:基準となる面・軸・原点を指定
  • 2-2-1ステップ:基準となる2軸と原点を指定
  • 2-1-1ステップ:2軸目の固定点と原点を指定
  • 3点指定:変換前後の任意の3点を指定

表示機能

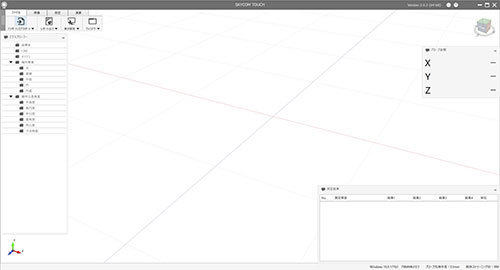

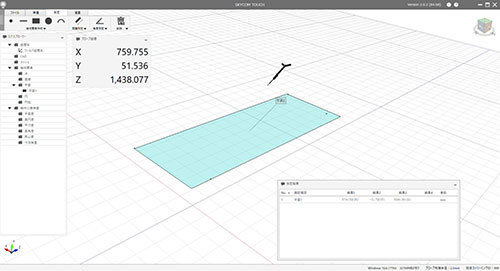

測定結果





測定結果をリアルタイム表示、確認することができます。プローブの現在位置と測定ステータスを同一ウィンドウで分かりやすく表示されるため製品に対してどの位置を測定しているのかをすぐに判断することが可能です。

測定OK/NGも音や画面をみて確認することができます。

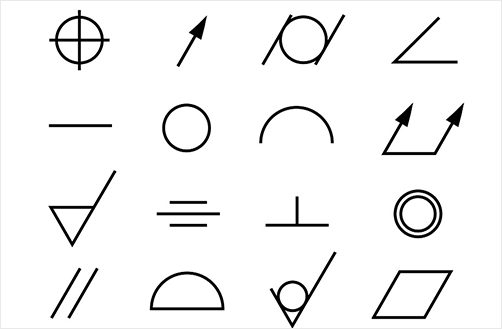

メニューアイコン

アイコンのメニューに沿って操作するだけで、簡単に測定を開始することができます。誰でも簡単に操作が可能なため、熟練者でなくとも結果のばらつきなく、測定を行えます。ソフトの表示も日本語に対応しており、測定結果もそのままレポート出力できます。

出力機能

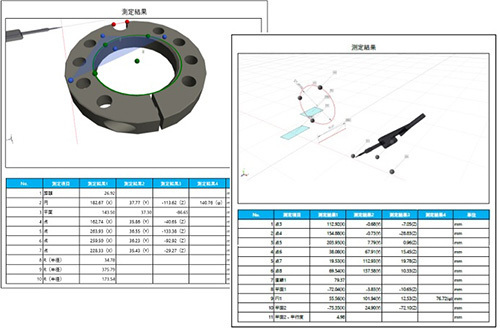

レポート出力



測定結果をレポート形式で出力します。事前に登録した設計値との差異や許容地に対するOK/NG判定等、お客様に適応したレポートのカスタマイズも可能です。
  • レポート出力形式:Excel、PDF、CSV
